I

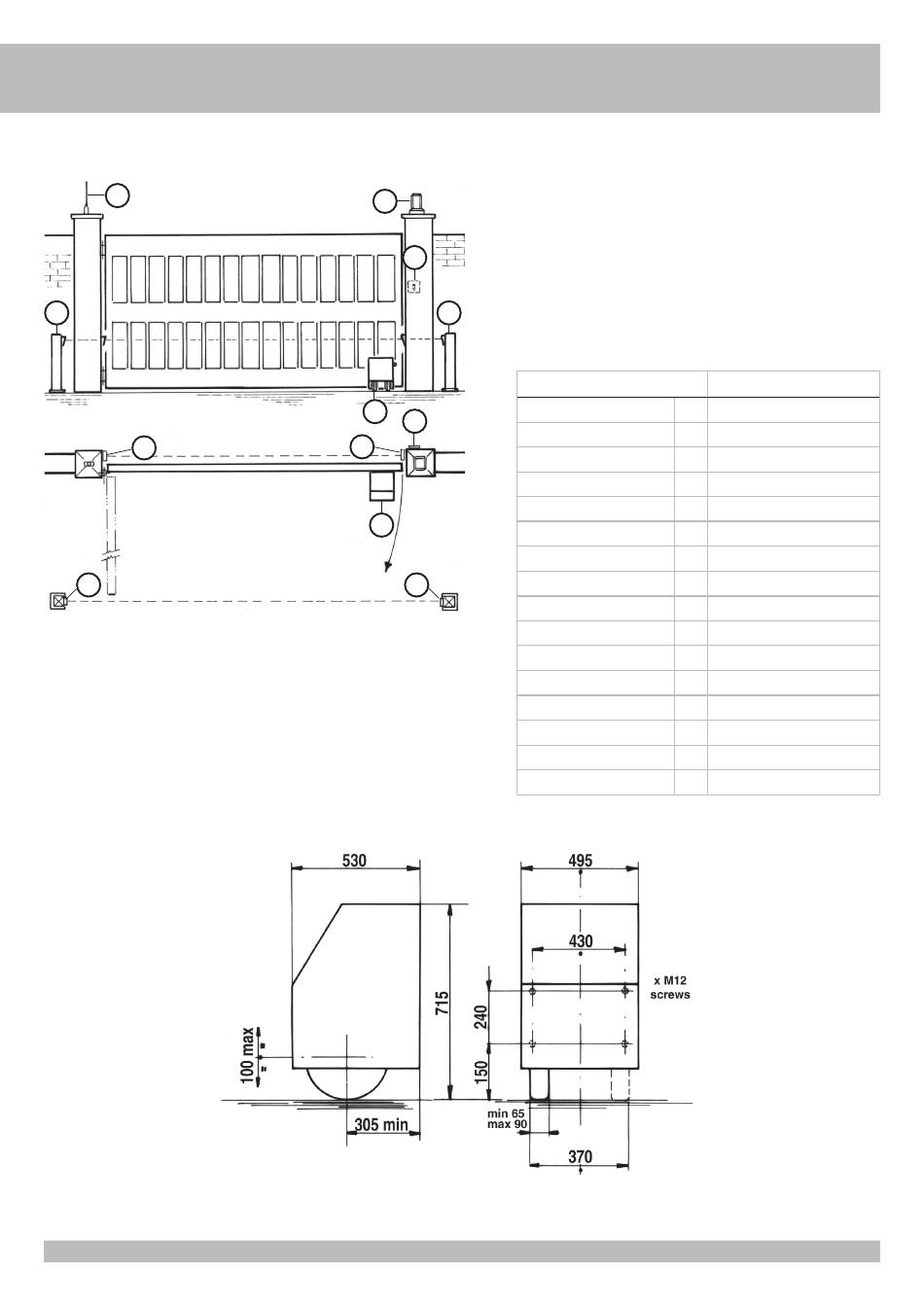

LAYOUT IMPIANTO
2
5
4
5
1 - Operatore R60
2 - Antenna radio
3 - Lampeggiatore
4 - Fotocellula esterna
5 - Fotocellule interna
6 - Selettore a chiave
CARATTERISTICHE TECNICHE
Motoriduttore per movimentare cancelli a battente ad uso industriale, che non
danno sulla pubblica via, del peso massimo complessivo di 12.000 kg.
3
L'R60 è un elettroriduttore irreversibile la cui forza di traino è variabile con la
pressione, a sua volta regolabile, che la ruota motrice esercita sul pavimento.
La trasmissione del movimento tra motore e riduttore avviene tramite cinghie
6
trapezoidali per evitare danni meccanici dovuti a contraccolpi del cancello all'inizio,
alla fine, e durante le inversioni di marcia. La ruota motrice che aderisce al
terreno ha la possibilità di superare un dislivello di circa 10 cm poichè il gruppo
motoriduttore scorre su guide verticali cromate.
5
La pressione tra ruota motrice e terreno è variabile da 150 a 600 kg ed è mantenuta
da molle speciali registrabili.
CARATTERISTICHE TECNICHE
1
Lunghezza max. anta
6
Peso max cancello
4
Tempo medio di apertura 90°
Coppia max
Velocità di traino
1
Alimentazione e frequenza
Potenza motore
5
Assorbimento
Cicli normativi
Cicli consigliati al giorno
Servizio
Cicli consecutivi garantiti
Tipo di olio
Peso motore
Temperatura di lavoro
Grado di protezione
1
Misure in mm
4
R60
m 15
kg 12.000
s 116,5
Nm 235
m/s 0,164 (50Hz) - 0,196 (60Hz)
400V 3~ 50Hz
W 1.100
A 2,7
n° 50 - 100s/2s
n° 300
% 100
n° 300
IP MELLANA 100
kg 156
°C -10 ÷ +55
IP 55
2
