F
INSTALLATION R60
CONTROLE PRE-INSTALLATION
Le portail à battant doit être solidement fixé aux cardans des colonnes, ne doit pas flechir
pendant le mouvement et doit pouvoir manoeuvrer sans effort.
Le terrain sur lequel se déplace la roue du R60 doit être compact, non friable et avec une très
faible pente.
Il est impératif d'uniformiser les caractéristiques du portail avec les normes et les lois
en vigueur. La porte peut être automatisée seulement si elle est en bon état et qu'elle est
conforme à la norme EN 12604.
- Le vantail ne doit pas comporter de portillon intégré. Dans le cas contraire, il sera opportun
de prendre les précautions décrites au point 6.5.1 de la EN 12453 (interdire, par le biais d'un
contact raccordé aux bornes adaptées de la platine électronique, la mise en marche de
l'automatisme si le portillon est ouvert).
- Ne pas générer de zone d'écrasement (par exemple entre le vantail ouvert et la cloture).
- Il ne devra y avoir aucun arrêt mécanique au-dessus du portail, étant donné que les arrêts
mécaniques ne sont pas suffisamment sûrs.

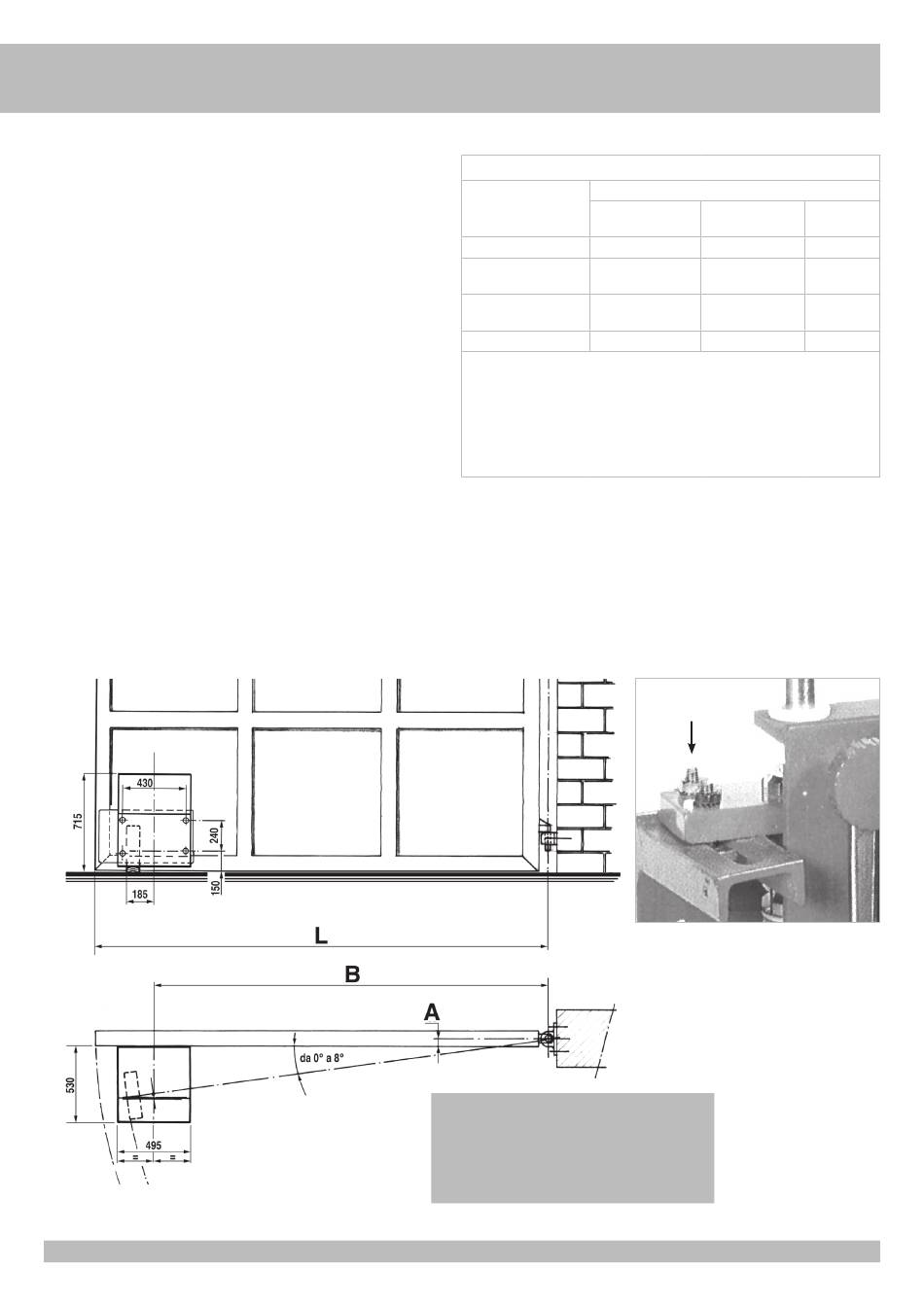

INSTALLATION R60
Le sol doit être compact et sans grands dénivellements, pour le moins dans la zone du rayon
d'action de la roue.
Fixez la plaque porte-réducteur sur la butée du vantail, de sorte que la roue motrice appuie
contre le sol.
Pour la fixer, percez dans le vantail quatre trous de 10 mm de diamètre et filetez-les en utilisant
un taraud M12. Insérez ensuite quatre vis et serrez-les à l'aide d'une clé N˚ 19 (Fig. 3). Ensuite, à
l'aide du cliquet fourni avec le R60, faites glisser la tige jusqu'à ce qu'elle se bloque.
Parties à installer conformément à la norme EN 12453
TYPE DE COMMANDE
Personne expertes
(zone sans publique*)
homme presente
impulsion en vue
(ex. bouton)
impulsion hors de vue
(ex. télécommande)
automatique
* example typique: fermetures qui n'ont pas d'accès à un chemin public
A: Touche de commande à homme present (à action maintenue), comme code ACG2013.
B: Sélecteur à clef à homme present (à action maintenue), code ACG1010.
C: Réglage de la puissance du moteur ou photocellules pour respecter les forces d'impact
indiquées à l'annexe A
D: Barre palpeuse et/ou autres dispositifs supplémentaires pour réduire la probabilité de
contact avec la porte.
E: Dispositifs installés de telle sorte qu'une personne ne puisse pas être touchée par la porte.
Si la roue motrice dérape sur le sol pendant son parcours, intervenez sur les colliers de serrage
des ressorts en les faisant tourner dans le sens des aiguilles d'une montre pour augmenter la
pression de la roue sur le terrain.
Afin d'éviter que la roue ne s'endommage pendant le mouvement, desserrez les écrous à l'aide
(D) d'une clé N˚ 13 et inclinez la roue du motoréducteur de façon à ce que l'axe de la roue
caoutchoutée traverse le centre du gond du portail.
L'inclinaison de la roue varie entre 0˚ et 8˚.
B min
= (0,31+A) / 0,14 [m]
B
= 0,81 x L
Temps d'ouverture = 7,77 x L
10
USAGE DE LA FERMETURE
Personne expertes
(zone avec publique)
A
B
C ou E
C ou E
C ou E
C et D, ou E
C et D, ou E
C et D, ou E
D
[m]
[sec]
Personnes
non expertes
Pas possible
C et D, ou E
C et D, ou E
C et D, ou E
3
