BATTERIE CHAUDE
Informations générales
Cette section est utilisée pour le chauffage de l'air au moyen
d'eau chaude. Les échangeurs sont composés d'ailettes en
aluminium et de tubes en cuivre. Une gamme d'échangeurs
est disponible pour chaque taille avec un à quatre rangs de
tubes, un pas d'ailettes optimisé et plusieurs circuitages
d'eau.
La température maximale de l'eau est de 130°C et la
pression maximale de fonctionnement est de 1,7 MPa. Tous
les échangeurs sont testés avec une pression interne de
3 MPa (air sec).
Les échangeurs sont livrés avec des bouchons plastique
protégeant les sorties d'eau.
La fourniture standard se compose de :
- Échangeur composé de tubes en cuivre et d'ailettes en
aluminium.
- Entrée et sortie en acier avec filetage mâle au pas du gaz
- Purge d'air manuelle sur la partie supérieure de l'échangeur
- Panneau latéral fixe
Accessoires en option
- Ailettes en cuivre (Cui/Cu)
- Échangeur Cu/Al avec un revêtement de protection en
polymère (protection anticorrosion)

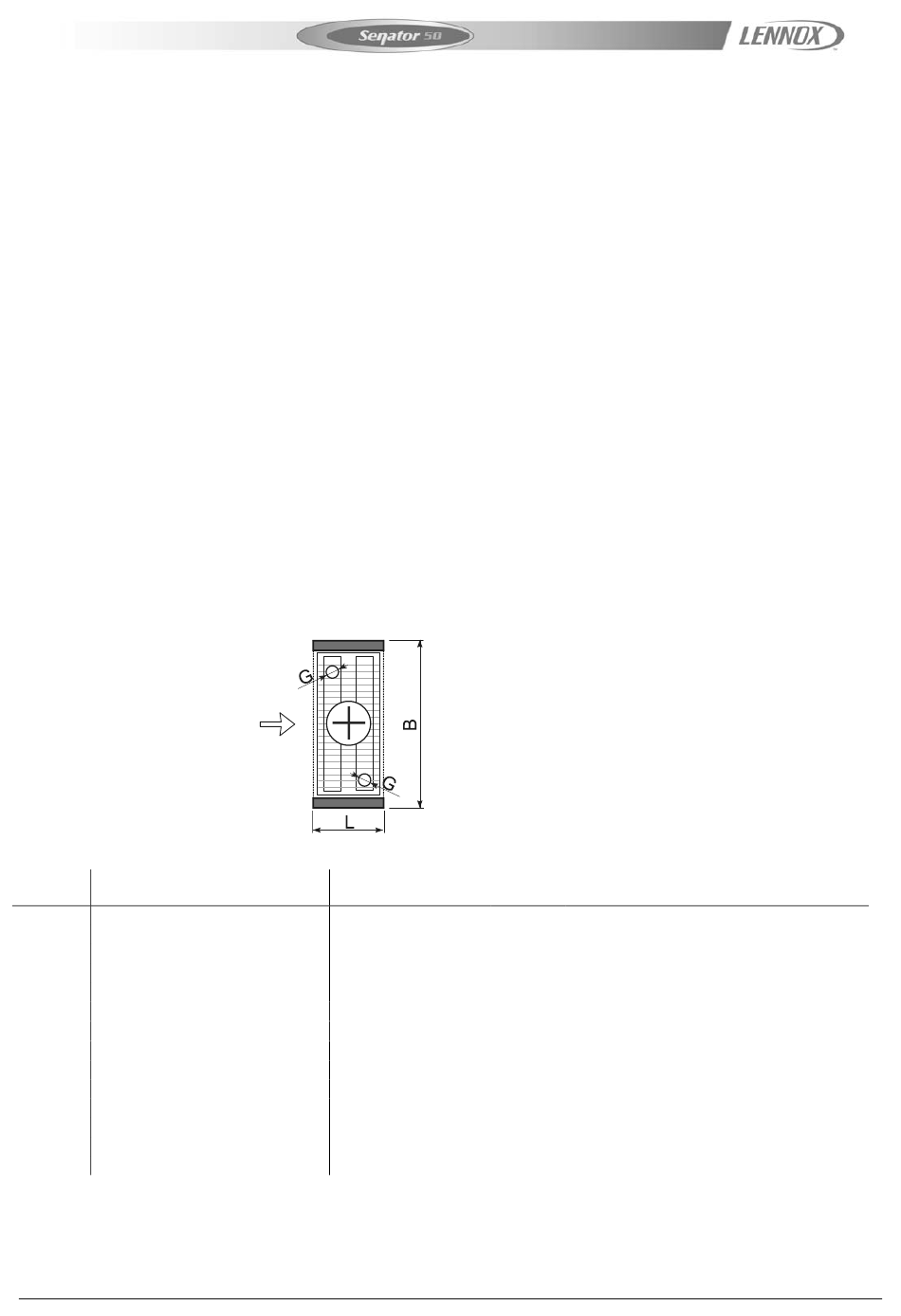

Taille KLM
Longueur
Largeur
V
L (mm)
02
300
04
300
06
300
08
300
10
300
12
300
16
300
20
300
25
300
31
300
40
300
50
400
63
400
80
400
Remarque : Certains types d'échangeurs des tailles KLMV 63 et KLMV 80 sont doubles et ont deux paires de collecteurs.
(reportez-vous au logiciel Climacal)
SENATOR 50 – Guide technique– 0605 – Français
Hauteur
(mm)
B (mm)
715
470
715
715
1020
715
1325
715
1020
1020
1325
1020
1635
1020
1635
1325
1940
1325
1940
1635
2245
1635
2550
1940
2860
2245
3160
2550
- Sorties intérieures dans une section vide adjacente
- Thermostat antigel avec tube capillaire (non installé)
- Bride filetée et contre bride à souder (non montées)
Recommandations du constructeur
- L'échangeur doit être raccordé à contre-courant.
- Tous les paramètres de chauffage doivent être saisis en
utilisant le logiciel Climacal.
- La perte de charge à l'échangeur du côté eau est d'environ
1-10 kPa
- Protection contre le gel par la section antigel avec tube
capillaire est fortement recommandée
- L'échangeur peut être enlevé lorsque le panneau latéral est
retiré.
- Si la batterie chaude se trouve en amont du ventilateur, la
température de sortie après le réchauffeur ne doit pas
dépasser 40°C pour éviter toute surchauffe du moteur
électrique.
- Les tuyaux de raccordement des centrales extérieures
doivent être protégés contre le gel par une isolation et un
câble chauffant.
Les collecteurs peuvent sortir dans la
section vide adjacente et passer par le fond et le toit pour
rentrer dans le bâtiment.
D'autres paramètres de chaleur doivent
être calculés à l'aide du logiciel CLIMACAL
15
