• Placez le chemin de câbles sur le câble de sorte que le premier
repère sur le câble se trouve à l'extrémité du chemin le plus
proche du corps de microscope.
• Connectez le guide des canaux au parallélogramme.

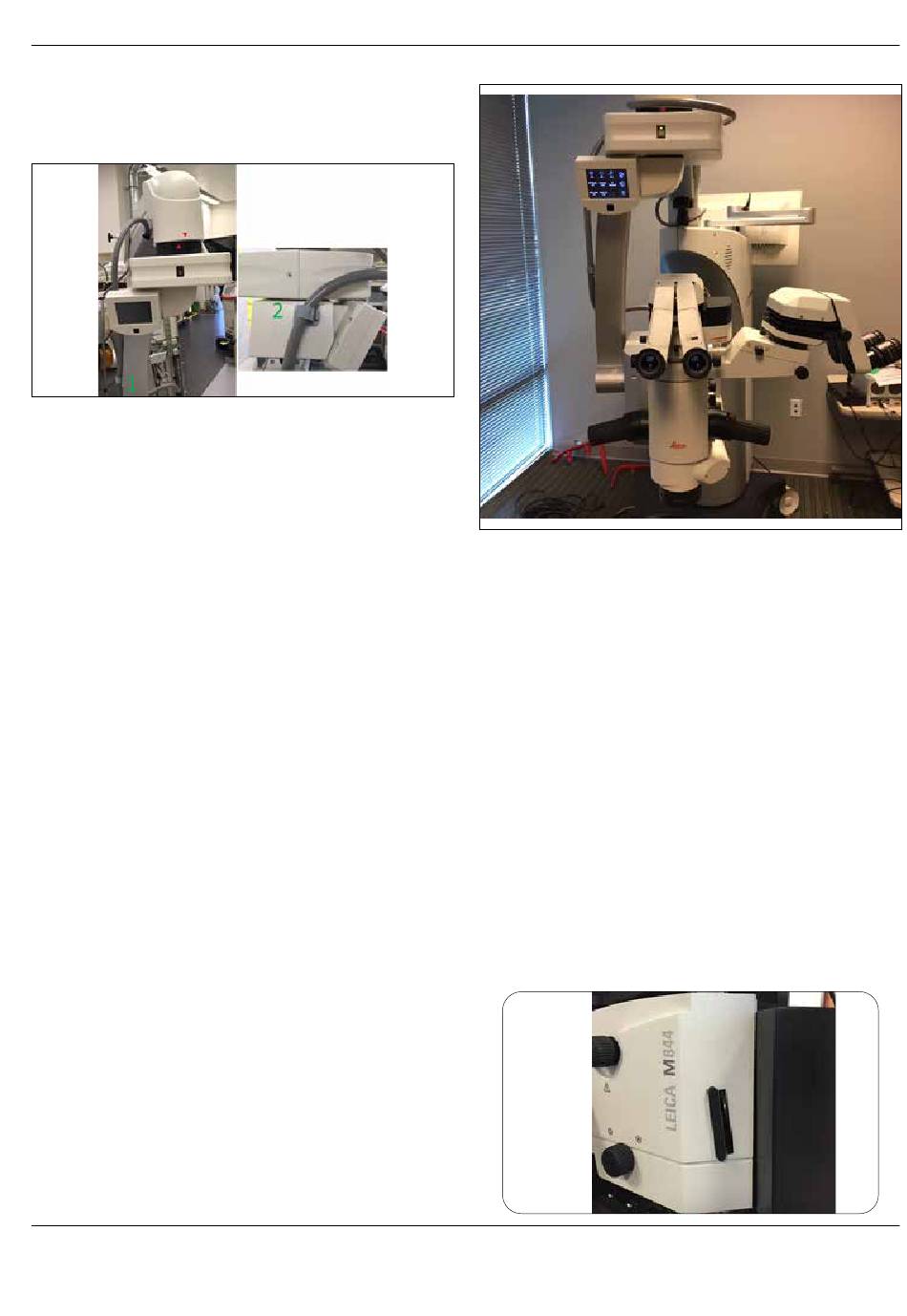

Montage et pose en vue d'un positionnement multiple
du Proveo
Si le Proveo doit être déplacé entre plusieurs salles opératoires et
que l'orientation de la salle est susceptible de varier, il est néces-
saire de pouvoir manœuvrer parfaitement le corps de microscope
Proveo. Dans ces cas, le câble doit être posé de manière à fournir
une marge de manœuvre supplémentaire. Suivez cette procédure
de pose du conduit.
• Configurez le Proveo de sorte que le corps de microscope soit
à une distance maximale de l'unité de commande.
• Ajustez le câble pour réduire au minimum la boucle autour du
coupleur XY, mais prévoyez une longueur suffisante pour qu'il
puisse tourner de 300 degrés sans tension.
• Ajustez le câble pour réduire au minimum la boucle autour
de la base du parallélogramme, mais prévoyez une longueur
suffisante pour qu'il puisse tourner de 180 degrés avec une
tension minimale.
• Posez le chemin de câbles sur le câble de sorte que celui-ci reste
lâche. Connectez le guide des canaux au parallélogramme en
utilisant les vis à oreilles.
• Faites passer le câble par le clip à l'arrière du coupleur XY et
posez-le sans serrer autour de l'avant du coupleur XY, comme
indiqué .
• Faites passer le câble du scanner à travers le serre-câble
inférieur du câble sur le côté du Proveo. Ne pas utilisez le
serre-câble situé derrière l'écran du chirurgien.
6.6
Veuillez vous reporter à la section "16 Éblouissement" à la page
79 pour obtenir des explications relatives à l'utilisation du
masque antireflet et la section "16.2 Sélection du masque antire-
flet" à la page 84 pour savoir comment sélectionner le masque
antireflet à utiliser.
6.6.1
Il existe 2 types de masque antireflet à utiliser sur le microscope
Leica M844 : le masque circulaire et le masque à barre.
Pour installer un masque antireflet dans le microscope, procéder
comme suit :
X
X
EnFocus OCT / 9054-10063_FR / Révision K-00
Installation et retrait du masque
antireflet
Leica M844
Repérer les deux porte-filtres sur le côté du corps de microscope
M844
Retirer le pare-poussière de protection du porte-filtre arrière et
le mettre de côté.
Installation et retrait
27
