ECRESO FM 3kW, manuel utilisateur – 03/2020
!
L'émetteur ne doit jamais être mis en opération sans une antenne ou charge adéquate et une installation
correcte. Le non-respect de ces règles peut entrainer des dommages qui ne seront pas couverts par la garantie.

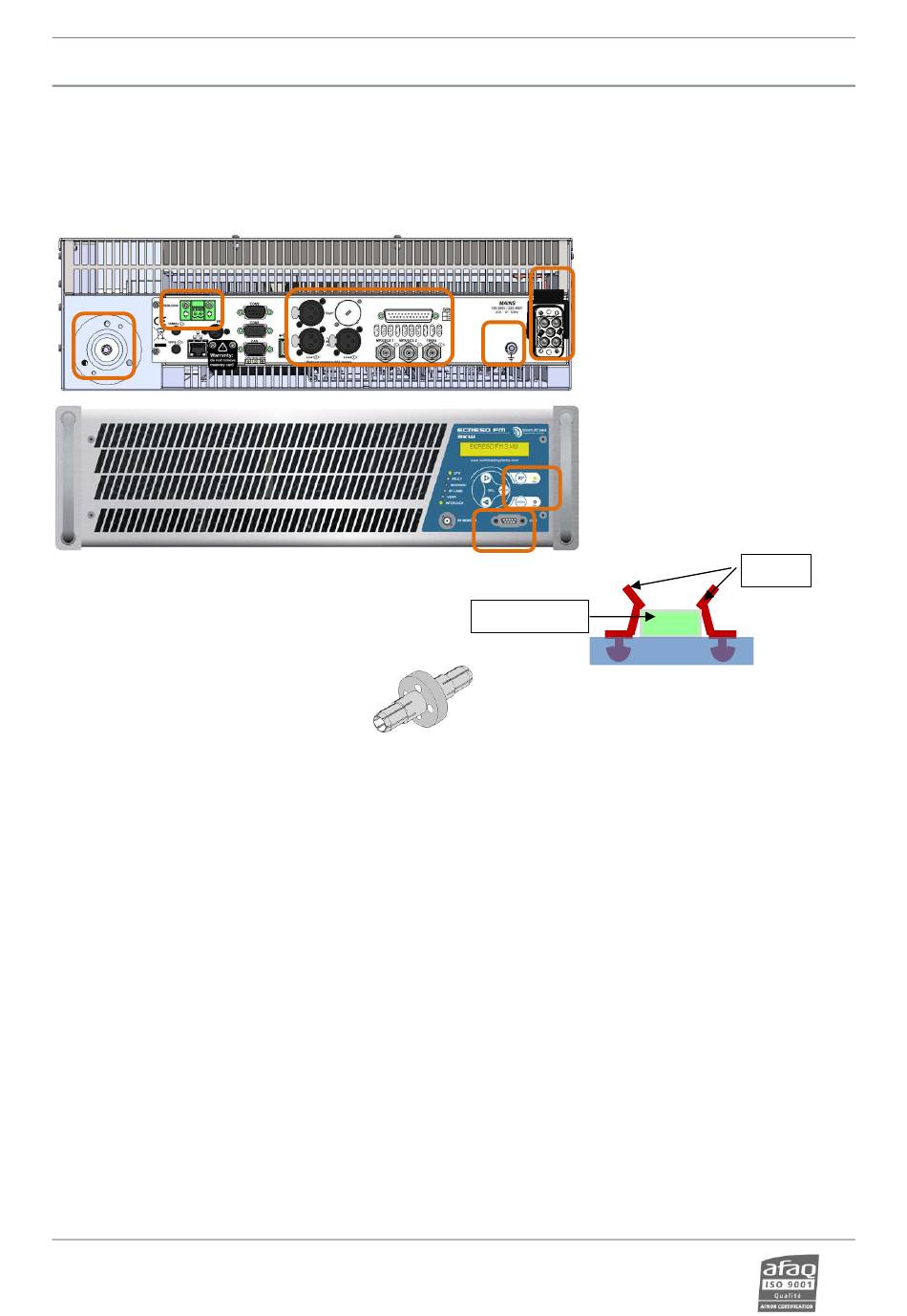

4.1. Connexions
2*
1-3
* Le cas échéant, sécuriser le bouchon interlock avec
les verrous fournis comme suit :
1.
Insérer la double-pince sur la sortie RF
2.
Vérifier que la boucle de sécurité est fermée, ou que le bouchon interlock est présent en face arrière et le
verrouiller le cas échéant.
Connecter la sortie RF de l'émetteur sur une charge de 50 via un wattmètre.
3.
La puissance de la charge 50 à connecter doit être supérieure à 3750 W pour un émetteur 3 kW.
Par défaut, l'émetteur RF est désactivé et la puissance est réglée à 0 W. Ces paramètres peuvent être réglés en
face avant, par commandes série ou avec l'interface web.
4.
Connecter les entrées audio ou MPX.
5.
Pour une utilisation par commandes série, connecter un PC au port série en face avant de l'Ecreso FM.
Si votre PC n'est pas équipé d'un port RS-232, utiliser un câble USB/RS-232.
6.
Connecter l'équipement au secteur comme indiqué section 2.3.4.3.
7.
Veillez à connecter votre émetteur à une masse de qualité, utilisez la tresse de masse fournie le cas échéant.
8.
Appuyer sur le bouton Local en face avant puis sur le bouton RF.
Pour une configuration en face avant : voir section 4.2.
Pour une configuration par le site web embarqué (avec Pack Communication uniquement) : voir section 4.3.
Pour une configuration par commandes séries, se référer au chapitre 7.
