ECRESO FM 3kW, manuel utilisateur – 03/2020
Description des LEDs indicateurs :
En règle générale, les LEDs vertes indiquent que le système fonctionne, les LEDs orange avertissent d'un problème
qui a besoin d'être vérifié, les LEDs rouges indiquent une perte possible de l'émission.
CPU : clignote pour indiquer une activité CPU
FAULT : défaut majeur de l'équipement (3 dB, ROS ou défaut audio)
WARNING : défaut mineur de l'équipement (température ambiante, température
radiateur, température alimentation, ventilateur, courant, tension, 1 dB, perte
signaux, batterie faible au démarrage).
RF (3dB) : 3 dB de l'équipement
VSWR : ROS de l'équipement
INTERLOCK : indique que les chaines de sécurité interne ou externe ne sont pas
activées
RF : indique que l'équipement est en RF=ON. Associé au bouton « RF »
LOCAL : indique que l'équipement est en mode local. Associé au bouton « Local ».
L'émetteur fonctionne correctement lorsque la LED CPU clignote et que les LEDs RF et Interlock sont vertes.

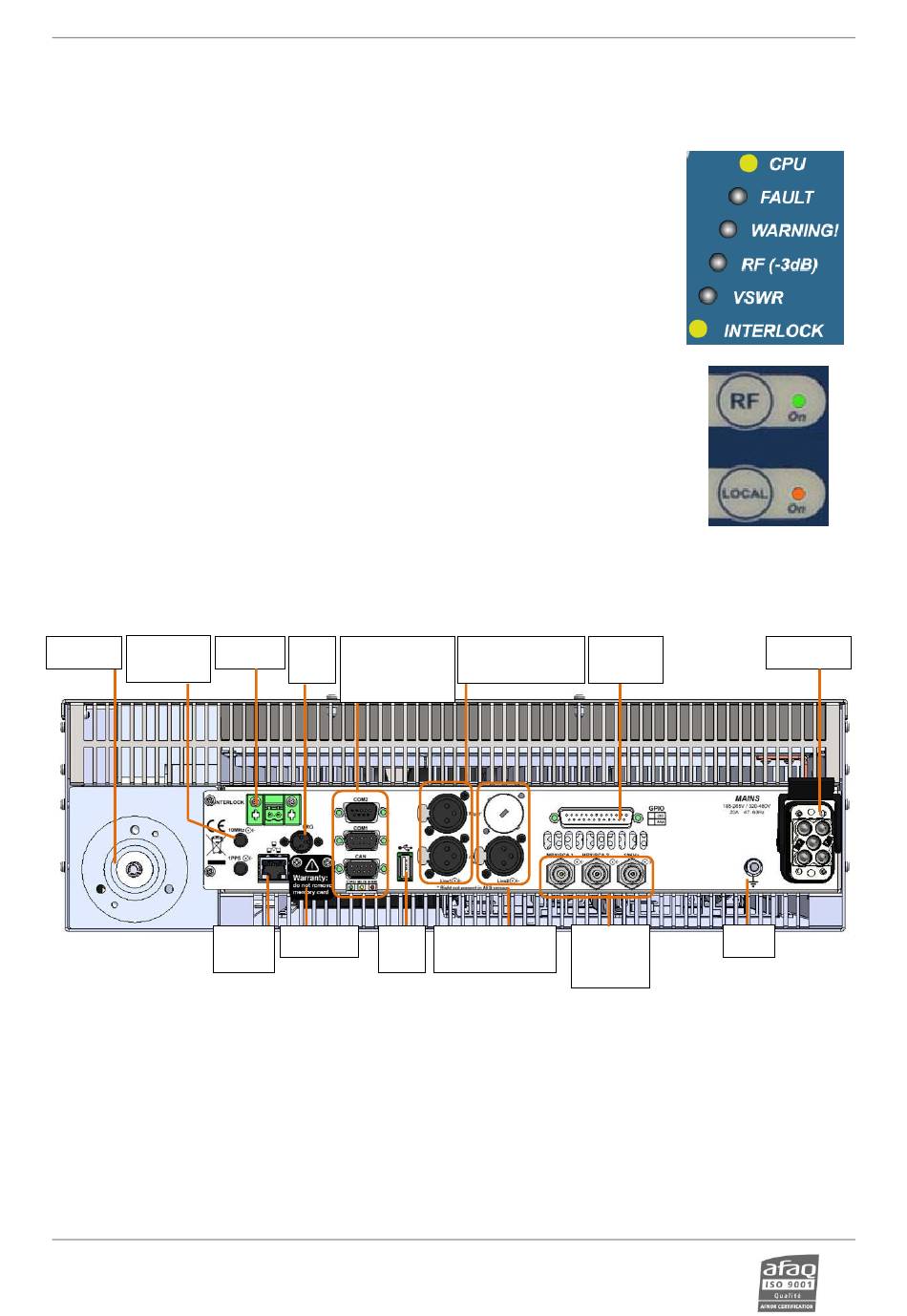

2.3.2. Face arrière
Entrée 10
Sortie RF
Interlock
MHz (option
SFN)
Port
Ethernet
1. Les chaînes de sécurité doivent être fermées pour que l'émetteur fonctionne. Si aucun élément externe n'est
branché sur ces connecteurs, un bouchon interlock doit être présent pour fermer la chaîne.
2. Le port DIN est utilisé pour la reprogrammation du module (opération de maintenance uniquement).
3. Le port COM1 est utilisé pour l'envoi des commandes séries, le port COM2 est utilisé pour les tags du PS
dynamique.
4. La carte µSD est un espace de stockage externe sensé rester en place la plupart du temps. La retirer ou la
remettre provoque des messages d'erreur sur le site web embarqué ; il faut donc éviter de le faire en dehors des
opérations de maintenance. Voir section 5.17 pour la procédure à suivre pour retirer la carte µSD.
WorldCast Systems SAS - 20 avenue Neil Armstrong - 33700 Mérignac (Bordeaux Métropole) FRANCE
Tel +33 (0)5 57 928 928 – Fax +33 (0)5 57 928 929 –
1
Port
Ports RS232 COM1
2
3
et COM2
DIN
Port CAN
Carte µSD
4
Port
Entrée audio Line2
USB
Page 14
www.worldcastsystems.com – contact@worldcastsystems.com
Entrée audio Line1
GPIO slot
(Ana ou AES)
(option)
MPX/SCA1
(Ana ou AES)
MPX/SCA2
19 kHz
Alimentation
Masse
