ECRESO FM 3kW, manuel utilisateur – 03/2020

2.4.1.3. Connecteur secteur

L'ECRESO FM 3kW est fourni avec un connecteur d'alimentation et des accessoires à monter sur un câble pour
connexion au secteur.
!
Le câble doit être conforme à la norme IEC 60228, classe 5 ou 6.
Une clé Allen 2 mm (fournie) et un petit tournevis plat sont requis pour assembler le connecteur.
Joint
Presse-étoupe
Phase 3 (1)
Contact
sécurité
Neutre (3)
Insert femelle, vue arrière,
câblage en triphasé
!
Les chaînes de sécurité doivent être fermées pour que l'émetteur fonctionne. Si les contacts de sécurité ne sont
pas branchés sur votre système de sécurité, fermer la chaîne comme décrit dans l'étape 1.
1. Si les contacts de sécurité ne sont pas branchés sur votre système de sécurité : dénuder le fil conjonctif fourni
des deux côtés et l'utiliser pour relier les 2 contacts de sécurité. Pousser les leviers noirs à l'aide du tournevis
pour verrouiller le fil.
2. Dénuder le câble principal sur 60 mm et les petits câbles sur 10 mm. Ne pas tordre l'extrémité des fils
dénudés.
3. Faire passer le presse-étoupe, le joint et le capot du connecteur sur le câble.
WorldCast Systems SAS - 20 avenue Neil Armstrong - 33700 Mérignac (Bordeaux Métropole) FRANCE
Tel +33 (0)5 57 928 928 – Fax +33 (0)5 57 928 929 –
Capot du connecteur
Phase 2 (2)
Masse
Contact
sécurité
Phase 1 (4)
Page 18
www.worldcastsystems.com – contact@worldcastsystems.com
Insert femelle
Voir vue arrière
ci-dessous

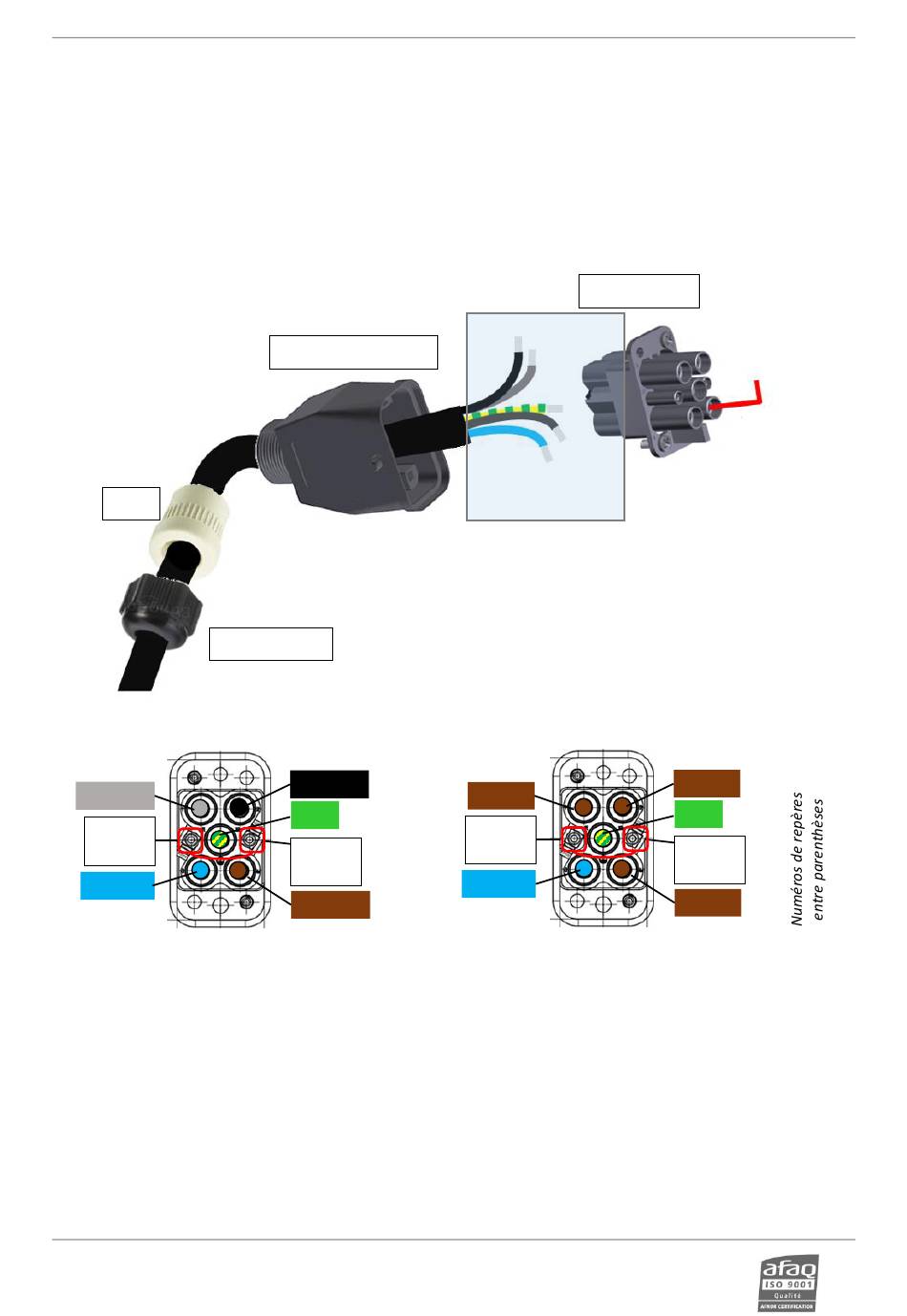

Assemblage du connecteur secteur
Phase (1)
Contact
sécurité
Neutre (3)
Insert femelle, vue arrière,
câblage en monophasé
Clé Allen
Phase (2)
Masse
Contact
sécurité
Phase (4)
