Puits de métrologie de terrain 914X
Pièces et commandes
3.2.4
24
1.800.561.8187
Panneau Option -P (modèles -P uniquement)
Le panneau –P (version Process) est la partie mesure de l'appareil et n'est proposé que sur les
modèles –P.
MEASURE
2
mA LOOP COM
REF PRT
TC
1
30 V, 24 mA MAX ALL TERMINALS

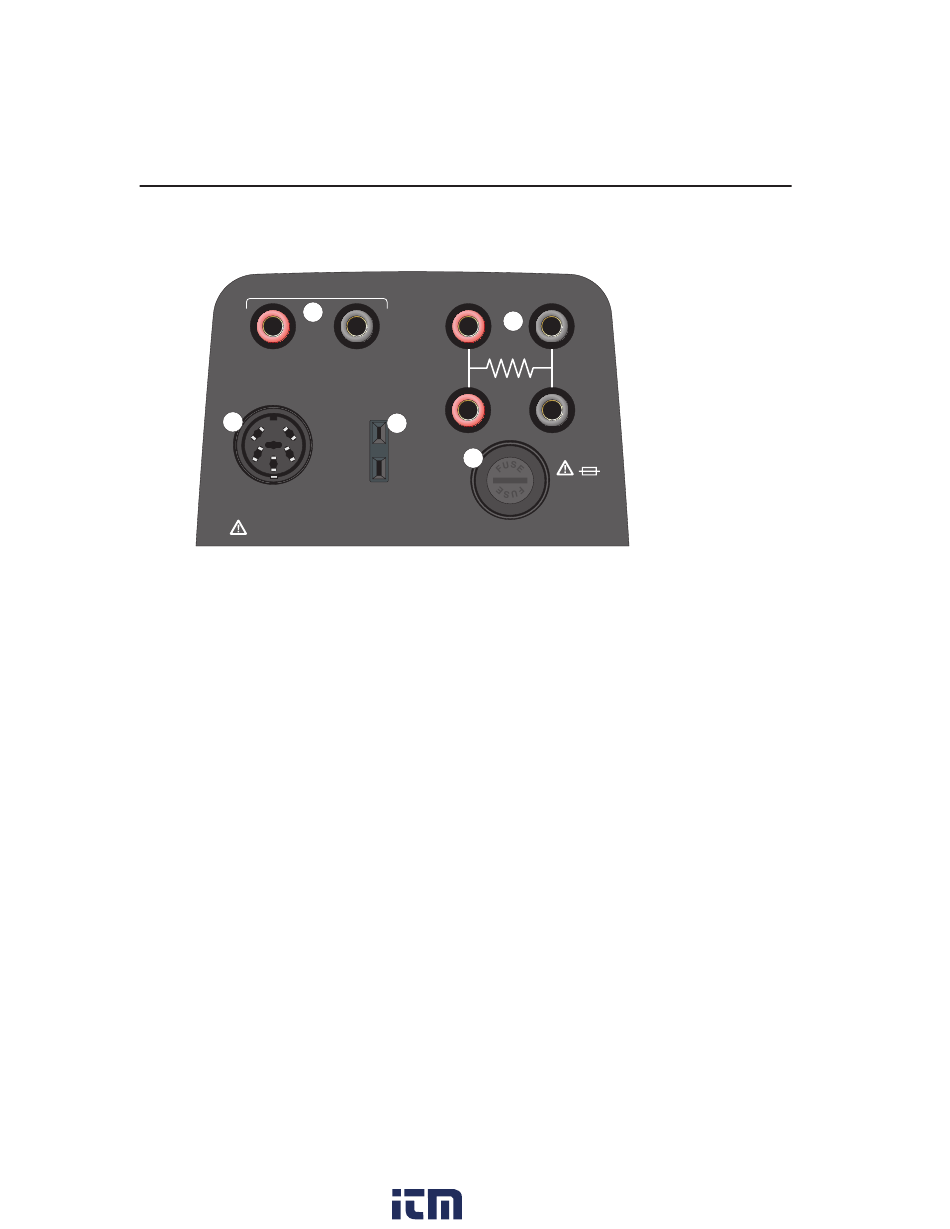

Figure 7 Panneau de l'option -P

Raccordement du thermomètre de référence (1)
Le connecteur intelligent DIN 6 broches sur le panneau frontal permet de raccorder une sonde
de référence utilisée en conjonction avec la fonction de thermomètre de référence de l'appareil.
Le connecteur intelligent conserve les coefficients d'étalonnage de sonde en mémoire. Le
DIN 6 broches accepte les connecteurs classiques et les coefficients de sonde peuvent être
saisis sur l'appareil ou la courbe de caractérisation appropriée peut être sélectionnée au moyen
de l'interface utilisateur (voir les informations sur l'utilisation de serre-câble en ferrite sous
Observations CE à la page 8).
La PRT est le seul type de sonde pris en charge par l'entrée de thermomètre de référence. La
sonde PRT (RTD ou SPRT) se branche sur l'entrée de thermomètre de référence au moyen
d'un connecteur DIN 6 broches. La Figure 8 indique comment câbler une sonde à quatre fils
sur un connecteur DIN 6 broches. L'une des paires de fils se raccorde aux broches 1 et 2 et
l'autre paire aux broches 4 et 5 (les broches 1 et 5 fournissent le courant et les broches 2 et 4
détectent le potentiel). Si le câble comporte un fil de blindage, le raccorder à la broche 3, qui est
également utilisée pour le circuit de mémoire. La broche 6 sert uniquement pour le circuit de
mémoire.
www.
3
4
5
50 mA F
250 V
