- Page 1 9040 Phase Rotation Indicator Mode d'emploi PN 2438546 April 2005, Rev. 3, 11/21 (French) © 2005-2021 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
-
Page 2: Limites De Garantie Et De Responsabilite
Les distributeurs agréés par Fluke ne sont pas autorisés à appliquer une ga- rantie plus étendue au nom de Fluke. Pour avoir recours au service de la garantie, mettez-vous en rapport avec le centre de service agréé Fluke le plus proche pour recevoir les références d’autorisation de renvoi, puis envoyez le produit, accompagné... -
Page 3: Table Des Matières
Table des matières Titre Page Introduction ......................1 Comment contacter Fluke ................... 1 Déballage du 9040 ....................2 Consignes de sécurité ..................3 Symboles ......................5 Éléments du 9040 ....................7 Déterminer le sens du champ tournant ............... 8 Entretien du 9040 ....................9 Remplacement du fusible (9040UK uniquement) .......... -
Page 5: Introduction

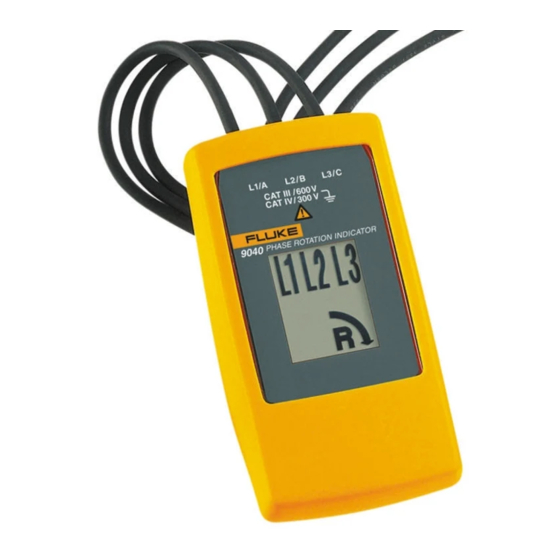

Introduction Le Fluke 9040 Phase Rotation Indicator (le 9040 ou le Produit) est un appareil portable conçu pour détecter le champ tournant des systèmes triphasés. Comment contacter Fluke Fluke Corporation est actif dans le monde entier. Pour les coordonnées locales, visiter notre site Web : www.fluke.com... -
Page 6: Déballage Du 9040
9040 Mode d’emploi Déballage du 9040 Le 9040 est proposé en trois configurations. Selon le modèle acheté, le 9040 est livré avec les éléments suivants : • 9040 o 3 sondes de vérification à auto-maintien, 1000 V CAT II o 3 pinces crocodiles, 1000 V CAT III/600 V CAT IV o Mode d'emploi •... -
Page 7: Consignes De Sécurité
Phase Rotation Indicator Consignes de sécurité Consignes de sécurité Attention indique des situations et des actions qui pourraient endommager le 9040. Avertissement indique des situations et des actions qui présentent des risques pour l'utilisateur. XW Avertissement Pour éviter tout risque d'électrocution, de brûlure ou de lésion corporelle : •... - Page 8 (les tensions supérieures à 30 V c.a. eff, 42 V c.a. max et 60 V c.c.). • Ne pas utiliser le 9040 si l’une des pièces a été retirée. • Ne pas utiliser l'appareil à proximité d'un gaz explosif, de vapeur, dans...
-
Page 9: Symboles
Phase Rotation Indicator Symboles Symboles Les symboles suivants apparaissent sur le 9040 ou dans ce manuel. Tableau 1. Symboles AVERTISSEMENT. DANGER. Prise de terre. Tension dangereuse. Risque Double isolation. d'électrocution. Consultez la documentation Conforme aux directives de l'Union » utilisateur. - Page 10 9040 Mode d’emploi Tableau 1. Symboles (suite) Ce produit est conforme aux normes de marquage de la directive WEEE. La présence de cette étiquette indique que cet appareil électrique/électronique ne La catégorie de mesure IV doit pas être mis au rebut avec les s´applique aux circuits de test et...
-
Page 11: Éléments Du 9040
Phase Rotation Indicator Éléments du 9040 Éléments du 9040 Les indicateurs, les boutons et les prises de jack sont représentés à la figure 1. bcz02f.tif Figure 1. Le 9040 Phase Rotation Indicator... -
Page 12: Déterminer Le Sens Du Champ Tournant
XW Avertissement L'indicateur de rotation s'allume même si le conducteur neutre, N, est branché au lieu de L1, L2 ou L3. Se reporter à l’arrière du 9040 pour plus d'informations. Remarque Le 9040 est alimenté à partir de l’installation testée. -
Page 13: Entretien Du 9040
Ne pas utiliser d'abrasifs ou de solvants afin de ne pas endommager le boîtier du 9040. Le seul entretien exigé par le 9040 est le contrôle visuel et le nettoyage. Nettoyez régulièrement le boîtier avec un chiffon humide et un détergent doux. Ne nettoyez l'appareil... -
Page 14: Remplacement Du Fusible (9040Uk Uniquement)
9040 Mode d’emploi Remplacement du fusible (9040UK uniquement) XW Avertissement Pour garantir la sécurité lors de l'emploi et de l'entretien de l'appareil : • Remplacer les fusibles par le modèle indiqué. Voir la partie Spécifications. • Avant de remplacer le fusible, débrancher l’accessoire (câble ou sonde) aux deux extrémités. -
Page 15: Spécifications
15 % à 80 % Alimentation : Alimenté par le circuit Altitude : testé. Fonctionnement : ≤ 2 000 m Fusible : (Modèle 9040 Royaume-Uni Stockage : ≤ 2 000 m uniquement) 0,5 A, 1 000 V, 50 kA, 6,3 mm x 32 mm... - Page 16 9040 Mode d’emploi Compatibilité électromagnétique : International : CEI 61326-1 : Environnement électromagnétique industriel CISPR 11 : Groupe 1, Classe A Groupe 1 : cet appareil a généré délibérément et/ou utilise une énergie en radiofréquence couplée de manière conductrice qui est nécessaire au fonctionnement interne de l´appareil même.
