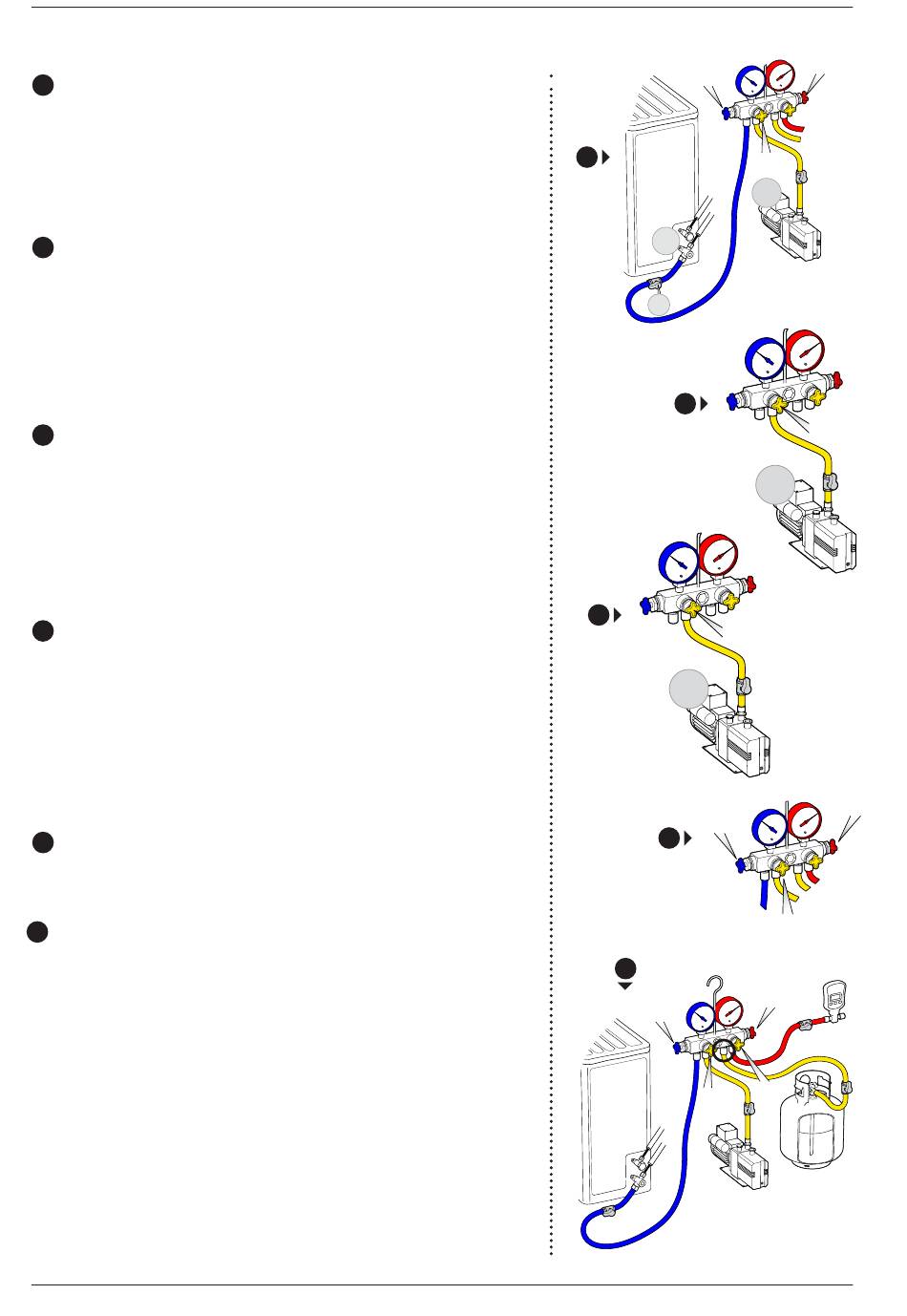

EXÉCUTION DU VIDE DES LIGNES FRIGORIFIQUES ; Si le test d'étanchéité des tuyaux de
10
raccords est positif, sans constatation de fuite, on peut procéder au vidage des lignes
frigorifiques de connexion à l'unité condensante et à l'unité évaporante.
Vidage des lignes frigorifiques
11
- Rallumer à nouveau la pompe à vide,
- Ouvrir le robinet côté tuyau et ouvrir les robinets en laiton de l'unité extérieure.
- Maintenir ouverts les robinets appelés « LOW », « VAC » et « HIGH » du groupe manométrique.
- Attendre quelques minutes (Note : un bon signe de vide est déjà donné par le chan-
gement de bruit que la pompe transmet).
Au moment que le vacuomètre visualise un degré de vide adapté, attendre quelques
12
minutes et procéder aux opérations suivantes :
- Fermer le robinet de couleur jaune « VAC ».
- Éteindre la pompe à vide.
- Vérifier si le vacuomètre a détecté une diminution du vide atteint par rapport au
moment où la pompe était en fonctionnement.
Si la valeur de lecture du degré de vide ne change pas (donc symptôme que le circuit
13
frigorifique ne présente pas de fuites) :
- Réactiver la pompe à vide.
- Ouvrir le robinet dénommé « VAC ».
- Effectuer encore l'opération de vidage pendant quelques minutes.
Fermer les robinets dénommés « LOW », « VAC » et « HIGH ».
14
- Attendre quelques minutes, puis rallumer l'unité en modalité Rafraîchissement.
CHARGE SUPPLÉMENTAIRE ; Si l'installation, relativement à la longueur des lignes, néces-
15
site une charge de gaz réfrigérant, procéder comme suit :
- Allumer l'unité en fonctionnement en mode Rafraîchissement.
- Laisser le tuyau de basse pression du groupe manométrique branché.
- Maintenir le robinet dénommé « VAC » fermé.
- Connecter la bouteille de gaz réfrigérant au tuyau branché au raccord du groupe
manométrique (voir raccord mis en évidence par un cercle sur la figure).
- Ouvrir le robinet de la bouteille (qui doit être munie d'un plongeur).
- Purger l'air du tuyau en laissant le raccord légèrement dévissé sur le groupe manomé-
trique jusqu'à ce que le gaz ressorte, puis revisser rapidement le raccord.
- Ouvrir le robinet dénommé « LOW ».
- Positionner la bouteille au-dessus d'une balance électronique.
- Ouvrir ensuite par brefs coups le robinet « REF » jusqu'à faire entrer la quantité de
réfrigérant requise..
20
3
LOW
11
OPEN
OPEN
12
13
VAC
5
ON
3
LOW
14
15
3
LOW
VAC
5
4
HIGH
VAC
5
ON
VAC
5
OFF
4
HIGH
VAC
5
4
HIGH
REF
6
