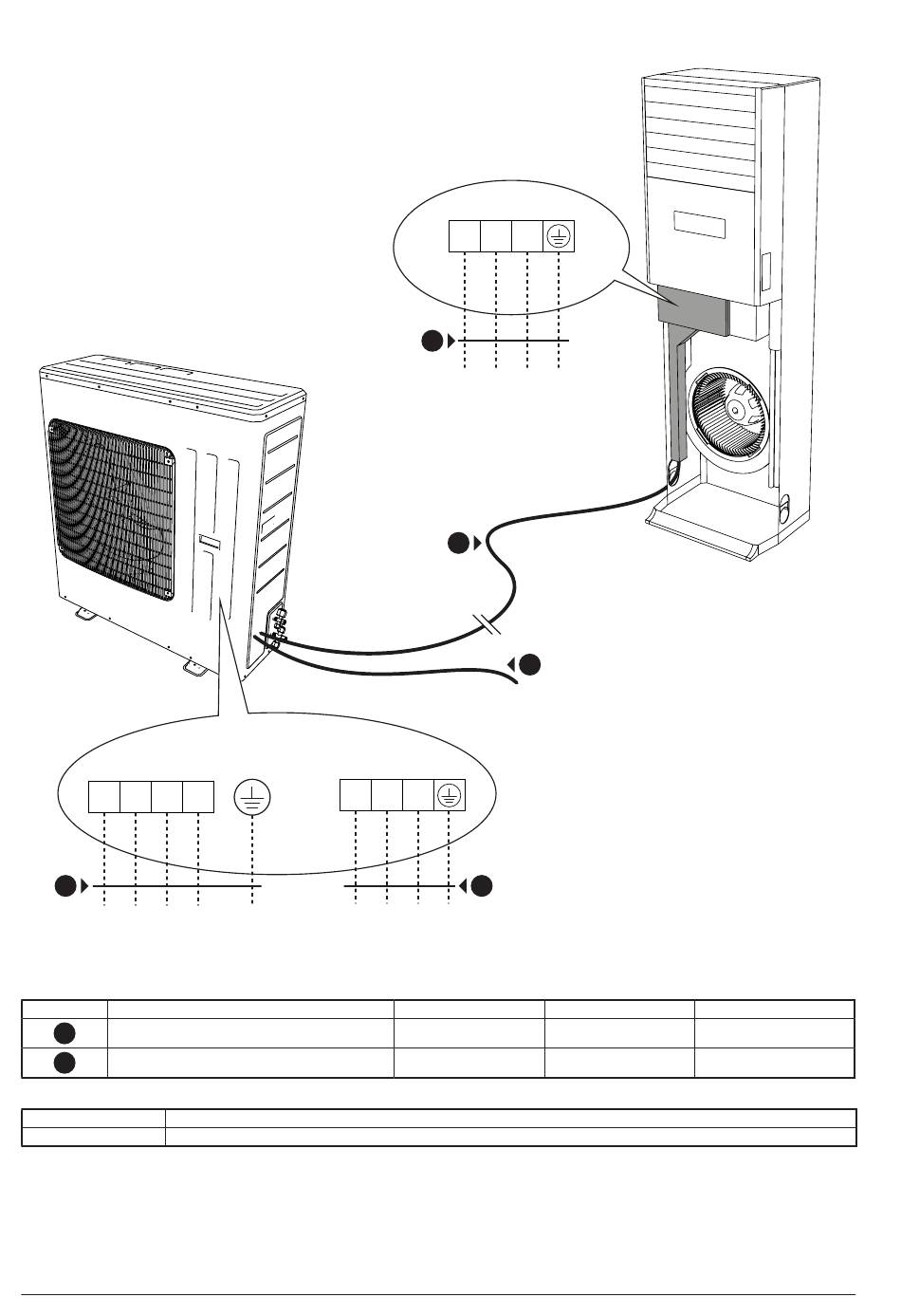

Connexion des unités interne et externe :
XT1
L1 L2 L3 N
B
Alimentation électrique
(380-415 V~3N 50 Hz)
Câble
A
Câble d'alimentation pour unité intérieure
B
Câble d'alimentation pour unité extérieure
Unité
SC1200
(*) : la valeur indiquée dans le tableau représente une valeur conseillée ; le dimensionnement du magnétothermique doit être conforme aux lois
et aux normes nationales.
22
XT2
2 3
N(1)
À l'unité inté-
rieure
(220-240 V~50 Hz)
Utilisation
Magnétothermique conseillé (non-inclus) (*)
XT1
2 3
N(1)
A
À l'unité extérieure
(220 V~240 V 50 Hz)
A
B
380-415 V~3N 50 Hz
A
Type de cordon
Remarque
4x1 mm
Cordon non-inclus
2
5x2,5 mm
Cordon non-inclus
2
16A
Longueur maximale
25 m
15 m
