CONSOLE GRAPHIQUE

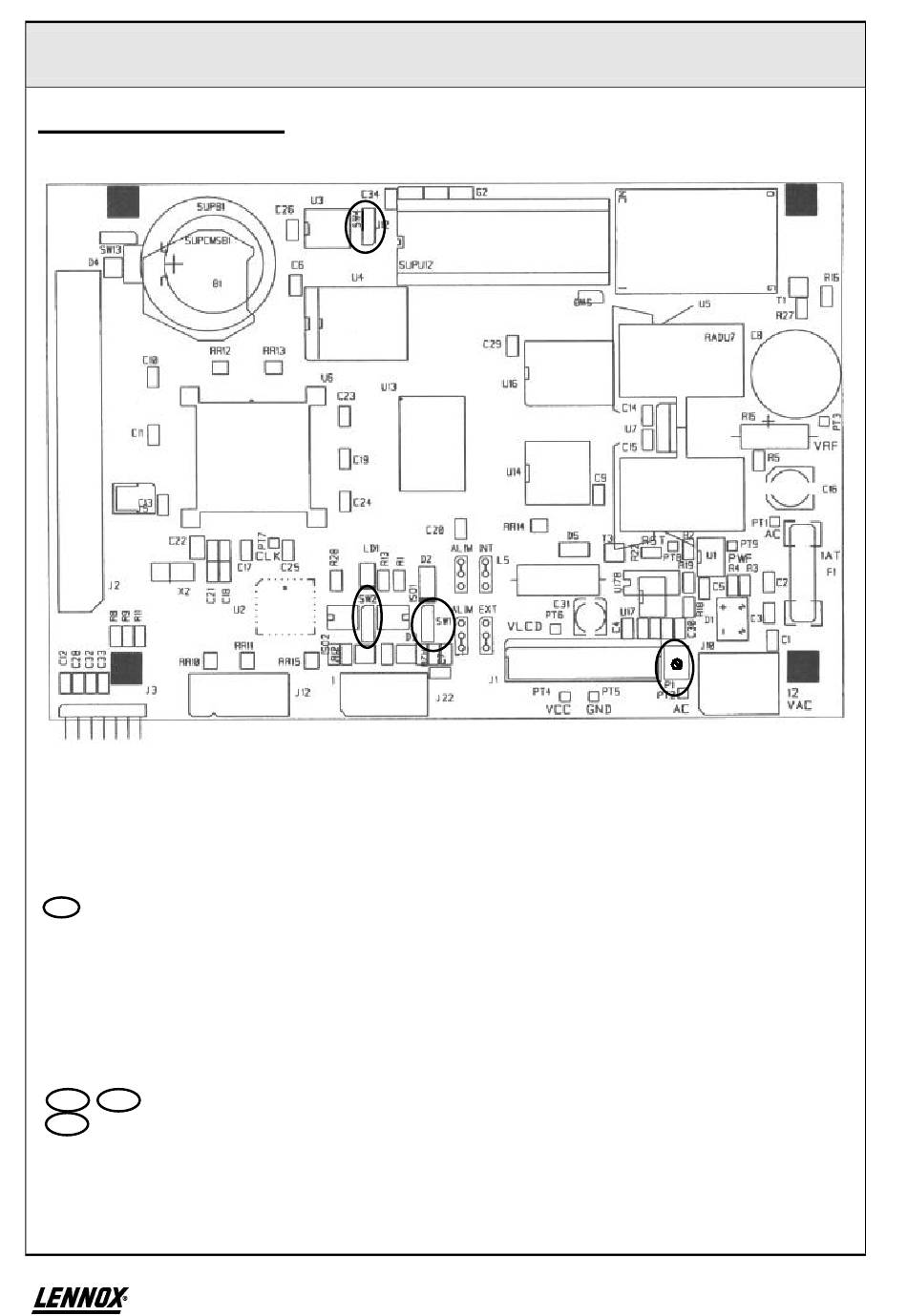

5. SCHÉMA DE LA CARTE
Pile
F1 :
Fusible 1 AT
J3 :
Connecteur clavier
J22 :
Connecteur liaison série
J10 :
Connecteur d'alimentation 12 Vac
LD1 :
Led présence dialogue
P1 :
Réglage du contraste par défaut de l'écran
PT1, PT2 :
12 Vac
PT3 :
Vref
PT4 :
Vcc
PT5 :
Gnd
PT6 :
VLcd
PT8 :
Reset
PT9 :
Power Fail
SW1 , SW2 : Switches de configuration de l'alimentation
SW4 :
Switch de configuration du port de communication (sur KP01)
µP
68HC16
Manuel CLIMATIC II refroidisseurs de liquide / Réf. CLIMATIC CHILLERS-V2.4- Mars 2001 / F
Ø Ø
KP07
Eprom
-
