SPE II
Démonter le bloc
d'alimentation
Installer le bloc
d'alimentation
03.21
Error! Use the Home tab to apply Überschrift 1 to
6.6 Bloc d'alimentation
D
C
A
C
D

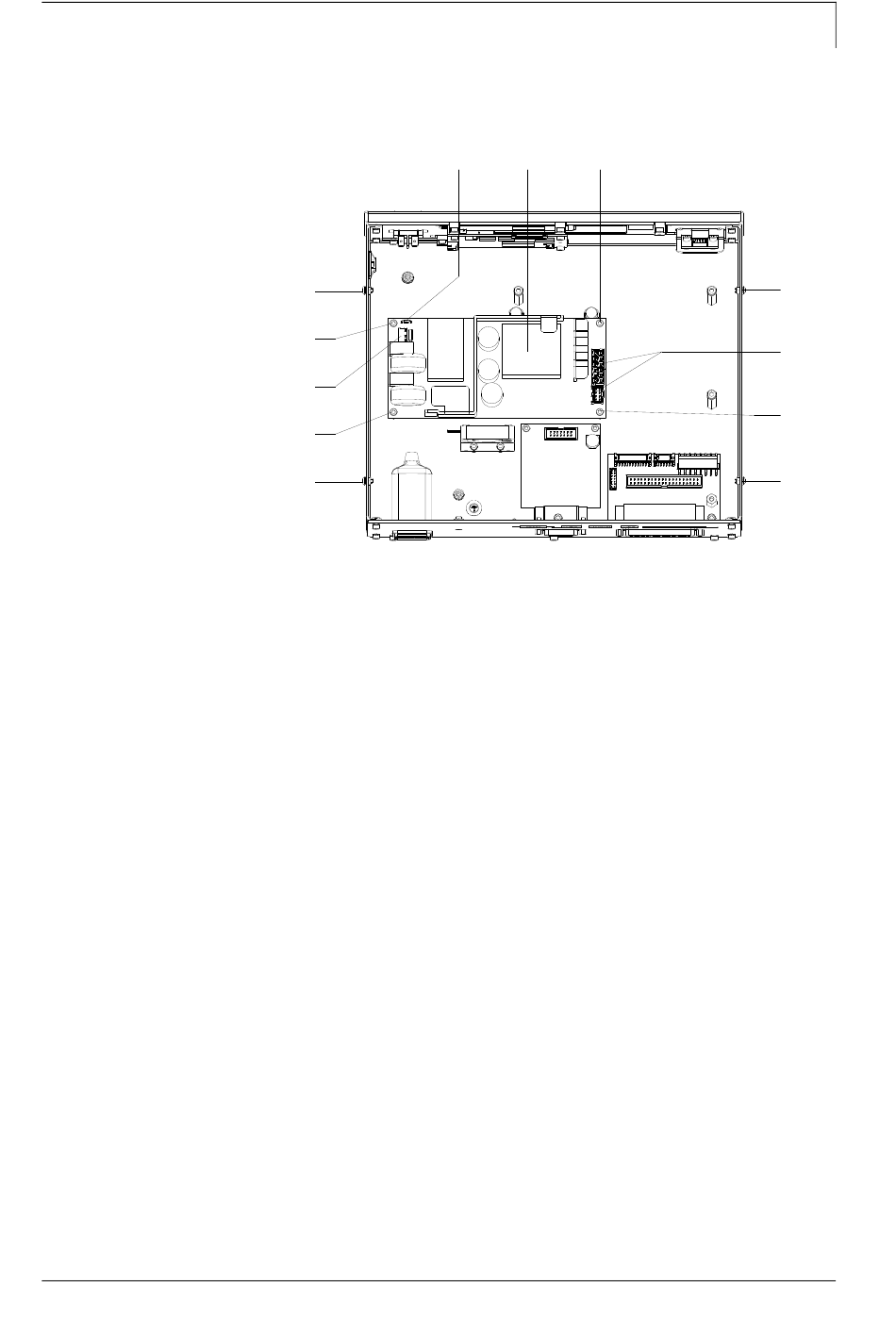

Figure 21
1. Débrancher l'unité de contrôle de l'alimentation électrique.
2. Dévisser les vis (D) et enlever le couvercle de l'unité de contrôle.
3. Démonter la carte CPU (voir le chapitre 6.4, page 36).
4. Tirer les connecteurs (A) du bloc d'alimentation (B).
5. Desserrer les vis de fixation (C) de bloc d'alimentation (B).
Tenir le bloc d'alimentation à la main.
6. Enlever le bloc d'alimentation.
1. Insérer le nouveau bloc d'alimentation dans le couvercle de l'unité
de contrôle et le fixer avec les vis (C).
2. Raccorder les connecteurs (A) avec le bloc d'alimentation (B).
3. Installer encore la carte CPU (voir le chapitre 6.4, page 36).
4. Installer le couvercle de l'unité de contrôle avec les vis.
5. Connecter encore le branchement de secteur.
Manuel d'entretien
the text that you want to appear here.
A
B
C
D
A
C
D
39
