Exemple 3
Mesures de sûreté
108

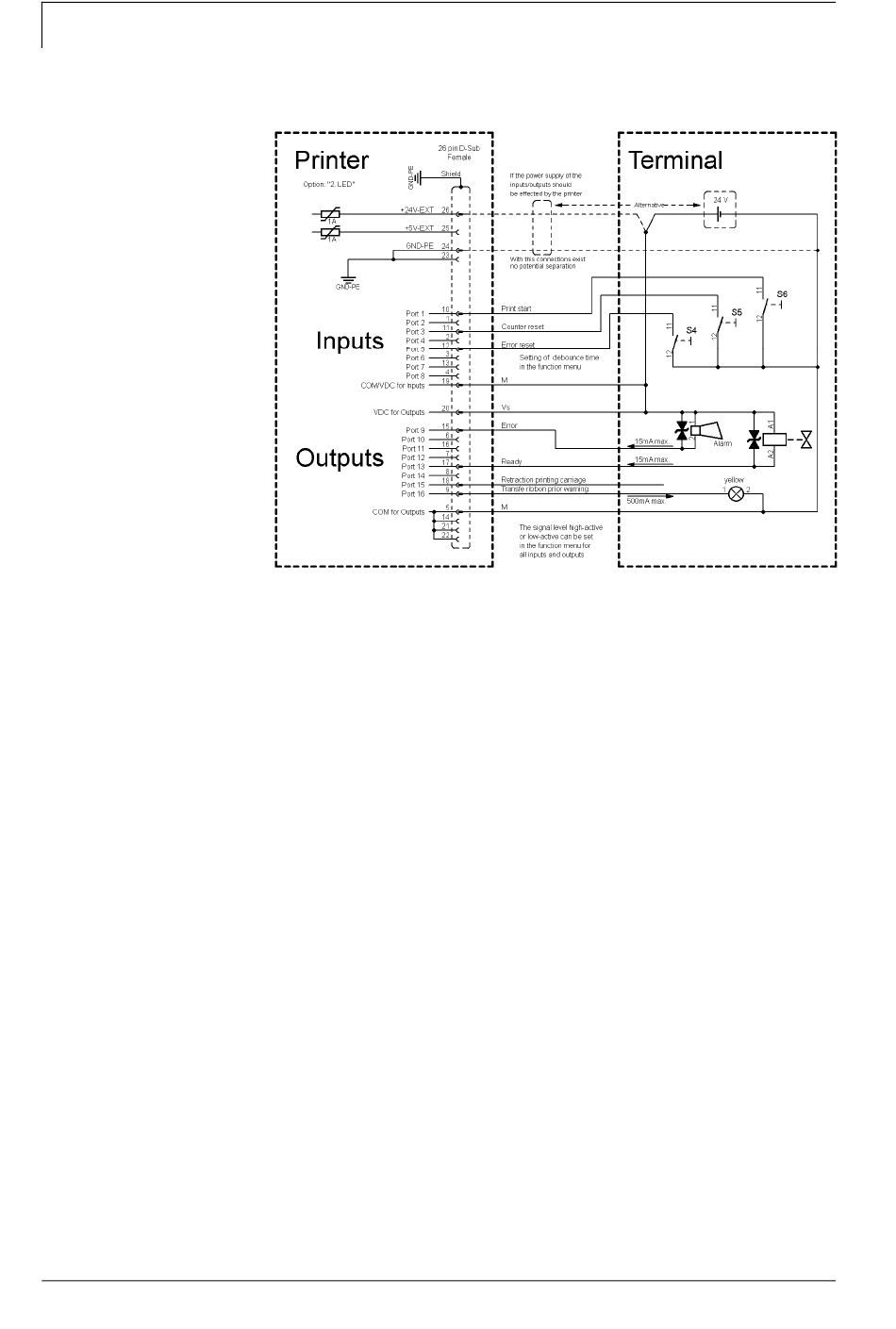

Connexion d'appareil si 'option: 2 ième LED'.
Figure 60
En cas de branchement d'un contact Reed à une entrée de
commande, le contact doit présenter une capacité de coupure d'au
moins 1 A afin d'empêcher que le contact ne colle en raison de
l'extracourant de fermeture. A titre d'alternative, il est possible de
monter une résistance adaptée en série.
Si l'on utilise l'une des tensions '+5 VDC EXT' ou '+24 VDC EXT'
internes au module d'impression, il faut monter en supplément un
fusible externe (ex. 0,5 AF) afin de protéger le dispositif électronique
d'impression.
En cas de charge inductive, il faut utiliser par exemple une diode
montée en antiparallèle afin de dériver l'énergie d'induction.
Afin de réduire au minimum l'impact des courants de fuite pour les
sorties de commande, une résistance doit être montée parallèlement
à la charge en fonction de ce qui est raccordé.
Afin d'éviter d'endommager le système d'impression, les courants de
sortie max. ne doivent pas être dépassés, ni les sorties être court-
circuitées.
