Error! Use the Home tab to apply Überschrift 1 to
the text that you want to appear here.
Démonter les
composants HMI
40
6.7 Composants HMI
J
I
H

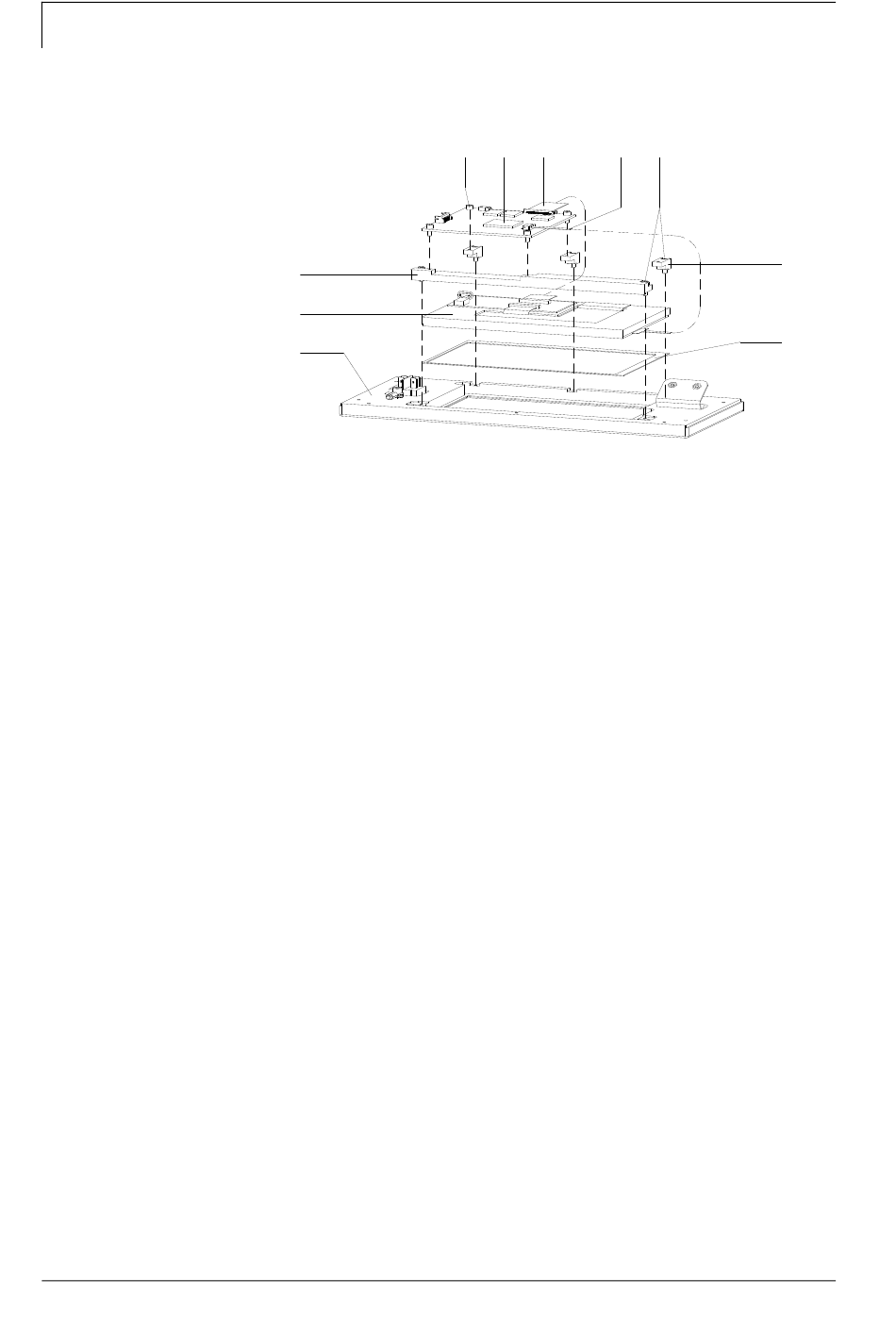

Figure 22
1. Débrancher l'unité de contrôle de l'alimentation électrique.
2. Dévisser les vis (D) et enlever le couvercle de l'unité de contrôle.
3. Démonter la carte CPU (voir le chapitre 6.4, page 36).
4. Déconnecter le câble FFC (C) prudemment du connecteur de la
CPU HMI (C).
5. Déconnecter le câble de raccordement (D) du touch panel
prudemment du connecteur de la CPU HMI (B).
6. Déconnecter le câble de liaison à la CPU, desserrer les quatre vis
(A) et enlever la CPU HMI (B).
7. Desserrer les cinq vis (E).
8. Lever la bordure display (J) et le support display (F).
9. Enlever le module graphique (I) et le joint de renforcement (G).
Manuel d'entretien
A
B C
D
SPE II
E
F
G
03.21
