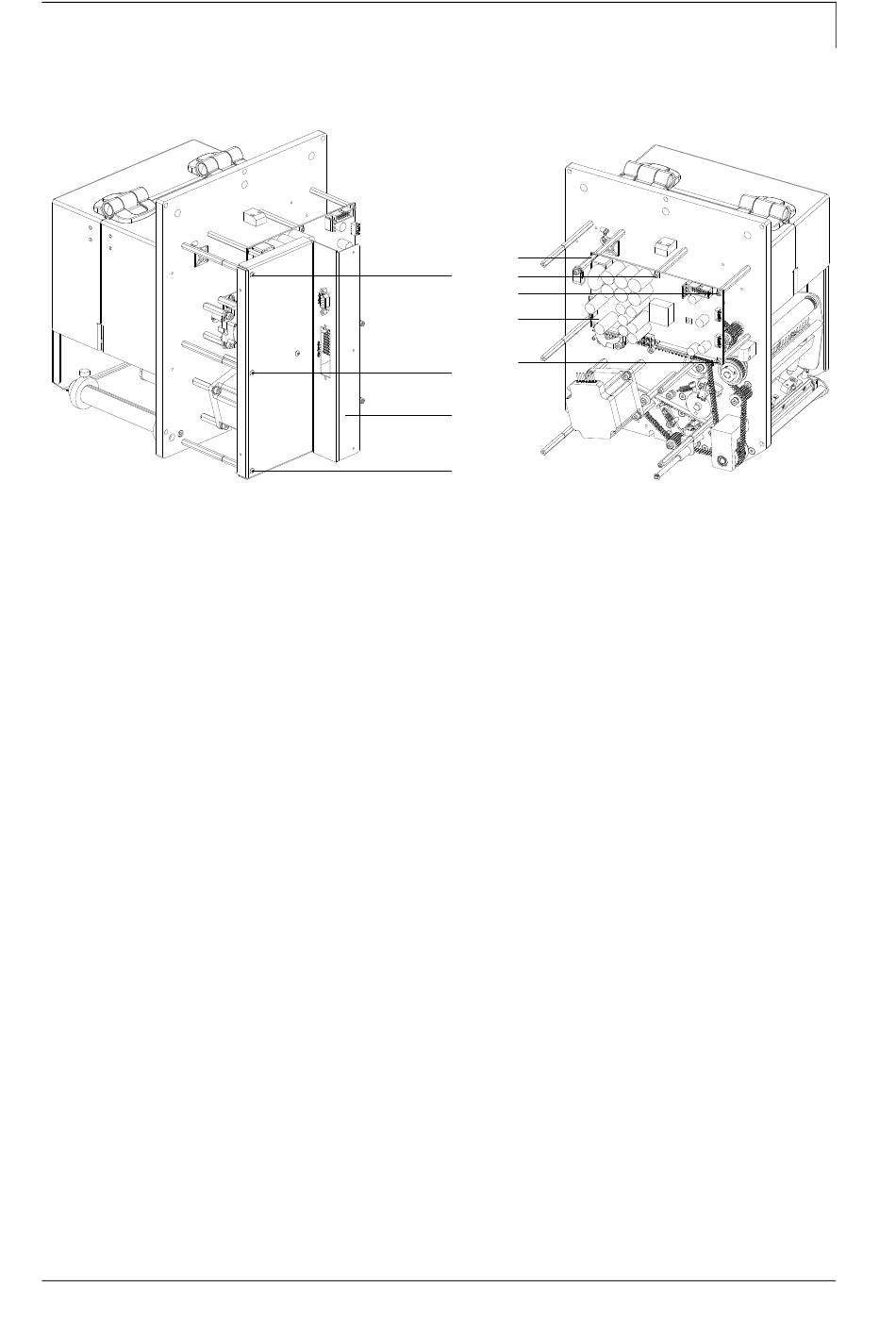

Figure 30
Démonter
l'électronique de
puissance
Installer l'électronique
de puissance
03.21
Error! Use the Home tab to apply Überschrift 1 to
8.7 Électronique de puissance
1. Débrancher l'unité de contrôle de l'alimentation électrique.
2. Débrancher tous les connexions d'interface de l'arrière du module
d'impression.
3. Démonter le couvercle de l'appareil et le répartiteur de platine
(voir le chapitre 8.6, page 52).
4. Desserrer les vis (A) et démonter la plaque de connexion (B).
5. Débrancher tous les connexions d'interface de l'électronique de
puissance (E).
6. Desserrer les boulons hexagonaux (C) et les vis (D).
7. Enlever prudemment l'électronique de puissance (E).
1. Insérer la nouvelle électronique de puissance (E).
2. Fixer la nouvelle électronique de puissance (E) avec le boulons
hexagonaux (C) et les vis (D).
3. Remettre tous les connecteurs sur la nouvelle électronique de
puissance (E).
4. Remonter la plaque de connexion (B).
5. Remonter le répartiteur de platine et le couvercle de l'appareil
(voir le chapitre 8.6, page 52).
