SPE II
Démonter le répartiteur
de platine
Installer le répartiteur
de platine
03.21
Error! Use the Home tab to apply Überschrift 1 to
6.3 Répartiteur de platine

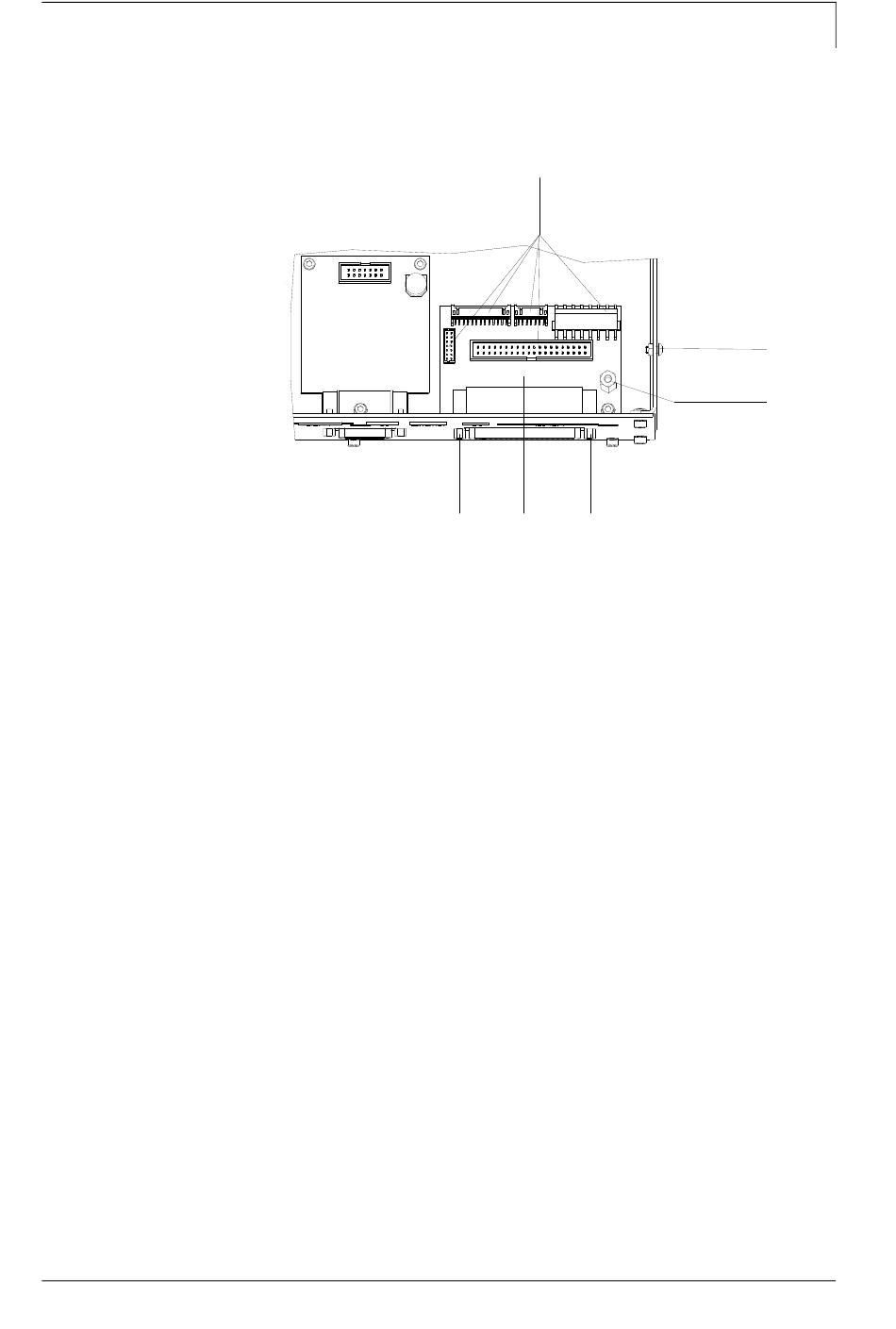

Figure 18
1. Débrancher l'unité de contrôle de l'alimentation électrique.
2. Dévisser les vis (B) et enlever le couvercle de l'unité de contrôle.
3. Démonter la carte CPU (voir le chapitre 6.4, page 36).
4. Déconnecter tous les connecteurs (A) du répartiteur de platine
(E).
5. Desserrer les vis de fixation (D) à la douille SUB-D.
6. Enlever le répartiteur de platine (C).
1. Déplacer le boulon hegaxonal (C) de l'ancien répartiteur de platine
vers le nouveau.
2. Insérer le nouveau répartiteur de platine (E).
3. Serrer les vis de fixation (D).
4. Connecter tous les connecteurs (A) avec le nouveau répartiteur
de platine (E).
5. Installer encore la carte CPU (voir le chapitre 6.4, page 36).
6. Installer le couvercle de l'unité de contrôle avec les vis.
7. Connecter encore le branchement de secteur.
Manuel d'entretien
the text that you want to appear here.
A
D
E
D
B
C
35
