Error! Use the Home tab to apply Überschrift 1 to
the text that you want to appear here.

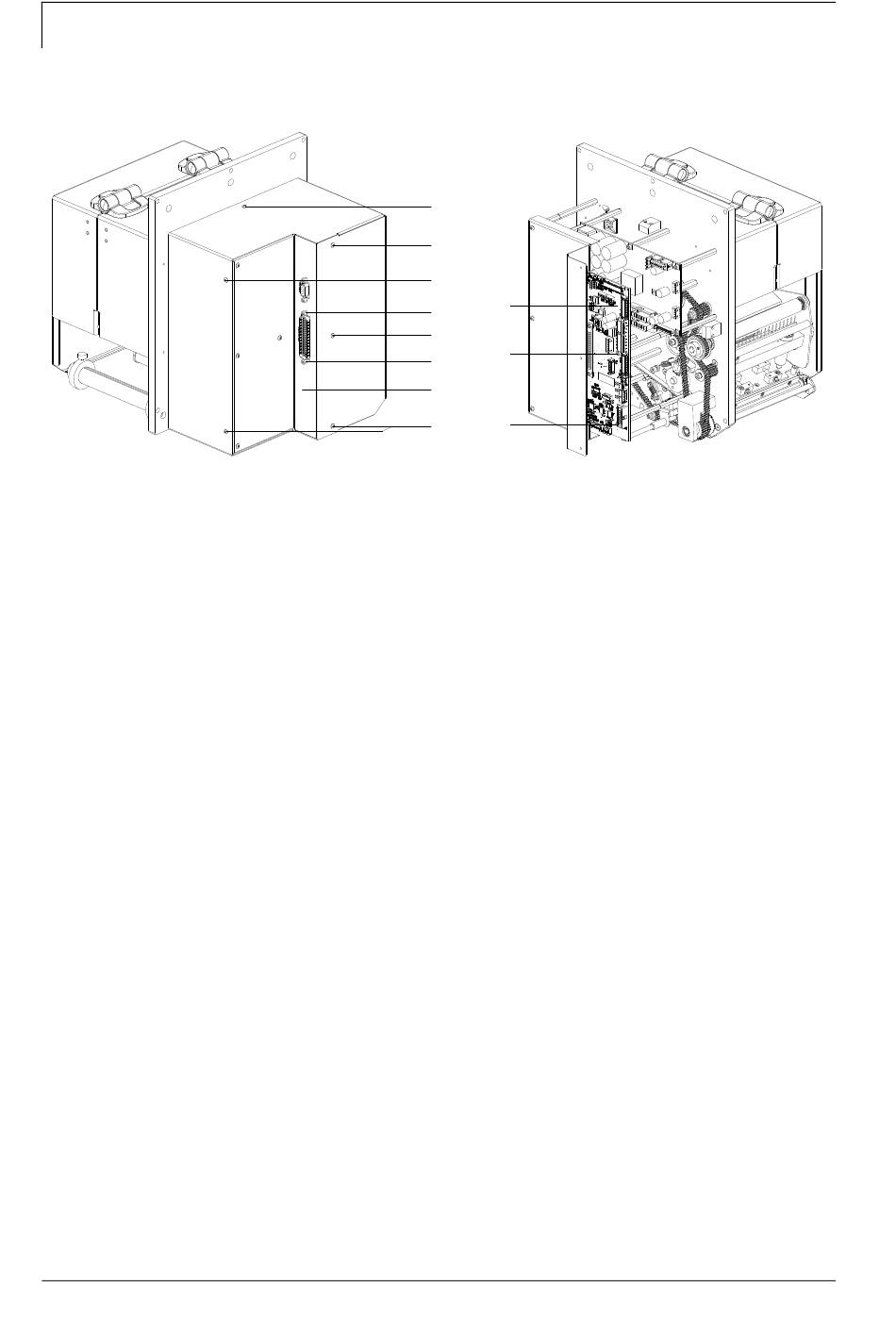

Figure 29
Démonter le répartiteur
de platine
Installer le répartiteur
de platine
52
8.6 Répartiteur de platine
A
A
A
B
A
B
C
A
1. Débrancher l'unité de contrôle de l'alimentation électrique.
2. Débrancher tous les connexions d'interface de l'arrière du module
d'impression.
3. Desserrer les vis (A) et démonter le couverce de l'appareil (C).
4. Retirer tous les connecteurs du répartiteur de platine (D).
5. Desserrer les boulons hexagonaux (B) et les vis (E).
6. Enlever prudemment le répartiteur de platine (D).
1. Insérer le nouveau répartiteur de platine (D).
2. Fixer le nouveau répartiteur de platine (D) avec les boulons
hexagonaux (B) et les vis (E).
3. Remettre tous les connecteurs sur le nouveau répartiteur de
platine (D).
4. Rebrancher toutes les connexions d'interface à l'arriere du module
d'impression.
5. Monter le couvercle du module d'impression avec les vis (A).
Manuel d'entretien
D
E
E
SPE II
03.21
