9.8 Électronique de puissance

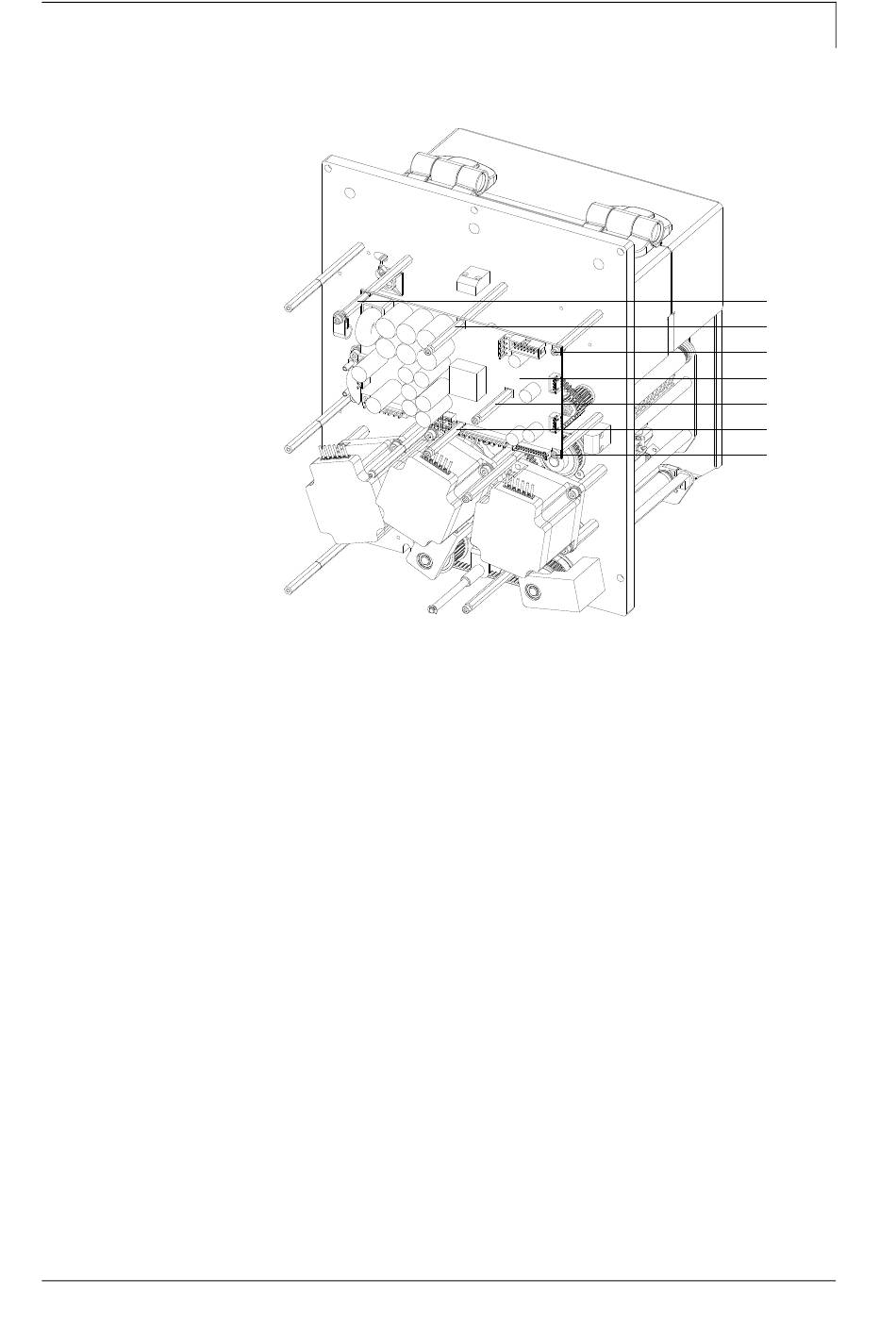

Figure 37
1. Débrancher l'unité de contrôle de l'alimentation électrique.
2. Débrancher tous les connexions d'interface de l'arrière du module
d'impression.
3. Démonter le couvercle de l'appareil et le répartiteur de platine
(voir le chapitre 9.6, page 61).
4. Démonter la carte supplémentaire du moteur (voir le chapitre 9.7,
page 62).
5. Débrancher tous les connexions d'interface de l'électronique de
puissance (C).
6. Desserrer les boulons hexagonaux (A) et les vis (B).
7. Enlever prudemment l'électronique de puissance (C).
1. Insérer la nouvelle électronique de puissance (C).
2. Fixer la nouvelle électronique de puissance (C) avec le boulons
hexagonaux (A) et les vis (B).
3. Remettre tous les connecteurs sur la nouvelle électronique de
puissance (C).
4. Remonter la carte supplémentaire du moteur (voir le chapitre 9.7,
page 62).
5. Remonter le répartiteur de platine et le couvercle de l'appareil
(voir le chapitre 9.6, page 61).
