CARTE D'ALIMENTATION (REVISON H)

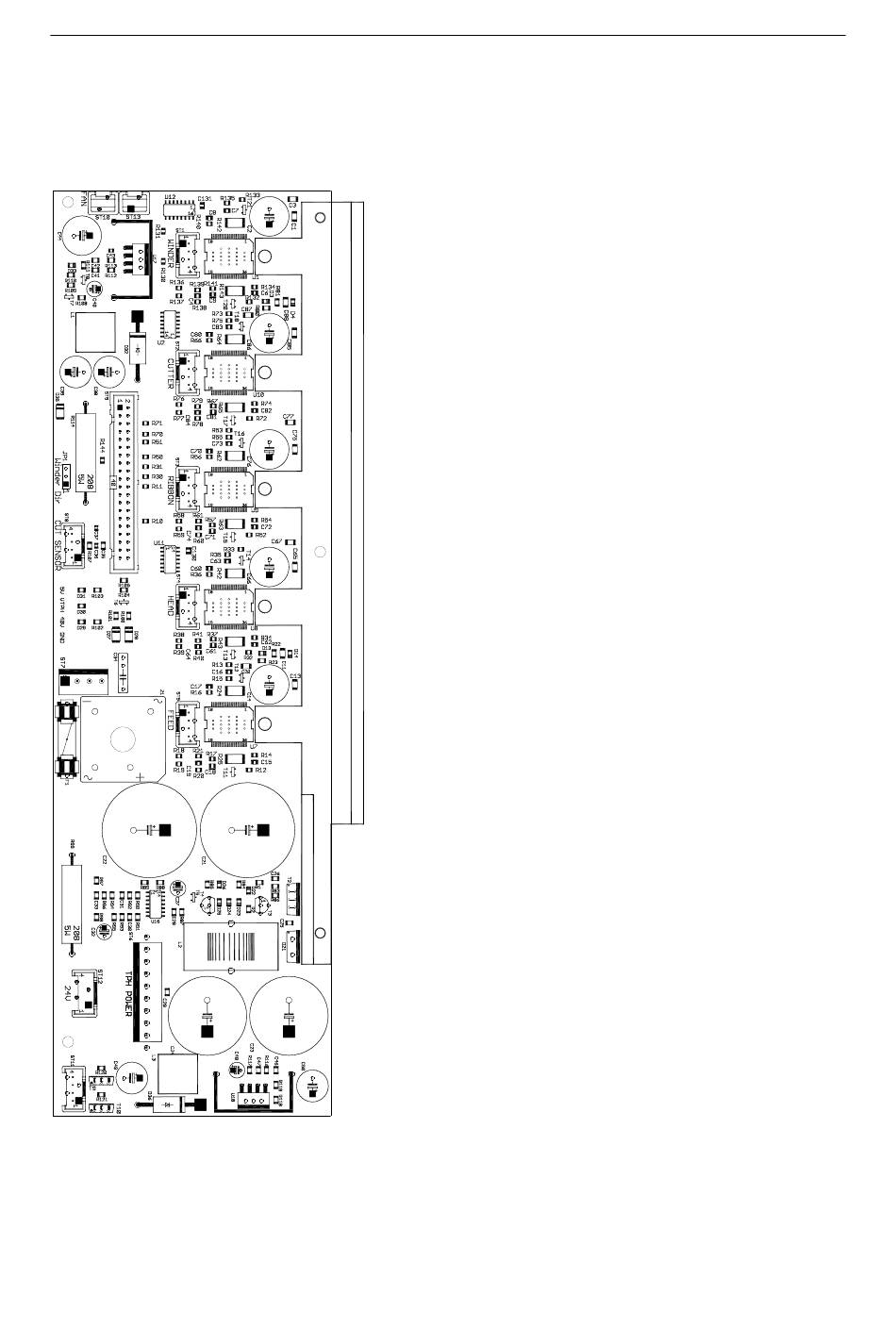

Vue d'ensemble
Nomenclature
Composants:
U7
Driver moteur film transfert
U13
Driver moteur d'avance
U16
Contrôleur de tension tête d'impression
U17
Régulateur de tension 5V
U18
Régulateur de tension 24V
Z1
Pont redresseur
F1
Fusible secondaire 10A/T
T2
Canal P MOS-FET 100V/50A tension tête d'impr.
Connectiques:
ST1
Fiche moteur rouleau
ST3
Fiche moteur film transfert
ST4
Fiche moteur optimisation
ST5
Fiche moteur d'avance
ST6
Alimentation tête d'impression
ST7
Transformateur torique
ST9
Connection carte CPU
ST10
Ventilateur
Point de mesure:
5V
Tension (VCC)
24V
Tension tête d'impression (VDK)
40V
Tension d'entrée (VIN)
GND
Masse
Manuel d'entretien
7
