13.2. Module sorties relais
Se référer au manuel ScriptEasy pour plus d'informations sur la gestion des entrées/sorties.
Ce module est équipé de 8 sorties relais composés respectivement d'une entrée 'COM' (commun) et
deux sorties 'NC' (normalement connecté) et 'NO' (normalement ouvert).

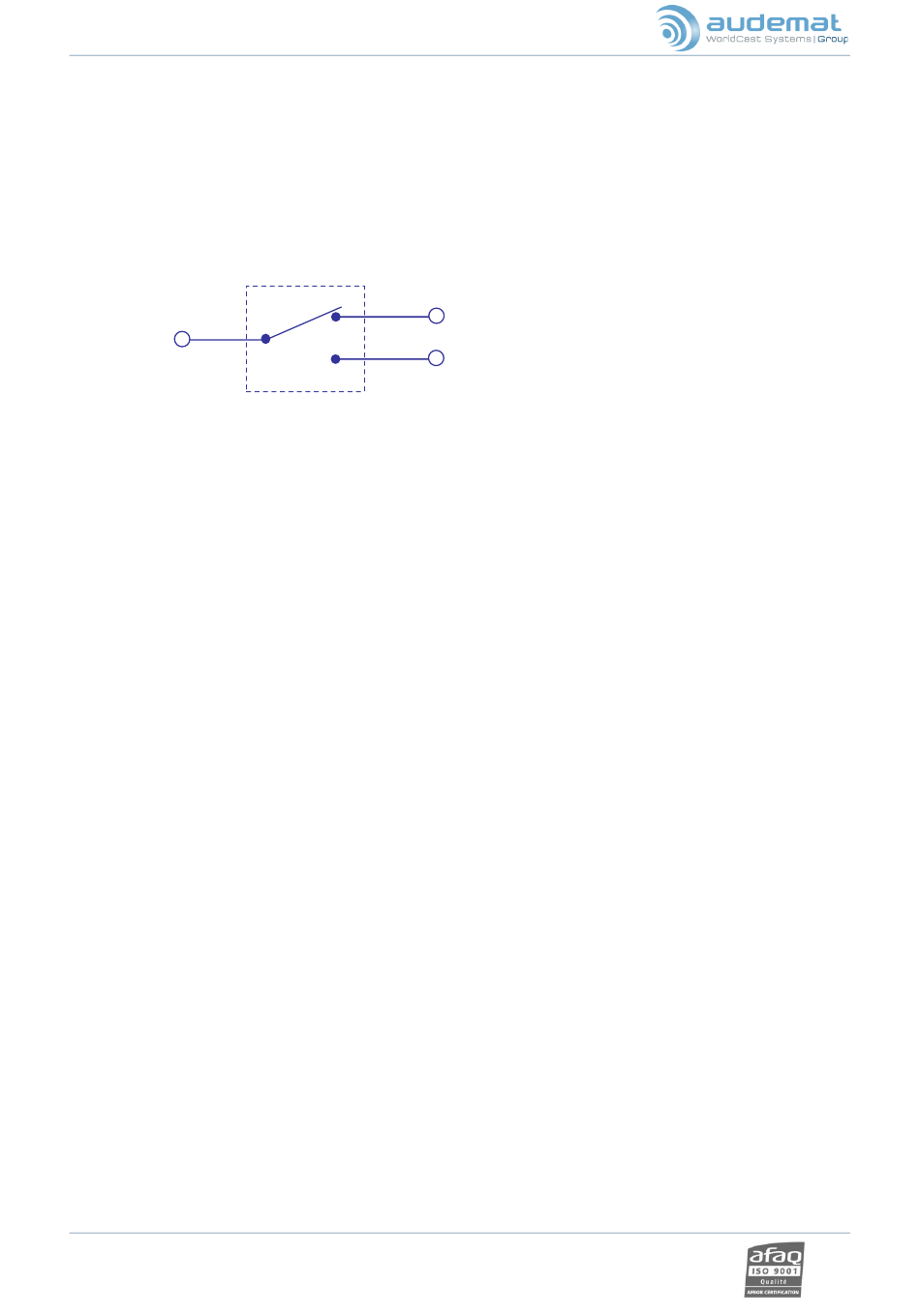

Schéma de principe :
COM
Lorsque le relais n'est pas activé, le com est relié en interne à la sortie NC.
Lorsque le relais est activé, le com est relié à la sortie NO.
Note : Lors d'un redémarrage de l'équipement, le commun est relié à la sortie NC.
Exemples d'utilisations :
1. Le relais peut être utilisé comme un interrupteur pour faire un contact sec entre le commun et une
des sorties (NC ou NO).
2. Il est aussi possible de mettre une alimentation sur le commun (par exemple l'alimentation +12 V
disponible sur la broche 13) et de commander cette alimentation pour en disposer ou non en sortie
(NC ou NO).
