Manuel utilisateur de L'AUDEMAT RDS Encoder v.1.1.x – 08/2020
A.2. Sorties relais
Se référer au manuel ScriptEasy pour plus d'informations sur la gestion des entrées/sorties.
8 sorties relais composées respectivement d'une entrée 'COM' (commun) et deux sorties 'NC' (normalement
connecté) et 'NO' (normalement ouvert).
➢
Lorsque le relais n'est pas activé, le com est relié en interne à la sortie NC.
➢
Lorsque le relais est activé, le com est relié à la sortie NO.
Lors d'un redémarrage de l'équipement, le commun est relié à la sortie NC.
◼ Exemples d'utilisations :
1. Le relais peut être utilisé comme un interrupteur pour faire un contact sec entre le commun et une des
sorties (NC ou NO).
2. Il est aussi possible de mettre une alimentation sur le commun (par exemple l'alimentation +12 V
disponible sur la broche 13) et de commander cette alimentation pour en disposer ou non en sortie (NC ou
NO).
◼

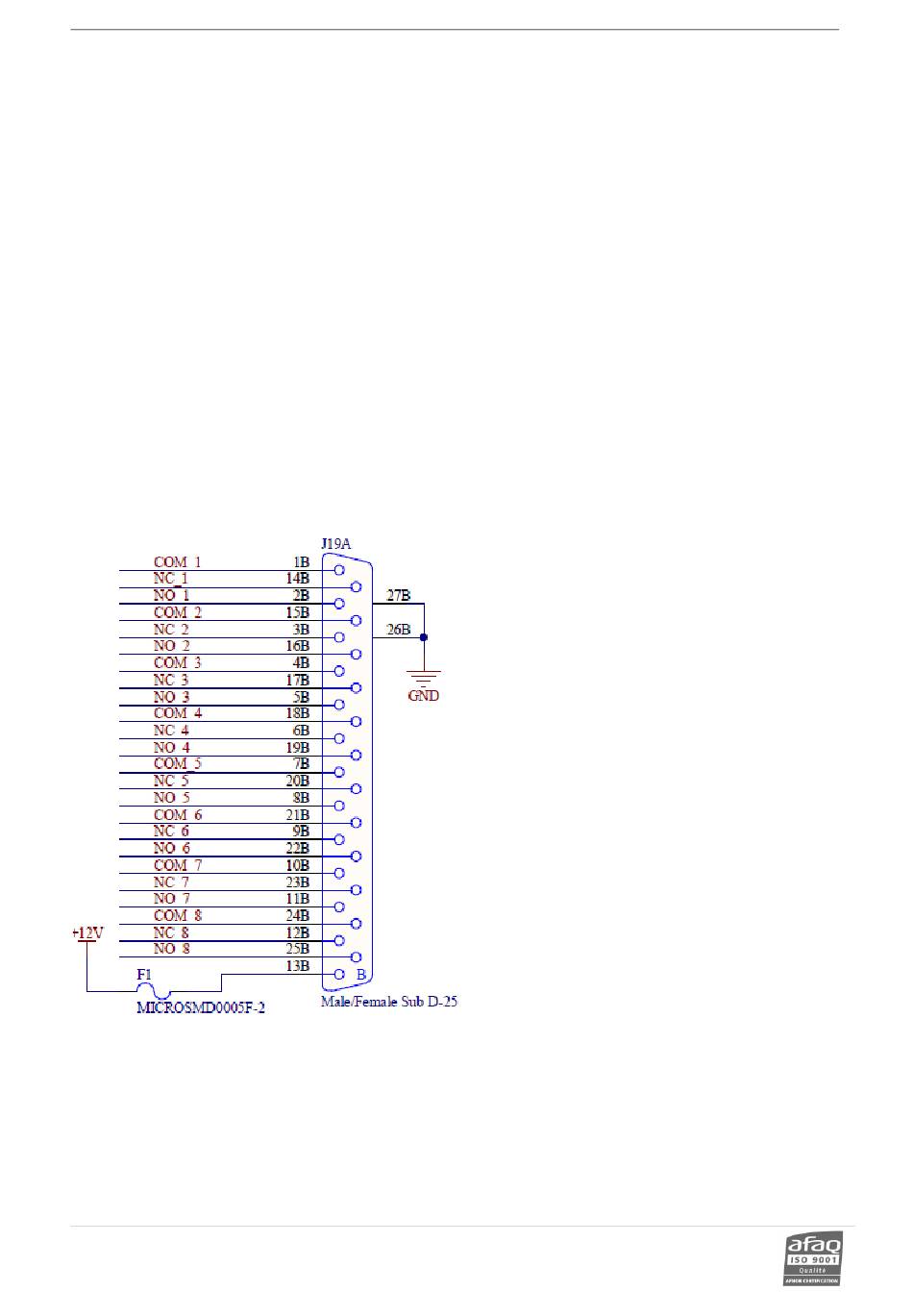

Plan de connexion externe des sorties relais :
Les connexions externes se font sur le connecteur SUB-D 25pts mâle.
➢
Chaque circuit relais peut supporter 5 A entre -50 V et +50 V.
➢
Une alimentation de +12 V avec un courant max de 250 mA est disponible sur la broche 13.
Head Office : Parc d'activites Kennedy - 20, avenue Neil Armstrong – 33700 Bordeaux-Merignac (France)
Tel +33 (0)5 57 928 928 –
contact@worldcastsystems.com – www.worldcastsystems.com
La masse de l'alimentation 12 V est
commune avec la masse du châssis.
Page 66
