Manuel utilisateur du GOLDENEAGLE AM 4.0.x – 07/2012
9.2.
Scan Analogique AM

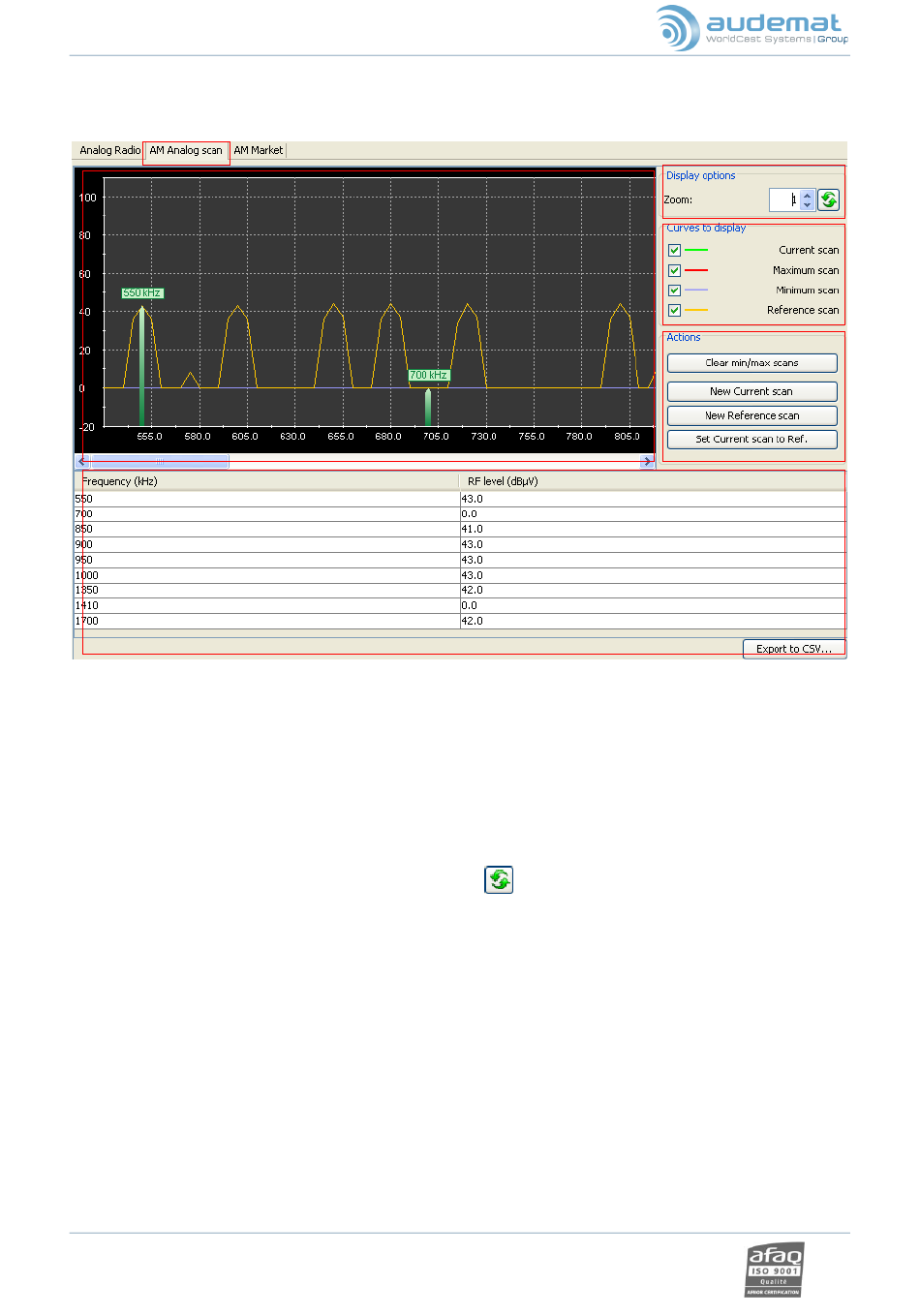

Activer l'onglet 'AM Scan' ou aller sur le menu 'Readings''AM Analog Scan' pour visualiser et configure le
scan.
1
Quatre scans sont affichés dans la zone graphique (1):
Scan courant (vert), dernier scan réalisé.
Scan maximum (rouge).
Scan minimum (violet).
Scan de référence (jaune), avec lequel est comparé le scan courant.
Chaque scan peut être masqué ou affiché à l'aide des cases à cocher (2).
Cinq niveaux de zoom sont disponibles. Utiliser le bouton
Survoler le scan avec la souris pour afficher les valeurs spécifiques pour les 4 scans.
Avant de valider la fonction d'alarme du scan (voir section 8.1), un scan de référence doit être réalisé par
l'unité (4). Pour définir le scan de référence, utiliser le bouton "New reference scan".
Dans cette section on peut aussi :
Effacer les scans min et max (Clear min/max scans).
Lancer un nouveau scan (New current scan). Le pas et l'étendu sont définis par l'utilisateur.
Lancer un nouveau scan de référence (New reference scan).
Définir un nouveau scan de reference à partir du scan courant (Set the current scan as
reference).
Le tableau présente les données du scan de référence sous forme de texte. Ces données peuvent être
exportées en cliquant sur le bouton "Export to CSV..." puis visualisées avec un tableur tel que Microsoft
Excel (5).
Head Office : Parc d'activites Kennedy - 20, avenue Neil Armstrong – F-33700 Bordeaux-Merignac (France)
Tel +33 (0)5 57 928 928 – Fax +33 (0)5 57 928 929 –
5
pour faire un zoom arrière (3).
