4.2.4 Blockschaltbild und Anschlußbelegung

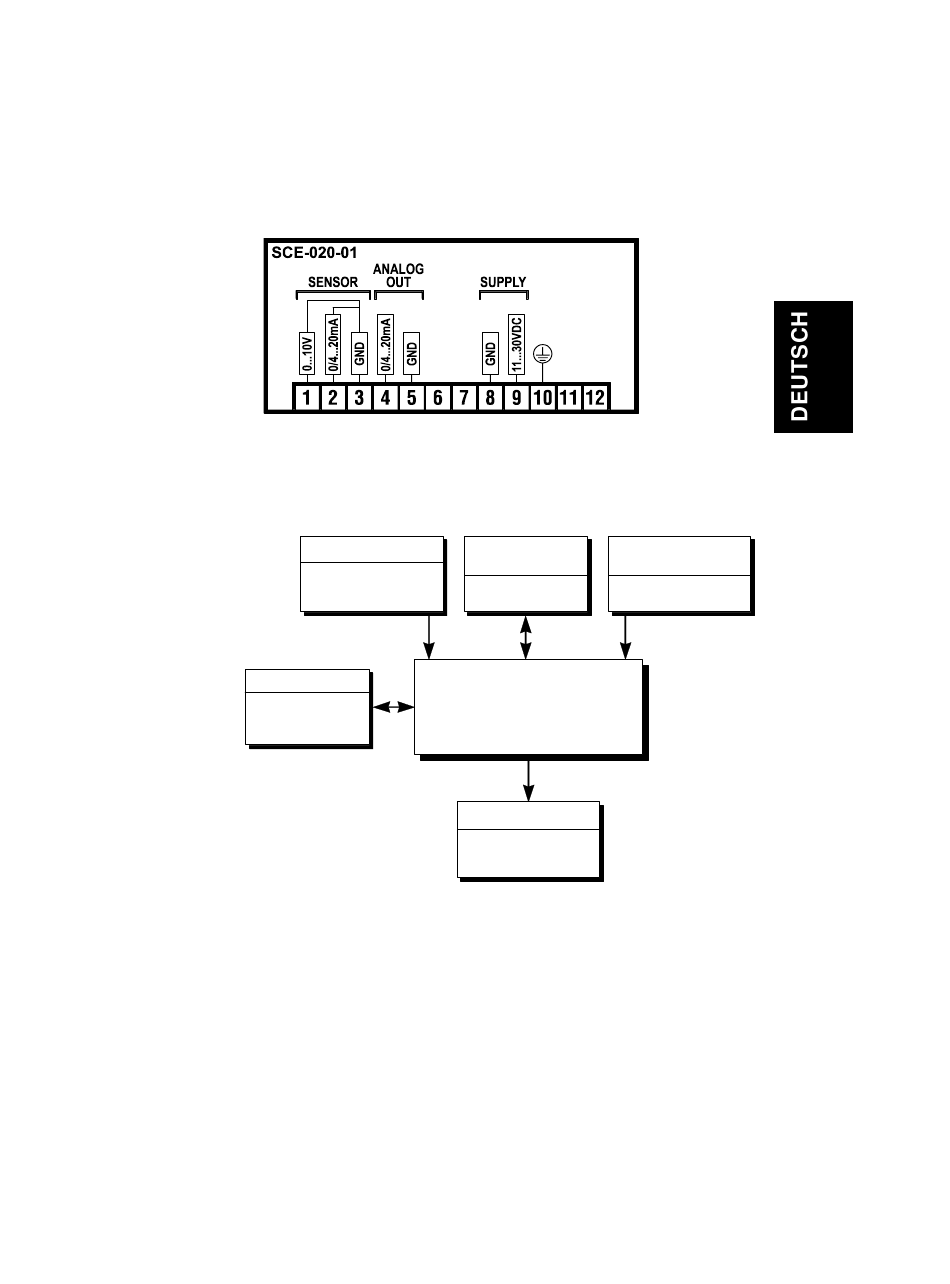

Abb.3 Anschlußbelegung SCE-020-01
Analogeingang
0...20mA / 4...20mA
od.
0...10V
Anzeige
LED 7-Segment
4-stellig
Anzeige bis 9999
Abb.4 Blockdiagramm SCE-020-01
Parameter- Spannungs-
speicher versorgung
EEPROM 11...30 VDC
Microcontroller
Analogausgang
0...20mA / 4...20mA
