Faire passer le câble
1
2
3
©2019 Precor Inc. | Tirage horizontal divergent RSL 310 | Guide d'assemblage
2 vis à tête bombée 5/16 x 1½ po
2 rondelles, 9 mm
Outil : Clé à douille, 13 mm (½ po) avec rallonge
34
4 vis à tête plate, M10 x 25 mm
45
Outil : Clé hexagonale, 6 mm
7
Matériel
Outils : Deux clés plates, 19 mm
Outils : Clé hexagonale, 8 mm
Clé hexagonale, 4 mm
Outils : Clé hexagonale, 8 mm
Clé plate, 19 mm
Clé dynamométrique
43

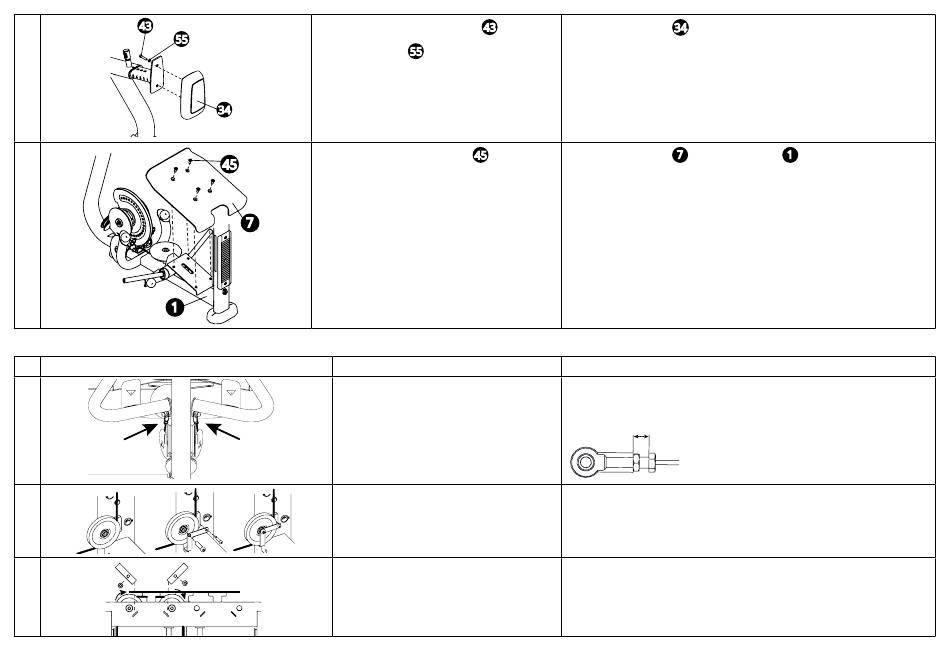

Fixez l'appui pectoral
que l'extrémité la plus large soit dirigée vers le siège.
55
45
Fixez le repose-pieds
Instructions
Assurez-vous que les câbles sont posés dans les gorges de la poulie.
Raccordez les câbles aux deux bras. Tenez les extrémités des tiges et
serrez-les. La distance maximale est de 25 mm.
Pour faire passer le câble autour de la poulie inférieure de la pile de poids,
retirez le dispositif de retenue de câble. Faites passer le câble autour de la
poulie, puis remettez le dispositif de retenue de câble en place.
Pour faire passer le câble dans les poulies supérieures de la pile de
poids, retirez les dispositifs de retenue de câble, faites passer les câbles
et remettez les dispositifs de retenue en place. Serrez à un couple de
67 Nm (50 ft-lb).
34
à la plaque de l'appui pectoral, en veillant à ce
7
1
au cadre principal
.
9
