©2019 Precor Inc. | Tirage horizontal divergent RSL 310 | Guide d'assemblage
1 vis à tête creuse M10 x 65 mm
52
2 rondelles, 11 mm
1 contre-écrou nylon M10
Outils : Clé hexagonale, 8 mm
Clé à douille, 17 mm
1 rondelle en caoutchouc
1 rondelle argentée, 13,5 mm
(diam. int.) x 35 mm (diam. extér.)
Outil : Clé dynamométrique
1 étiquette de poids
47

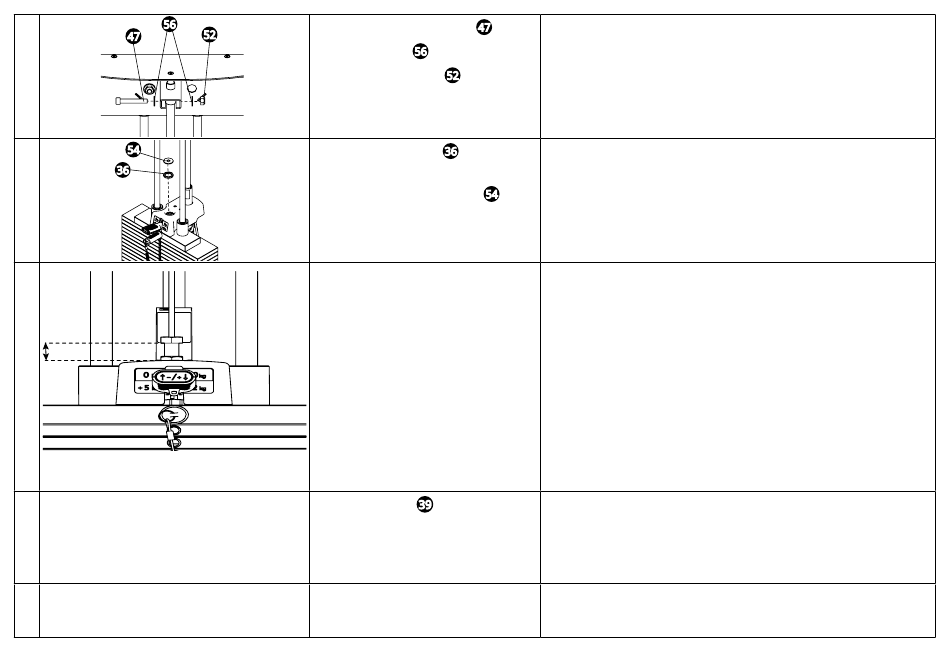

Remettez le capuchon sur la partie supérieure de la tige et fixez-la au cadre
de la pile de poids.
56
52
36
Placez les rondelles dans la partie supérieure du connecteur de câble dans la
poignée du poids supplémentaire.
54
Fixez le câble à la pile de poids. Vissez le boulon dans la structure de la plaque
supérieure jusqu'à ce que le câble respecte TOUTES les exigences suivantes.
Le poids supérieur commence à se séparer du deuxième poids.
9
La goupille peut être insérée facilement dans chaque poids.
9
Le poids supplémentaire s'enclenche lorsque le loquet est en
9
position basse.
Le boulon de câble comprend au moins six pas de filetage dans la tige
9
du sélecteur du poids supplémentaire.
L'espace entre la partie inférieure du contre-écrou et la partie supérieure de
la rondelle ne doit pas dépasser
Serrez le boulon de blocage contre la tige de sélection à un couple de
81 Nm (50 ft-lb).
Vérifiez et ajustez les raccordements des câbles au niveau des bras si nécessaire.
39
Retirez le verso des étiquettes. Alignez les trous supérieurs et mettez la
goupille dans le trou. Retirez la goupille et placez-la dans un trou plus bas
sur les étiquettes. Alignez de nouveau les étiquettes au besoin, puis appuyez
fermement sur les poids. Frottez vigoureusement et minutieusement pour les
coller. Enlevez le surplus d' é tiquette et frottez à nouveau les étiquettes restantes.
Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le
lubrifiant Tri-Flow Superior Lubricant. Enlevez l'excédent à l'aide d'un chiffon
ou d'un mouchoir en papier propre.
41 mm (1,61 po).
