4
47
56
5
16
15
8
13
8
6
7
8
56
48
©2019 Precor Inc. | Tirage horizontal divergent RSL 310 | Guide d'assemblage
19
1 vis à tête creuse M10 x 65 mm
2 rondelles, 11 mm
1 contre-écrou nylon M10
Outils : Clé hexagonale, 8 mm
Clé à douille, 17 mm
1 tige de guidage avec capuchon
52
2 embouts de protection
1 entretoise de poids supplémentaire,
127 mm (5 po)
1 poids supplémentaire
1 poignée du poids supplémentaire
1 contrepoids
22
Outils : Clé hexagonale, 6 mm
Clé dynamométrique
47

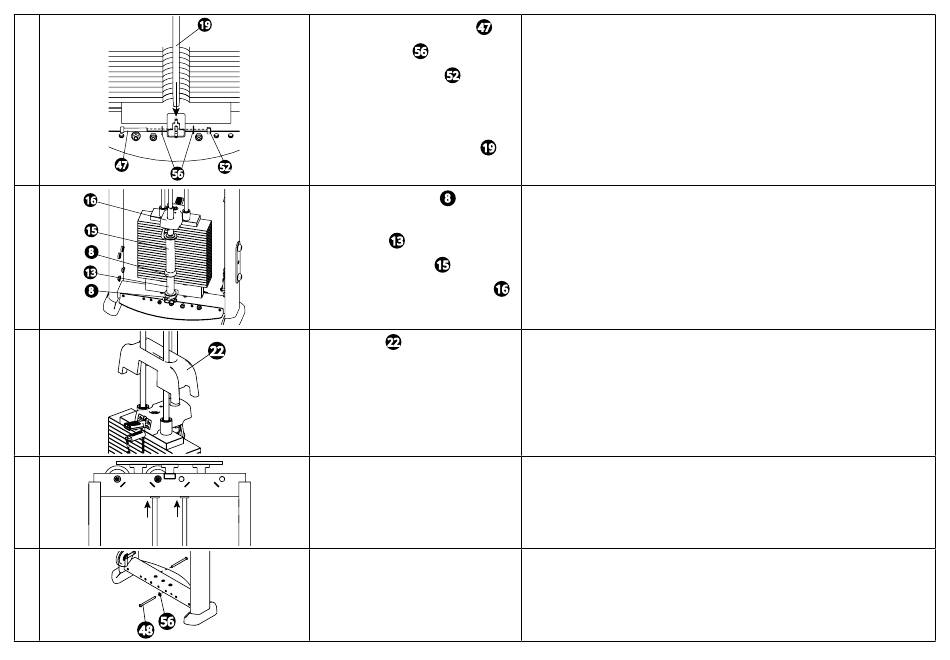

Préparez la base inférieure pour la structure du poids supplémentaire. Insérez la
vis de retenue dans le support de l'entretoise de la pile de poids.
56
52
Retirez le capuchon de la tige de guidage et placez la tige dans l'ouverture du
19
support fixée par la vis.
8
Placez un embout de protection sur la troisième tige de guidage, puis
l'entretoise de poids supplémentaire, un autre embout de protection,
le poids supplémentaire et la poignée du poids supplémentaire.
13
15
16
22
Placez le contrepoids sur les deux tiges avant et la poignée.
Redressez les deux tiges de guidage avant en position verticale. Demandez à
votre assistant de soulever les tiges de guidage dans la partie supérieure du
cadre.
Pendant que l'assistant tient les tiges dans le cadre supérieur, remettez les deux
boulons en place sous les tiges de guidage du cadre inférieur et fixez-les à la
plaque de protection. Laissez les tiges de guidage tomber sur les boulons et
serrez-les complètement.
Serrez les vis M10 à un couple de 43 Nm (32 ft-lb).
11
