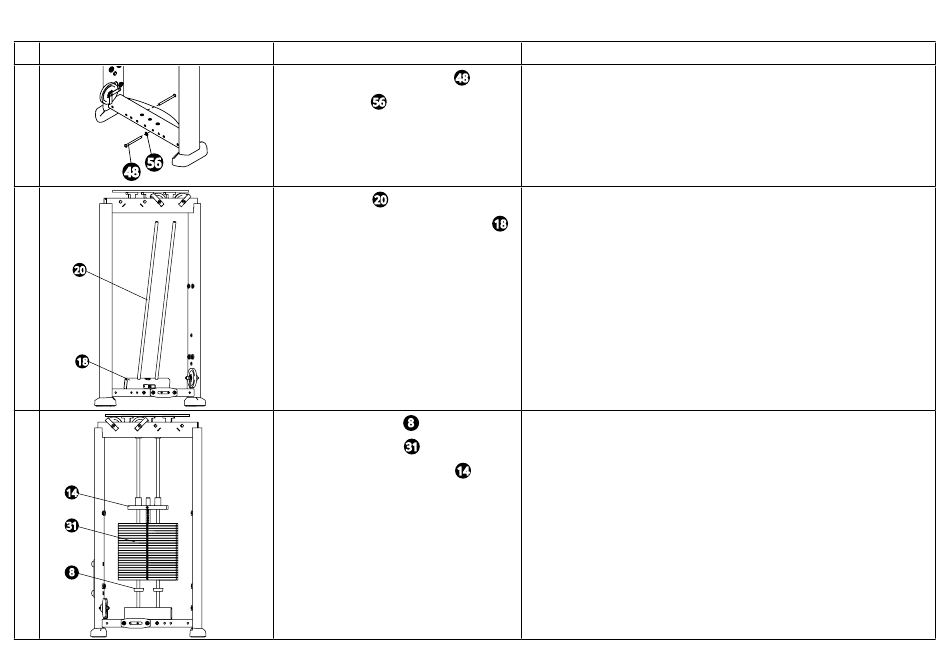

Terminer la pile de poids
1
56
48
2
20
18
3
14
31
8
©2019 Precor Inc. | Tirage horizontal divergent RSL 310 | Guide d'assemblage
Matériel
2 vis à tête bombée M10 x 125 mm
48
1 rondelle, 11 mm
56
Outil : Clé hexagonale, 6 mm
2 tiges de guidage
20
1 entretoise de pile de poids, 25 mm (1 po)
8
2 embouts de protection
23 poids de 4,5 kg (10 lb)
31
1 structure de la plaque supérieure
14
Instructions
Retirez les vis des tiges de guidage installées à l'étape 1 de l'assemblage du cadre.
Alignez l'entretoise de la pile de poids sur les trous à la base de la tour. Insérez
les deux tiges de guidage de poids et penchez-les vers l'extérieur d'environ 15 cm
18
(6 pouces) pour avoir suffisamment d'espace pour les poids. Le côté plat de
l'entretoise de la pile de poids doit se trouver côté utilisateur.
Faites glisser un embout de protection sur chaque tige. Mettez les poids sur les
tiges. Assurez-vous que le côté avec les trois trous se trouve côté utilisateur et
le trou seul à l'arrière. Mettez la plaque supérieure sur les poids. Les poids et la
plaque supérieure doivent être alignés à ras du côté utilisateur.
10
