Régulateur N1200
RÉGULATEUR DE PROCESSUS – MODE D'EMPLOI – V2.0x K
AVERTISSEMENTS DE SÉCURITÉ
Les symboles ci-dessous sont utilisés sur l'appareil et tout au long de
ce manuel pour attirer l'attention de l'utilisateur sur des informations
importantes concernant la sécurité en général et l'utilisation.
ATTENTION
Lisez soigneusement ce
manuel avant d'installer et
mettre en service cet appareil
Toutes les recommandations de sécurité contenues dans ce manuel
doivent être respectées pour assurer la sécurité personnelle et éviter
d'endommager l'appareil ou le système. Si l'appareil est utilisé d'une
manière autre que celle spécifiée dans ce manuel, les protections de
sécurité de l'appareil peuvent ne pas être efficaces.
PRÉSENTATION

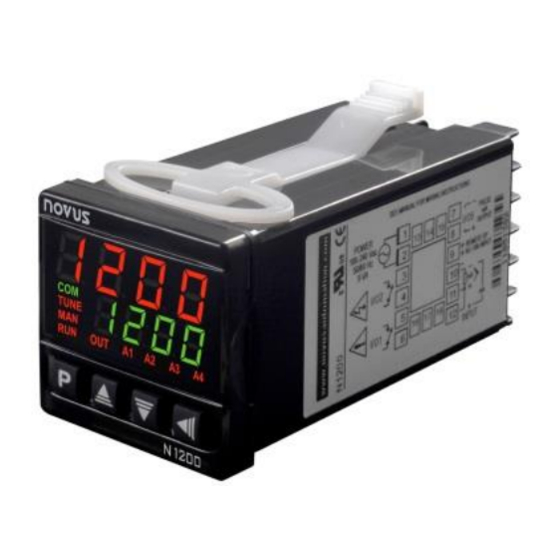

Le N1200 est un régulateur de process extraordinairement
polyvalent. Il contient en un seul instrument toutes les principales
caractéristiques nécessaires à la grande majorité des processus
industriels. Il accepte dans un seul modèle pratiquement tous les
capteurs et les signaux utilisés dans l'industrie et fournit les
principaux types de sortie nécessaires pour le fonctionnement de
divers processus.
La configuration peut être effectuée directement sur le régulateur ou
à l'aide de l'interface USB lorsque le logiciel QuickTune sont
installés sur un ordinateur. Une fois l'appareil connecté à l'USB, il est
reconnu en tant qu'un port de communication série (COM)
fonctionnant avec le protocole Modbus RTU.
Grâce à l'interface USB, même si elle est déconnectée de
l'alimentation, la configuration effectuée dans un appareil peut être
sauvegardée dans un fichier et répétée dans d'autres appareils
nécessitant la même configuration.
Il est important de lire attentivement ce manuel avant d'utiliser le
régulateur. Vérifiez si la version de ce manuel correspond à la
version de l'appareils (la version du micrologiciel est affichée lorsque
le régulateur est sous tension). Les principales caractéristiques du
N1200 sont :
Entrée multi-capteurs universelle, sans modification matérielle ;
•
Protection pour le cas d'un capteur ouvert dans n'importe quelle
•
condition ;
Sortie de régulation type relais, 4-20 mA et impulsion
•
disponibles ;
Autoréglage des paramètres PID ;
•
Fonction automatique / manuelle avec transfert sans-à-coups ;
•
Quatre modes d'alarmes indépendantes, avec des fonctions de
•
minimum, maximum, différentiel (écart), capteur ouvert et
événement ;
Fonctions de minuterie pouvant être associées aux alarmes ;
•
Retransmission de PV ou SP en 0-20 mA ou 4-20 mA ;
•
Entrée pour la consigne (Setpoint) déportée ;
•
Entrée numérique avec 5 fonctions ;
•
Démarrage progressif programmable ;
•
NOVUS AUTOMATION
ATTENTION OU DANGER
Risque de choc électrique
Rampes et paliers avec 20 programmes de 9 segments, pouvant
•
être liés, résultant en 180 segments ;
Code d'accès pour la protection du clavier ;
•
Fonction LBD (loop break detector) ;
•
Alimentation universelle.
•
CONFIGURATION / CARACTÉRISTIQUES
SELECTION DE L'ENTRÉE
Le type d'entrée à utiliser est défini lors de la configuration de
l'appareil. Le Tableau 1 ci-dessous présente toutes les options
disponibles :
TYPE CODE
J Plage : -110 à 950 ºC (-166 à 1742 ºF)
Tc j
K Plage : -150 à 1370 ºC (-238 à 2498 ºF)
Tc k
T Plage : -160 à 400 ºC (-256 à 752 ºF)
Tc t
N Plage : -270 à 1300 ºC (-454 à 2372 ºF)
Tc n
R Plage : -50 à 1760 ºC (-58 à 3200 ºF)
Tc r
S Plage : -50 à 1760 ºC (-58 à 3200 ºF)
Tc s
B Plage : 400 à 1800 ºC (752 à 3272 ºF)
Tc b
E Plage : -90 à 730 ºC (-130 à 1346 ºF)
Tc e
Pt100 Plage : -200 à 850 ºC (-328 à 1562 ºF)
Pt
0-20 mA
L0. 2 0
4-20 mA
L4. 2 0
0–50 mV
L0. 5 0
Indication Programmable -1999 à 9999.
0-5 Vcc
L0. 5
0-10 Vcc
L0. 1 0
ln j
Ln k
ln t
ln n
4-20 mA
NON La plage d'indication varie selon le capteur
ln r
LINÉAIRE
ln s
ln b
ln E
Ln. P t
Tableau 1 - Types d'entrées
Remarque : Tous les types d'entrées disponibles sont déjà
étalonnés en usine.
SÉLECTION DES SORTIES, DES ALARMES ET DES ENTRÉES
NUMÉRIQUES
Le régulateur a des canaux d'entrée et sortie (E/S) qui peuvent avoir
différentes fonctions : sortie de régulation, sortie numérique, entrée
numérique, sortie d'alarme, retransmission de la PV (variable de
processus) et de la SP (consigne). Ces canaux sont identifiés
comme E/S1, E/S2, E/S3, E/S4 et E/S5.
Le régulateur standard a les caractéristiques suivantes :
E/S1- Sortie relais SPST-NO ;
E/S2 - Sortie relais SPST-NO ;
E/S5- Sortie de courant, sortie numérique, entrée numérique.
PLAGE DE MESURE
Signal analogique linéaire
Signal analogique non linéaire
sélectionné.
