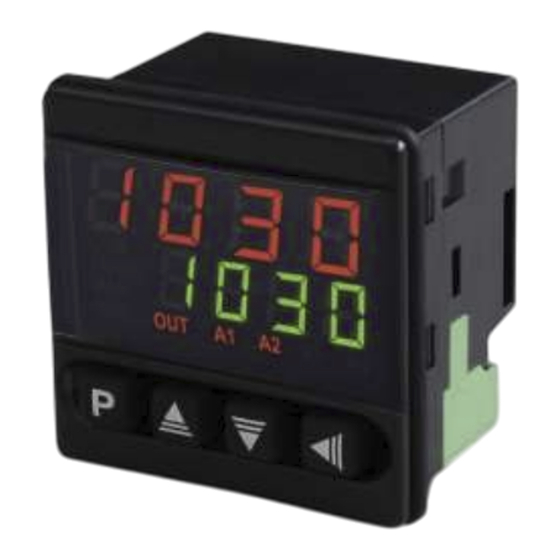

Régulateur N1030

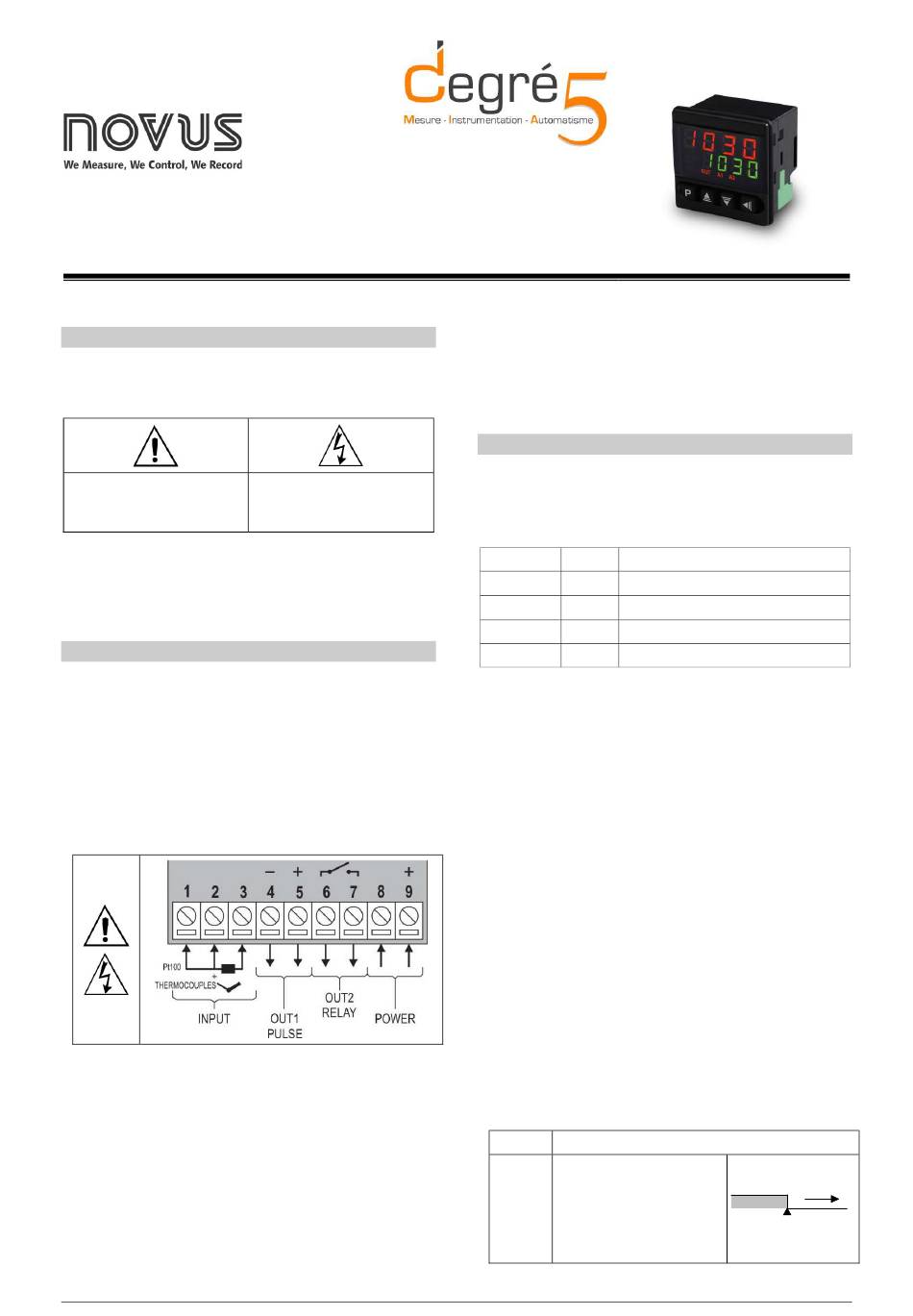

REGULATEUR DE TEMPERATURE – MANUEL D'INSTRUCTIONS – V1.0x A
ALERTES DE SECURITE
Les symboles ci-dessous sont employés sur l'appareil et dans tout ce
document pour attirer l'attention de l'utilisateur sur les informations de
sécurité.
CAUTION:
Lire ce manuel complètement
.
avant d'installer l'appareil
Toutes les instructions relatives à la sureté de ce manuel doivent être
observées pour assurer la sureté du personnelle et pour empêcher les
dommages à l'instrument ou au système. Si l'instrument est utilisé
d'une façon non recommandée par le constructeur, la protection
fournie par l'appareil peut être altérée.
INSTALLATION / RACCORDEMENT
Le régulateur doit être installé sur un panneau, suivant les étapes
décrites ci dessous

Faire une découpe de 46 x 46 mm ;

Enlever les brides de support du régulateur ;

Insérer l'appareil dans le panneau ;

Glisser les brides sur les côtés de l'appareil.
RACCORDEMENTS ELECTRIQUE
Fig. 01 Dessous montre les bornes électriques du régulateur:
Connexions du panneau arrière
Fig. 01 -
RECOMMENDATIONS POUR L' INSTALLATION
 Toutes les connexions électriques sont effectuées sur les bornes
à vis à l'arrière du régulateur.
 Pour réduire au minimum le bruit électrique, les connexions basse
tension Dc et le câblage d'entrée du capteur doivent être placés
loin des conducteurs d'alimentation à courant fort. Si cela n'est pas
pratique, utilisez des câbles blindés. En général, maintenir la
longueur des câbles au minimum.
 Tous les instruments électroniques doivent être alimentés par un
réseau propre, propre à l'instrumentation.
DEGRE 5 04 37 41 04 94
CAUTION OR DANGER:
Risque de choc électrique
 Il est fortement recommandé d'appliquer les FILTRES de RC
(suppresseur de bruit) aux bobines de contacteur, aux solénoïdes,
etc. Dans toute application, il est essentiel de considérer ce qui
peut arriver quand une partie quelconque du système échoue. Les
caractéristiques du contrôleur ne peuvent pas assurer une
protection totale.
FONCTIONNALITÉS
SELECTION TYPE D'ENTREE
Tableau 01 Montre les types de capteurs acceptés et leurs codes et
gammes respectifs. Accéder au paramètre
INPUT pour sélectionner le capteur approprié.
TYPE CODE
J Tc j Echelle: -110 à 950 ºC (-166 à 1742 ºF)
K Tc k Echelle: -150 à 1370 ºC (-238 à 2498 ºF)
T Echelle: -160 à 400 ºC (-256 à 752 ºF)
Tc t
Pt100
Pt Echelle: -200 à 850 ºC (-328 à 1562 ºF)
Tableau 01 – Types d'entrée
Le type d'entrée doit être le premier paramètre à configurer sur le
régulateur. Toute modification
automatiquement les autres paramètres L'utilisateur doit vérifier la
configuration chaque fois qu'une modification de type d'entrée se
produit.
SORTIES
Le contrôleur dispose de deux sorties. L'utilisateur peut configurer ces
sorties pour qu'elles fonctionnent comme sortie de commande (Ctrl)
ou sortie d'alarme (al)
OUT1 – Sortie tension impulsion, 5 Vdc / 25 mA
OUT2 - Sortie relais SPST-NO
SORTIE DE CONTRÔLE (CTRL)
La stratégie de contrôle peut être ON / OFF (lorsque PB = 0.0) ou PID.
Les paramètres PID peuvent être déterminés automatiquement
permettant la fonction d'auto-réglage (ATun) La stratégie de contrôle
peut être ON / OFF (lorsque PB = 0.0) ou PID. Les paramètres PID
peuvent être déterminés automatiquement permettant la fonction
d'auto-réglage (ATun).
SORTIE ALARME (al)
Le contrôleur contient 2 alarmes qui peuvent être dirigées (affectées)
vers n'importe quel canal de sortie. Les fonctions d'alarme sont
décrites dans le Tableau 02.
La sortie n'est pas utilisée comme alarme.
off
Alarme de valeur minimale
absolue. Déclenche lorsque
la valeur de PV mesurée est
lo
inférieure à la valeur définie
pour la consigne d'alarme
(SPAL).
TYPE dans le niveau
ECHELLE DE MESURE
du type d'entrée modifie
PV
SPAL
