N1020 Régulateur Température
MANUEL D'INSTRUCTIONS – V1.0x A
INTRODUCTION

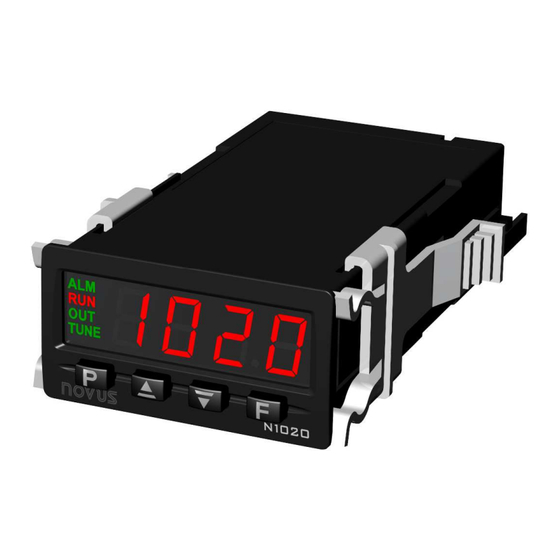

Le petit régulateur par sa taille N1020, accepte la plupart des sondes
de température utilisé dans l'industrie et ses 2 sorties peuvent être
configuré comme sortie de régulation ou
également un algorithme auto-adaptatif des paramètres PID.
La programmation de l'appareil est effectuée par le clavier en face
avant sans aucun changement de matériel. La configuration de
l'entrée, des sorties, de l'alarme et d'autre fonction sont
programmées par les touches en face avant.
Il est très important que les utilisateurs lisent soigneusement ce
manuel avant d'employer le régulateur. Les caractéristiques
principales du régulateur N1020 sont :
•
Entrée universelle ;
•
Auto-adaptation des paramètres PID;
•
2 sorties: 1 relais et 1 impulsion logique SSR;
•
Fonctions des sorties: Régulation, Alarme1 et Alarme 2;
•
8 fonctions distinctes d'alarme;
•
Temporisation programmable;
•
Touche fonction pour activer / désactiver les sorties, remise à
zéro et marche / arrêt du temporisateur;
•
Soft-start programmable;
•
Rampe et pallier programmable
•
Mot de passé de protection;
•
Possibilité de rétablir la calibration d'usine;
•
Alimentation universelle.
RACCORDEMENTS INSTALLATION
Le régulateur doit être fixé sur un panneau, suivant les étapes
décrites ci-dessous:
•
Faire une découpe de 23 x 46 mm;
•
Enlever les étriers de chaque côtés de l'appareil ;
•
Insérer l'appareil dans la découpe;
•
Glisser les étriers sur les côtés de l'appareil.
Degré 5 Tel: 04 37 41 04 94- Fax : 04 37 20 06 39 - mail : contact@degre5.com – site : www.degre5.com
RECOMMENDATIONS POUR L'INSTALLATION
•
alarme. Il possède
•
•
•
•
RACCORDEMENTS ELECTRIQUE
L'ensemble des raccordements sont dessinés sur la Figure 3. Les
options disponibles sont portées sur l'étiquette de l'appareil :
CARACTERISTIQUES
SELECTION TYPE D'ENTREE
Pour choisir le type d'entrée (dans le paramètre "tYPE
1 ci dessous.
Tous les raccordements électriques de l'appareil se font sur les
bornes à vis à l'arrière de l'appareil. L'appareil accepte des
câbles de 0.5 à 1.5 mm2 (16 à 22 AWG). Le couple de serrage
doit être 0.4 Nm (3.5 lb in).
Pour réduire les parasites, tous les raccordements des signaux
basse tension et du capteur doivent être séparé des câbles
d'alimentation. Si possible utiliser des câbles blindés.
Toute l'instrumentation doit être alimentée par réseau
d'alimentation spécifique.
Il est recommandé de placer des filtres RC aux bobines des
contacteurs.
Toute défaillance du système devra être prise en compte afin
d'éviter de causer des dommages.
Figure 03 –
Raccordement électrique
Type Code
J Echelle: -110 à 950 ºC (-166 à 1742 ºF)
Tc j Tc j Tc j Tc j
K Tc k Tc k Echelle: -150 à 1370 ºC (-238 à 2498 ºF)
Tc k Tc k
T Echelle: -160 à 400 ºC (-256 à 752 ºF)
Tc t Tc t Tc t Tc t
N Echelle: -270 à 1300 ºC (-454 à 2372 ºF)
Tc n Tc n Tc n Tc n
R Tc r Tc r Echelle: -50 à 1760 ºC (-58 à 3200 ºF)
Tc r Tc r
S Echelle: -50 à 1760 ºC (-58 à 3200 ºF)
Tc s Tc s Tc s Tc s
B Echelle: 400 à 1800 ºC (752 à 3272 ºF)
Tc b Tc b Tc b Tc b
E Tc e Tc e Echelle:-90 à 730 ºC (-130 à 1346 ºF)
Tc e Tc e
Pt100 Echelle: -200 à 850 ºC (-328 à 1562 ºF)
Pt Pt Pt Pt
tYPE tYPE") du Tableau tYPE
Echelle de mesure
