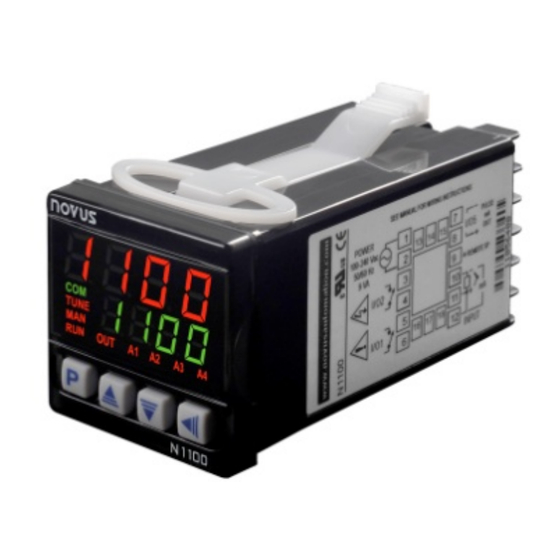

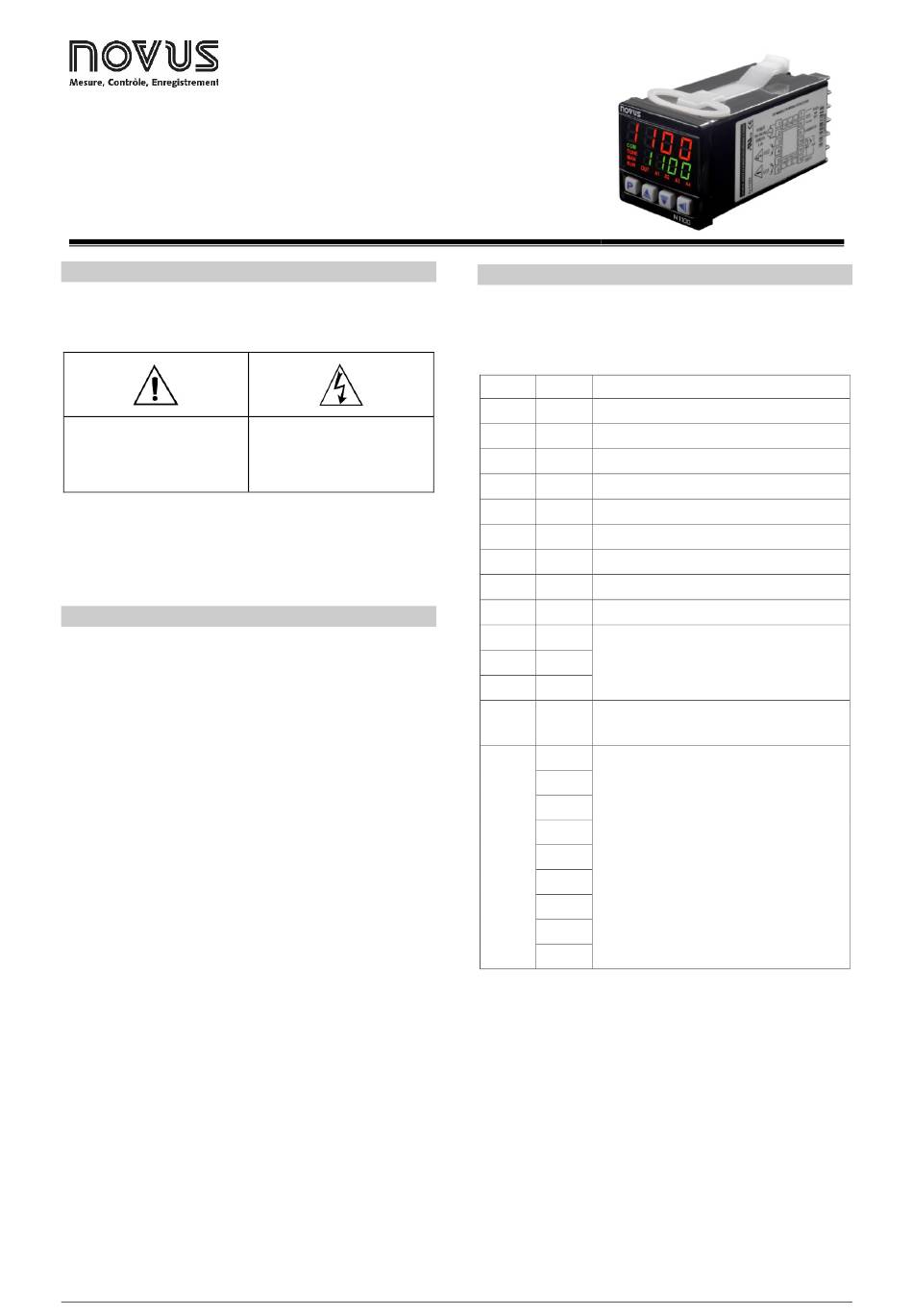

Régulateur N1100
RÉGULATEUR UNIVERSEL – MODE D'EMPLOI – V4.0x K
AVERTISSEMENTS DE SÉCURITÉ
Les symboles ci-dessous sont utilisés sur l'appareil et tout au long de
ce manuel pour attirer l'attention de l'utilisateur sur des informations
importantes concernant la sécurité et l'utilisation de l'appareil.
ATTENTION
Lisez soigneusement ce manuel
avant d'installer et d'opérer
l'appareil
Toutes les recommandations de sécurité doivent être observées pour
assurer la sécurité du personnel et éviter d'endommager l'instrument
ou le système. Si l'appareil est utilisé d'une manière autre que celle
spécifiée dans ce manuel, ses protections de sécurité peuvent ne pas
être efficaces.
PRÉSENTATION
C'est un régulateur de processus très polyvalent. Dans un seul
modèle, il accepte la plupart des capteurs et signaux utilisés dans
l'industrie et offre les principaux types de sortie requises pour le
fonctionnement en plusieurs processus.
La configuration peut être effectuée directement sur le régulateur ou à
l'aide de l'interface USB lorsque le logiciel QuickTune sont installés
sur un ordinateur. Une fois l'appareil connecté à l'USB, il est reconnu
en tant qu'un port de communication série (COM) fonctionnant avec le
protocole Modbus RTU.
À l'aide de l'interface USB, la configuration réalisée sur un appareil,
même s'il est débranché de l'alimentation, peut être sauvegardée en
fichier et reproduite sur d'autres appareils qui requièrent la même
configuration.
L'utilisateur doit lire soigneusement ce mode d'emploi avant d'utiliser
le régulateur. Vérifier si les versions du mode d'emploi et de
l'instrument sont les correspondantes (le numéro de la version
logicielle est affiché quand le régulateur est mis sous tension).
CARACTÉRISTIQUES PRINCIPALES
• Entrée universelle multi-capteurs, sans modification matérielle ;
• Protection contre rupture du capteur dans toutes les conditions ;
• Sorties type relais, 4-20mA et impulsion, toutes disponibles ;
• Autoréglage des paramètres PID ;
• Fonction automatique/manuelle avec transfert sans à-coups ;
• 4 alarmes indépendantes avec les fonctions minimum, maximum,
différentielle (écart), rupture du capteur et événement ;
• Temporisation d'alarmes ;
• Retransmission de PV ou SP en 0-20 mA ou 4-20 mA ;
• Entrée pour la consigne déportée ;
• Entrée numérique avec 5 fonctions ;
• Démarrage progressif programmable ;
• 7 programmes de rampes et paliers de 7 segments chacun ;
• Code d'accès pour la protection du clavier ;
• Alimentation 100-240 V.
NOVUS AUTOMATION
ATTENTION OU DANGER
Risque de choc électrique
CONFIGURATION / FONCTIONNALITÉS
SÉLECTION DE L'ENTRÉE
Le type d'entrée à être utilisé par le régulateur est défini lors de sa
configuration. Le Tableau 1 présente toutes les options disponibles.
TYPE
CODE
CARACTÉRISTIQUE / PLAGE DE MESURE
J
Plage : -110 à 950 ºC (-166 à 1742 ºF)
Tc j
K
Plage : -150 à 1370 ºC (-238 à 2498 ºF)
Tc k
T
Plage : -160 à 400 ºC (-256 à 752 ºF)
Tc t
N
Plage : -270 à 1300 ºC (-454 à 2372 ºF)
Tc n
R
Plage : -50 à 1760 ºC (-58 à 3200 ºF)
Tc r
S
Plage : -50 à 1760 ºC (-58 à 3200 ºF)
Tc s
B
Plage : 400 à 1800 ºC (752 à 3272 ºF)
Tc b
E
Plage : -90 à 730 ºC (-130 à 1346 ºF)
Tc e
Pt100
Plage : -200 à 850 ºC (-328 à 1562 ºF)
Pt
0–50 mV
L. 0 . 5 0
Signal analogique linéaire
4-20 mA
L. 4 . 2 0
Indication programmable de -1999 à 9999
0-5 Vcc
L0. 5
Avec extraction de racine carrée
4-20 mA
sqrt
Indication programmable de -1999 à 9999
ln j
Ln k
ln t
ln n
4-20 mA
Signal analogique non linéaire
NON
ln r
Plage d'indication selon le capteur relié.
LINÉAIRE
ln s
ln b
ln E
Ln. P t
Tableau 1 – Types d'entrée
Remarque : tous les types d'entrée disponibles sont déjà étalonnés
en usine.
SÉLECTION
DES
SORTIES,
NUMÉRIQUES
Le régulateur dispose de canaux d'entrée et sortie (E/S) qui, selon
leurs caractéristiques, peuvent prendre plusieurs fonctions : sortie de
régulation, sortie d'alarme, entrée numérique, retransmission de la
variable de processus (PV) et de la consigne (SP). Ces canaux sont
identifiés comme E/S 1, E/S 2, E/S 3, E/S 4 et E/S 5.
ALARMES
ET
ENTRÉES
1/11
