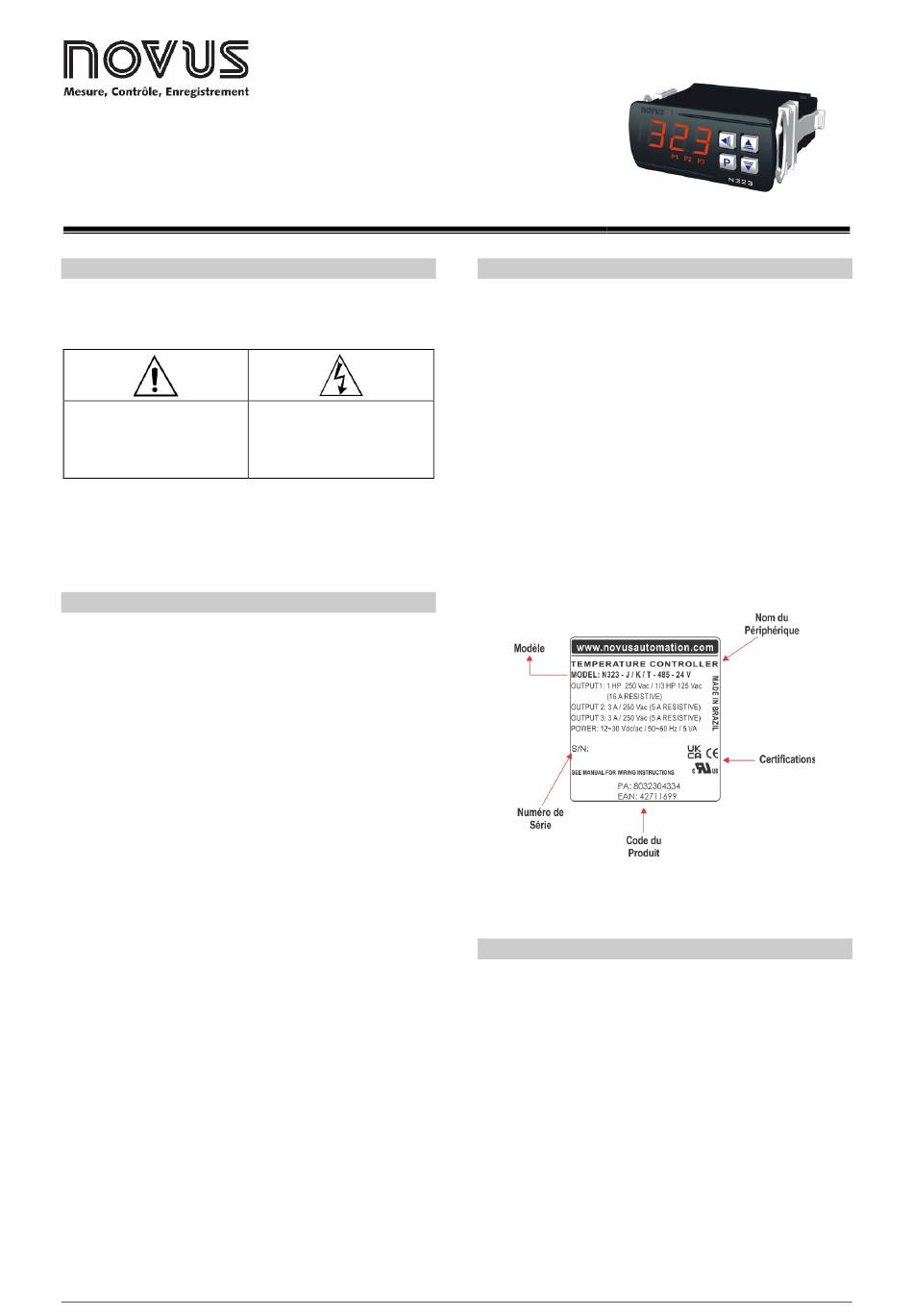

Novus N321 Mode D'emploi

N321, N322, N323
RÉGULATEURS DE TEMPÉRATURE - MODE D'EMPLOI - V1.8x
1.

AVERTISSEMENTS DE SÉCURITÉ

Les symboles ci-dessous sont utilisés sur l'équipement et tout au long
de ce manuel pour attirer l'attention de l'utilisateur sur des informations
importantes relatives à la sécurité et à l'utilisation de l'équipement.
ATTENTION :
Lisez entièrement le mode
d'emploi avant d'installer et
d'utiliser l'équipement.
Toutes les recommandations de sécurité apparaissant dans ce manuel
doivent être observées pour assurer la sécurité personnelle et pour
éviter d'endommager l'instrument ou le système. Si l'instrument est
utilisé d'une manière autre que celle spécifiée dans ce manuel, les
protections de sécurité de l'équipement peuvent ne pas être efficaces.
2.

SOMMAIRE

1. AVERTISSEMENTS DE SÉCURITÉ........................................... 1
2. SOMMAIRE ................................................................................. 1
3. PRÉSENTATION ......................................................................... 1
4. SPÉCIFICATIONS ....................................................................... 1
5. RACCORDEMENTS ÉLECTRIQUES ......................................... 2
5.1 MODÈLE N321 .................................................................................. 2
5.2 MODÈLE N322 .................................................................................. 2
5.3 MODÈLE N323 .................................................................................. 3
5.4 RECOMMANDATIONS POUR L'INSTALLATION ............................ 3
6. OPÉRATION................................................................................ 3
6.1 NIVEAU 1 - NIVEAU DE REGLAGE DE CONSIGNE ...................... 3
6.2 NIVEAU 2 - NIVEAU DE FONCTIONNEMENT ................................ 3
6.3 NIVEAU 3 - NIVEAU D'ETALONNAGE ............................................ 4
7. FONCTIONNEMENT ................................................................... 5
7.1 FONCTIONNEMENT DU MODÈLE N321......................................... 5
7.2 FONCTIONNEMENT DES MODÈLES N322 et N323 ...................... 5
7.3 FONCTIONS D'ALARME DES MODELES N322 ET N323 .............. 5
7.4 MINUTERIE D'ALARME DU MODÈLE N323 ................................... 5
8. PROTECTION DE CONFIGURATION ........................................ 5
8.1 FONCTIONNEMENT DE LA PROTECTION DE CONFIGURATION ...... 6
9. CODE MAÎTRE ............................................................................ 6
9.1 COMMENT UTILISER LE CODE MAITRE ....................................... 6
10. AVERTISSEMENT D'ERREUR ................................................... 6
11. COMMUNICATION SÉRIE .......................................................... 6
11.1 CARACTÉRISTIQUES ...................................................................... 6
11.2 CONFIGURATION DES PARAMÈTRES .......................................... 6
11.3 PROTOCOLE DE COMMUNICATION .............................................. 6
11.4 TABLEAU RÉCAPITULATIF DES ENREGISTREMENTS ............... 6
12. GARANTIE .................................................................................. 6
NOVUS AUTOMATION
ATTENTION OU DANGER :
Risque de choc électrique.
3.

PRÉSENTATION

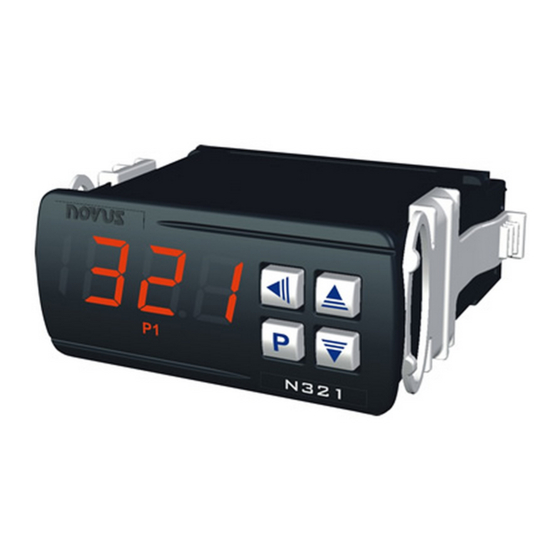

N321, N322 et N323 sont des régulateurs de température pour le
chauffage et le refroidissement. Ils se distinguent par le nombre de
sorties disponibles :
N321: il dispose d'un seul canal de sortie : OUT1.
•
N322: il a deux canaux de sortie : OUT1 et OUT2.
•
N323: il dispose de trois canaux de sortie : OUT1, OUT2 et
•
OUT3.
Les modèles ci-dessus sont subdivisés en fonction du type de
capteur de température accepté :
CTN : modèle qui accepte exclusivement le capteur NTC.
•
Pt100 : modèle qui accepte exclusivement le capteur Pt100.
•
J/K/T : modèle qui accepte exclusivement les capteurs J, K et T.
•
Les caractéristiques de chaque régulateur sont conformes au bon de
commande et sont présentées sur l'étiquette fixée sur le corps du
régulateur lui-même.
Exemple d'étiquette d'un modèle N323 :
Figure 1 -
Étiquette d'identification
Ces modèles peuvent varier en termes d'alimentation et de
disponibilité d'un canal de communication RS485.
4.

SPÉCIFICATIONS

Entrée du Capteur (CAPTEUR INPUT) : le choix du capteur est
effectué par l'utilisateur au moment de l'achat et est présenté sur
l'étiquette d'identification de l'appareil. Il y a trois possibilités :
Entrée CTN :
Type ....... Thermistance CTN, R25 = 10 kΩ, 1%, β25/8 5= 3435 K 1 %
Plage de mesure : ..................................... -50 à 120 °C / -58 à 248 °F
Précision de la mesure : ......................................... ± 1 °C @ 25 °C
Entrée Pt100 :
Type .............................................................................. Pt100, α = 385
Plage de mesure : ..................................... -50 à 300 °C / -58 à 572 °F
Précision de la mesure : ........................ 0,2 % F.S. ± 2 °C @ 25 °C
Entrée J/K/T :
Plage de mesure J : ...................................... 0 à 600 °C / 32 à 999 °F
