Régulateur N1200
RÉGULATEUR DE PROCESS - MANUEL D'INSTRUCTIONS – V2.0x F
ALERTES DE SECURITE
Les symboles ci-dessous sont utilisés pour l'équipement et tout au long
de ce document pour attirer l'attention de l'utilisateur sur des
informations importantes sur le mode opératoire et la sécurité.
ATTENTION:
Lisez attentivement le manuel
avant d'installer et d'utiliser
l'équipement.
Toutes les recommandations de sécurité contenues dans ce manuel
doivent être respectées pour assurer la sécurité personnelle et éviter
d'endommager l'instrument ou le système. Si l'instrument est utilisé
d'une manière autre que celle spécifiée dans ce manuel, les
protections de sécurité de l'équipement peuvent ne pas être efficaces.
PRESENTATION

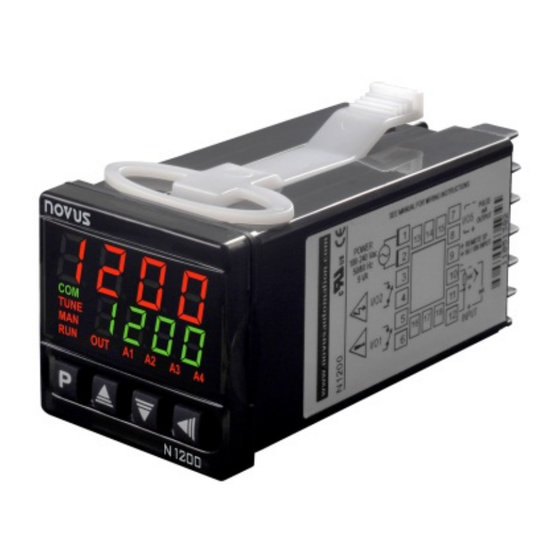

Le N1200 est un régulateur de process extraordinairement
polyvalent. Il contient en un seul instrument toutes les principales
caractéristiques nécessaires à la grande majorité des processus
industriels. Il accepte dans un seul modèle pratiquement tous les
capteurs et les signaux utilisés dans l'industrie et fournit les
principaux types de sortie nécessaires pour le fonctionnement de
divers processus.
La configuration peut être effectuée directement sur le régulateur ou
via l'interface USB. Le logiciel NConfig (gratuit) est l'outil de gestion
de la configuration. Connecté à l'USB d'un ordinateur Windows, le
régulateur est reconnu comme un port de communication série
(COM) fonctionnant avec un protocole Modbus RTU.
Grâce à l'interface USB, même si elle est déconnectée de
l'alimentation, la configuration effectuée dans un équipement peut
être sauvegardée dans un fichier et répétée dans d'autres
équipements nécessitant la même configuration.
Il est important de lire attentivement ce manuel avant d'utiliser le
régulateur. Vérifiez si la version de ce manuel correspond à la
version de l'instrument (la version du firmware est affichée lorsque le
contrôleur est sous tension). Les principales caractéristiques du
N1200 sont:
Entrée multi-capteurs universelle;
•
Protection pour le cas d'un capteur ouvert dans n'importe quelle
•
condition;
Relais, 4-20 mA et sorties de régulation d'impulsion logique tous
•
disponibles dans le modèle standard;
Auto-réglage des paramètres PID;
•
Fonction automatique / manuelle avec transfert "bumpless";
•
Quatre modes d'alarmes indépendantes, avec des fonctions de
•
minimum, maximum, différentiel (écart), capteur ouvert et
événement;
Fonctions de minuterie pouvant être associées aux alarmes;
•
Retransmission de PV ou SP en 0-20 mA ou 4-20 mA;
•
Entrée pour le point de consigne (Setpoint) distant;
•
Entrée numérique avec 5 fonctions;
•
•
Programmable pour un démarrage en douceur;
NOVUS AUTOMATION
ATTENTION OU DANGER:
Risque de choc électrique.
20 programmes de profil de consigne (Setpoint) avec 9
•
segments chacun, avec la possibilité d'être reliés ensemble pour
un total de 180 segments;
Mot de passe pour la protection des paramètres;
•
Alimentation universelle.
•
CONFIGURATION / CARACTERISTIQUES
SELECTION D'ENTREE
Sélectionnez le type d'entrée (dans le paramètre "TYPE") du
Tableau 1 ci-dessous.
TYPE CODE
J Piste: -110 à 950 ºC (-166 à 1742 ºF)
Tc j
K Piste: -150 à 1370 ºC (-238 à 2498 ºF)
Tc k
T Piste: -160 à 400 ºC (-256 à 752 ºF)
Tc t
N Piste: -270 à 1300 ºC (-454 à 2372 ºF)
Tc n
R Piste: -50 à 1760 ºC (-58 à 3200 ºF)
Tc r
S Piste: -50 à 1760 ºC (-58 à 3200 ºF)
Tc s
B Piste: 400 à 1800 ºC (752 à 3272 ºF)
Tc b
E Piste: -90 à 730 ºC (-130 à 1346 ºF)
Tc e
Pt100 Piste: -200 à 850 ºC (-328 à 1562 ºF)
Pt
0-20 mA
L0. 2 0
4-20 mA
L4. 2 0
0–50 mV
L0. 5 0
Indication Programmable -1999 à 9999.
0-5 Vcc
L0. 5
0-10 Vcc
L0. 1 0
ln j
Ln k
ln t
ln n
4-20 mA Signaux analogique non linéaire
NON La Plage d'indication varie selon le capteur
ln r
LINÉAIRE
ln s
ln b
ln E
Ln. P t
Tableau 1 - Types d'entrées
Notes: Tous les types d'entrées disponibles sont déjà étalonné en
usine.
SELECTION DES SORTIES, DES ALARMES ET DES ENTREES
NUMERIQUES
Le régulateur a des canaux d'entrée et sortie (I/O) qui peut assumer
des rôles multiples: réguler la sortie, sortie numérique, entrée
numérique, alarme, sortie, relais de trames PV et SP. Ces canaux
sont identifiés comme I/O1, I/O2, I/O3, I/O4 et I/O5.
Le régulateur de base est équipé avec les caractéristiques suivantes:
I/O1- Sortie vers relais SPST-NA;
I/O2 - Sortie vers le relais SPST-NA;
I/O5- Sortie de courant, sortie numérique, entrée numérique.
En option, d'autres fonctionnalités peuvent être ajoutées, comme
indiqué dans la rubrique "Identification" de ce manuel:
PLAGE DE MESURE
Signaux analogique linéaires
sélectionné.
