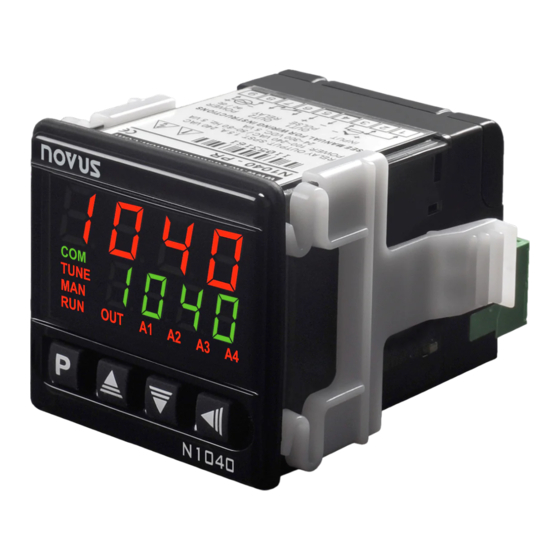

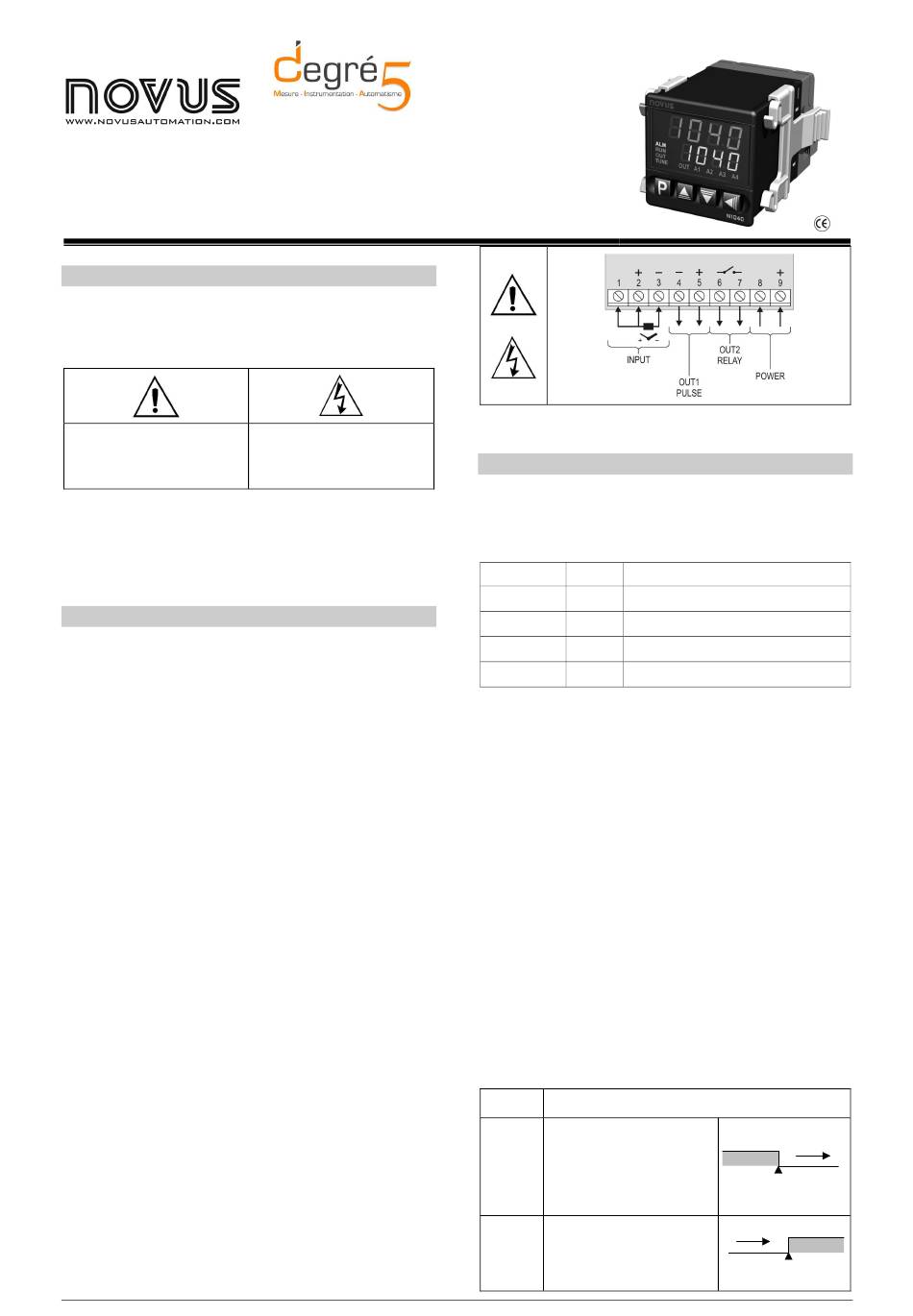

Régulateur N1040
REGULATEUR DE TEMPERATURE – MANUEL D'INSTRUCTIONS – V1.0x C
CONSIGNES DE SECURITE
Les symboles suivants sont utilisés sur l'équipement et tout au long
de ce document pour attirer l'attention de l'utilisateur aux informations
opérationnelles et de sécurité importante.
:
ATTENTION
Lire ce manuel complètement
.
avant d'installer l'appareil
Toutes les instructions relatives à la sécurité qui apparaissent dans le
manuel doivent être respectées pour assurer la sécurité des
personnes et éviter les dommages à l'appareil ou au système. Si
l'instrument est utilisé d'une manière non spécifiée par le fabricant, la
protection fournie par l'équipement peut être altérée.
INSTALLATION / CONNEXIONS
Le régulateur doit être fixé sur un panneau, à la suite de la séquence
des étapes décrites ci-dessous:
•
Préparer une découpe du panneau de 46 x 46 mm;
•
Retirer les pinces de fixation du contrôleur;
•
Insérez le contrôleur dans la découpe du panneau;
•
Faites glisser la pince de montage à l'arrière d'une prise ferme
sur le panneau.
RECOMMANDATIONS POUR L'INSTALLATION
•
Toutes les connexions électriques sont réalisées sur les bornes
à vis à l'arrière du contrôleur.
•
Afin de minimiser l'effet des bruits électriques, les connexions de
basse tension et le câblage de l'entrée du capteur doit être
éloigné des conducteurs d'alimentation haute tension. Si ce n'est
pas possible, utiliser des câbles blindés. En général, gardez la
longueur des câbles la plus courte possible
•
Tous les appareils électroniques doivent être alimentés par une
alimentation secteur propre, bonne pour l'instrumentation.
•
Il est fortement recommandé d'appliquer des filtres RC
(suppresseur de bruit)
électrovannes, etc. Dans toute application, il est essentiel de
considérer ce qui peut arriver quand une partie quelconque du
système échoue. Les fonctions du contrôleur par eux-mêmes ne
peuvent pas garantir une protection totale.
CONNEXIONS ELECTRIQUES
L'ensemble complet des fonctions du contrôleur est dessiné dans la
figure 01:
Degré 5 Tel: 04 37 41 04 94- Fax : 04 37 20 06 39 - mail : contact@degre5.com – site : www.degre5.com
:
ATTENTION OU DANGER
Risque de choc électrique
aux bobines de contacteurs,
Connexions du panneau arrière
Figure 01 -
CARACTÉRISTIQUES
SÉLECTION TYPE D'ENTRÉE
Sélectionnez le type d'entrée (dans le paramètre "tYPE
Tableau 01.
TYPE CODE
Thermocouple J Echelle: -110 à 950 ºC (-166 à 1742 ºF)
Tc j Tc j Tc j Tc j
Thermocouple K Echelle: -150 à 1370 ºC (-238 à 2498 ºF)
Tc k Tc k Tc k Tc k
Thermocouple T Echelle: -160 à 400 ºC (-256 à 752 ºF)
Tc t Tc t
Tc t Tc t
Pt100 Echelle: -200 à 850 ºC (-328 à 1562 ºF)
Pt Pt Pt Pt
Tableau 01 – Type d'entrée
SORTIES
Le N1020 offre deux canaux de sortie, configurable par l'utilisateur
comme sortie de régulation, d'alarme 1 ou alarme 2.
OUT1 - Impulsion logique 5 Vcc / 20 mA, disponible sur les bornes 4
et 5.
OUT2 - Relais SPST-NA, 3 A / 250 Vac, disponible sur les bornes 6 et
7.
Note: Les sorties peuvent être configurés indépendamment les une
des autres, par exemple, les deux sorties de commande
peuvent être en même temps.
SORTIE DE REGULATION
La stratégie de contrôle peut être configuré comme ON / OFF ou PID.
SORTIE ALARME
Le contrôleur dispose de 2 alarmes indépendantes. Ces alarmes
peuvent être configurées pour fonctionner avec six fonctions
différentes, comme le montre le Tableau 02.
La sortie n'est pas utilisée comme alarme.
off off off off
Alarme de la valeur minimum
absolue. Déclenche lorsque
la valeur de PV mesurée est
lo lo lo lo
inférieure à la valeur définie
pour consigne d'alarme.
Alarme de la valeur
maximale absolue.
ki ki ki ki
Déclenche lorsque la valeur
de PV mesurée est
Man 5001042
tYPE") à partir du tYPE tYPE
GAMME DE MESURE
PV
SPA1
PV
SPA1
