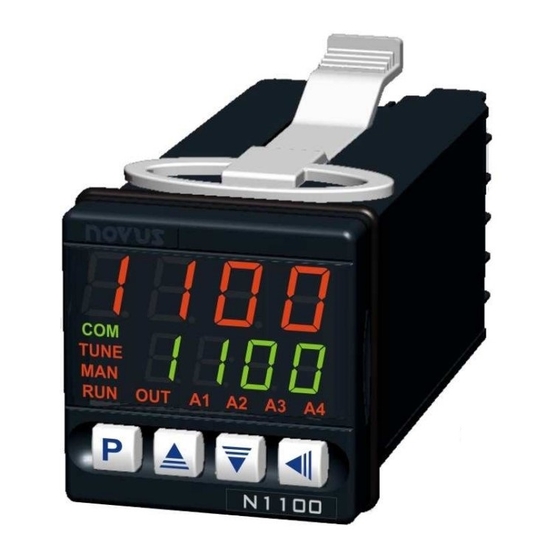

REGULATEUR N1100
REGULATEUR DE PROCESS UNIVERSEL
1
PRINCIPALES CARACTERISTIQUES
•
Entrée universelle sans changement de matériel.
•
Protection rupture de capteur dans toutes les conditions.
•
Sorties de contrôle: relais, linéaire 4-20mA, 0-20mA, logique.
•
Jusqu'a 4 alarmes. Jusqu'a 2 alarmes avec relais temporisé.
•
Retransmission analogique de la mesure ou de la consigne 4-
20mA ou 0-20mA.
•
Station Auto/Manu "bumpless".
•
Jusqu'a 3 entrée logique avec 5 fonctions programmables.
•
Entrée consigne externe 4-20mA
•
Soft Start programmable (0 à 9999 secondes).
•
Communication RS-485 ; Protocole Modbus RTU.
•
Numéro de série à 8 chiffres visualisable sur l'affichage.
•
Version de progiciel visualisé au démarrage.
•
Protection du clavier par mot de passe.
2
CARACTERISRIQUES
•
Dimensions: 48x48x110mm (1/16 DIN).
•
Poid environ: 150g
•
Dimension de perçage: 45,5x45,5 mm (+0.5 -0.0mm)
•
Raccordement: 18 bornes à vis de pour cosses de 6.3 mm.
•
Alimentation : 85 à 250Vac, 50/60Hz. Consommation maxi : 3VA
•
Environnement : 0 à 55°C, humidité: 20 à 95%
ENTREE
•
Choix du type d'entrée par le clavier (voir table1)
•
Resolution interne : 19500 points
•
Résolution de l'affichage : 12000 points (de -1999 à 9999)
•
Echantillonage de l'entrée : 5 par seconde
•
Précision : Thermocouple J, K et T: 0.25% de l'échelle ±1ºC
Thermocouple N, R, S: 0.25% de l'échelle ±3ºC
Pt100: 0.2% de l'échelle
4-20mA, 0-50mV, 0-5Vdc: 0.2% de l'échelle.
•
Impedance: 0-50mV, Pt100 et thermocouples: >10MΩ
0-5V: >1MΩ
4-20mA: 100Ω
•
Mesure Pt100: Standard DIN 43760(α=0.00385).Courant
d'excitation170µA. 3 fils, compensation de la résistance de ligne.
•
Entrée analogique: 0-20mA ou 4-20mA, 1500 points, 550Ω max.
•
Seconde entrée analogique: consigne externe 4-20mA
(standard). Prévoir un shunt externe, entre les bornes 9 et 10.
V2.0x
-
SORTIE DE CONTROLE (Version standard (jusqu'a 3 sorties):
•
Deux relais 3A/250Vac;
•
Sortie isolée 0-20mA ou 4-20mA ou retransmission PV ou SP,
résolution 1500 points, 550Ω max. charge;
•
Sortie logique pour SSR: 0 ou 20mA;
•
N'importe laquelle des sortie 1 et 2 peut être choisie comme
sortie de contrôle, les sortie restantes peuvent être utilisées
comme alarmes;
•
Temps de cycle PWM programmable de 0.5 sec. et 100 secs;
•
Temps de démarrage 3 secondes après alimentation;
Avec module option (jusqu'a 5 sorties)
•
Option 1: Relais 3A, 250Vac SPDT (3ème relais);
•
Option 2: 2 entrées logiques I/O (entrée: contact sec; sortie
5Vdc, 10mA max.). Option 3: rupture de chauffe;
•
Option 4: RS-485, protocole MODBUS RTU, 1200 à 19200bps;
ALARMES
•
Jusqu'a 4 alarmes peuvent être programmées avec 9 fonctions
différentes pour chacune. D'autres dispositifs d'alarmes sont :
•
2 alarmes temporisées, programmable de 0 à 6500 sec, avec
des fonctions évoluées, idéales pour les servo moteurs
•
Inhibition séparée du cycle des 4 alarmes
•
Hystérésis programmable pour les 4 alarmes
3
OPERATION

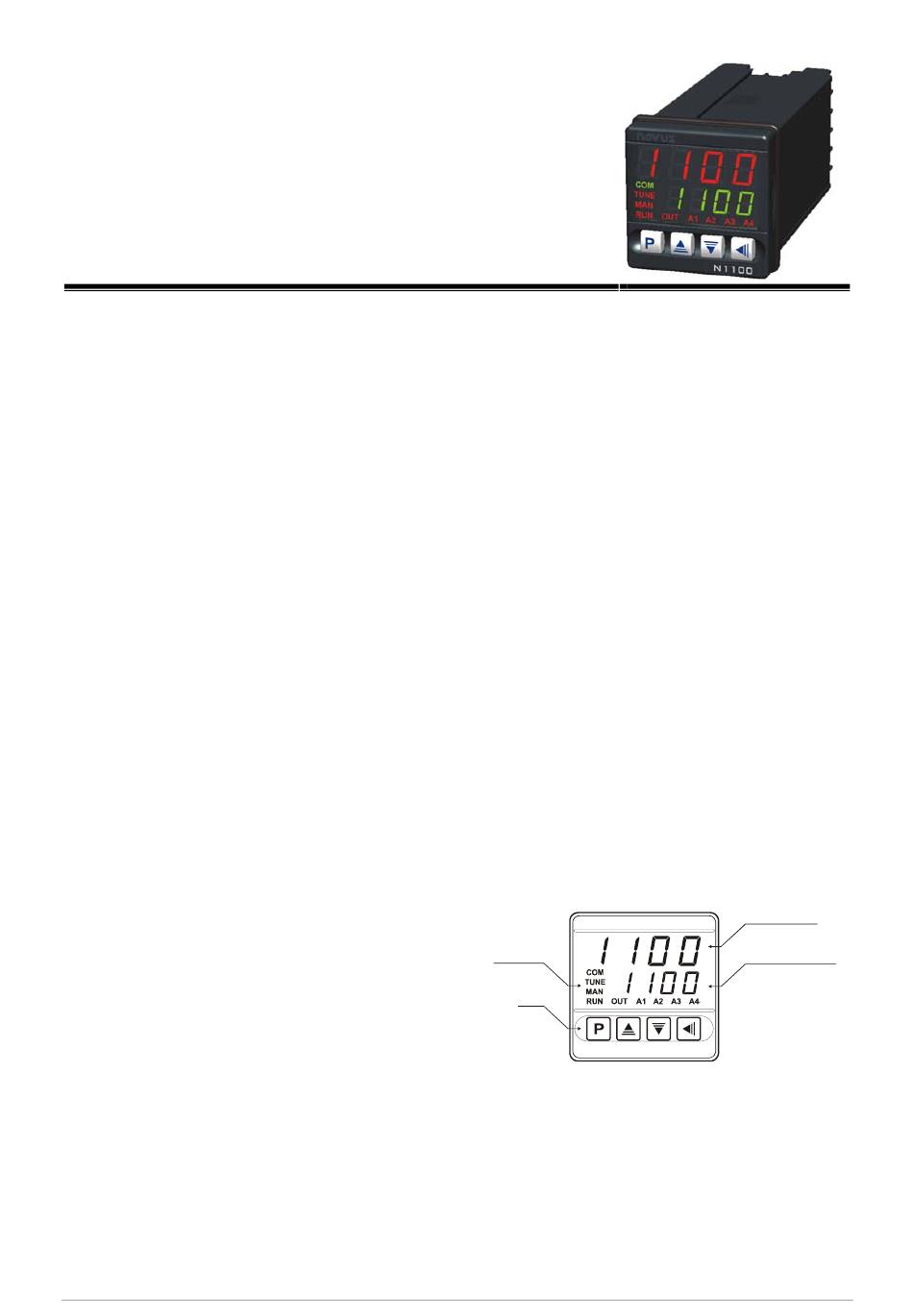

La face avant est montrée sur la figure 1.
messages
Keys
Affichage mesure /PV: visualise la mesure PV (Process Variable).
En mode programmation le nom des paramètres.
Affichage paramètre/SV: visualise la consigne SV (Set Point
Variable) et la valeur d'autre paramètes du régulateur.
Indicateur COM: Clignote quand des messages de communication
sont envoyés par le régulateur.
Indicateur TUNE: Eclairé pendant le calcul des paramètres PID.
Indicateur MAN : Eclairé quand le régulateur est en manuel.
Indicateur RUN: Eclairé quand le régulateur est en marche, avec
des sorties de régulation et d'alarme actives.
Status Display
PV
Parameter Display
SP
Figure 1 – Face avant
1/7
