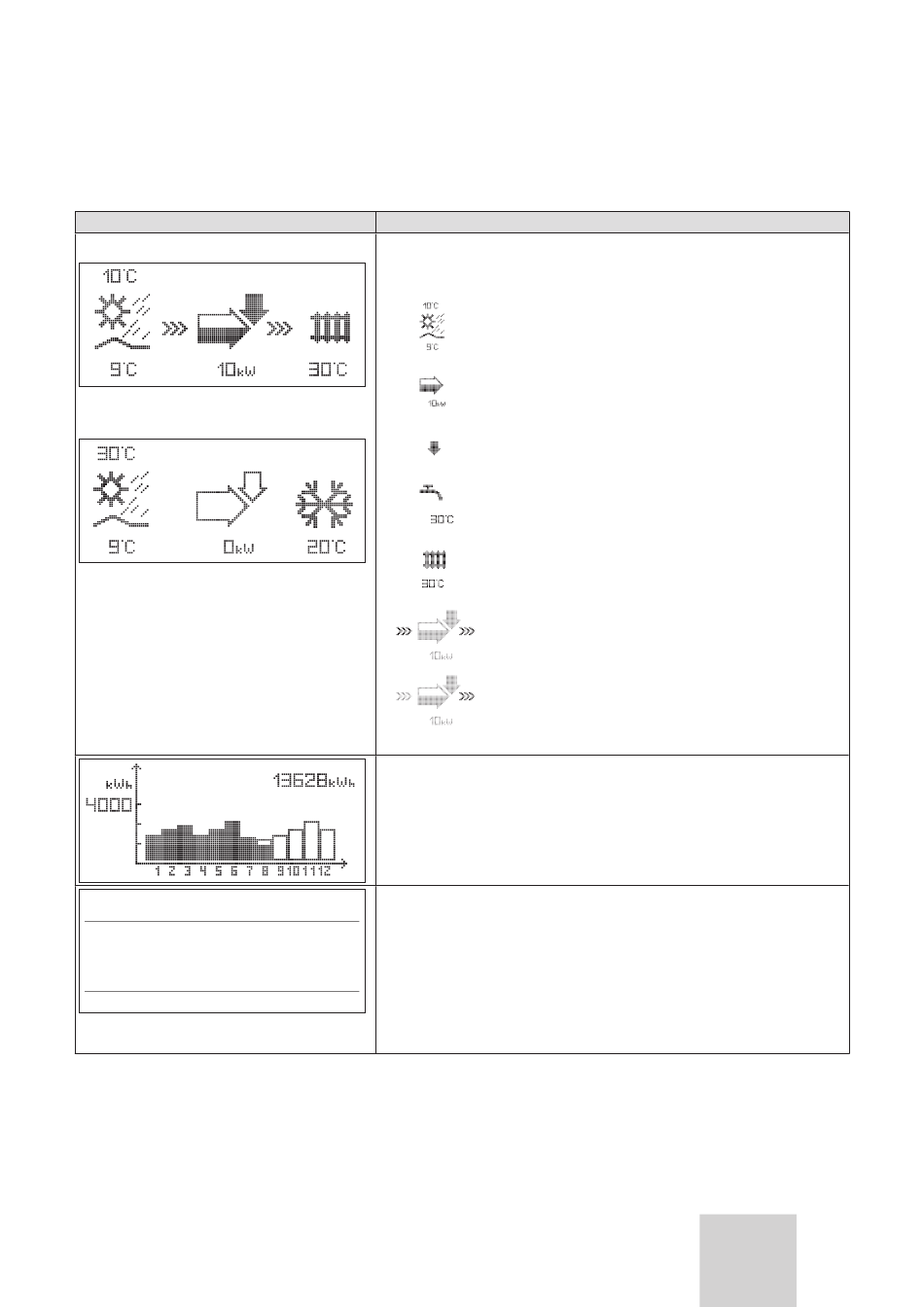

Schermate del livello utente

Qui di seguito vengono descritte e spiegate le varie indi-
cazioni del quadro di comando.
Schermata visualizzata
Schermata di base del riscaldamento
Schermata di base del funzionamento di raffred-
damento
Me 16.02.05
Stato Riscaldam. centrale
Temp. mandata eff.
Pressione circ. Ri
Pressione circ. So
Tab. 5.1 Parametri impostabili nel livello utente
Istruzioni per l'uso geoTHERM plus VWS 0020052743_01
Descrizione
Display grafico (schermata di base)
Da questa schermata si può apprendere lo stato momentaneo del sistema:
compare sempre quando durante la visualizzazione di un'altra schermata non è
stata premuta per un tempo prolungato nessuna manopola.
Display del rendimento energetico
Mostra per ciascuno dei 12 mesi dell'anno in corso l'energia ricavata dall'ambiente
(barre nere). Le barre bianche rappresentano i mesi successivi dell'anno, l'altezza
delle barre corrisponde al rendimento del mese nell'anno precedente (è possibile
un confronto). Alla prima messa in servizio l'altezza delle barre è uguale a zero
per tutti i mesi, in quanto non vi sono ancora informazioni disponibili.
La scala (4000 kWh nell'esempio) si adatta automaticamente al valore più alto del
mese.
In alto a destra è visualizzata la somma totale (qui 13628 kWh).
Sono visualizzati giorno, data, ora e temperatura esterna.
9:35 2 °C
Inoltre viene visualizzato lo stato attuale di funzionamento della pompa di calore:
– Stand-by (nessuna richiesta di calore)
28 °C
– Riscaldamento
– Produzione acqua calda
1,2 bar
– Blocco per interruzione corrente (l'alimentazione di corrente del compressore o
1,4 bar
del riscaldamento integrativo è stata sospesa dal gestore della rete elettrica).
Sono inoltre visualizzate la temperatura di mandata, la pressione dell'impianto di
riscaldamento e la pressione della sorgente di calore.
Temperatura esterna (qui 10 °C)
Temperatura della sorgente di calore verso la pompa di
calore (qui 9 °C)
Il grado di annerimento della freccia dipende dal rendi-
mento attuale, ovvero dalla rappresentazione schema-
tica di quanto calore viene prelevato al momento dalla
sorgente.
Se il compressore o il riscaldamento integrativo elettri-
co sono attivati, la freccia appare piena.
Il simbolo mostra che il bollitore viene riscaldato o che
la pompa di calore è in stand-by. Inoltre viene visualizza-
ta la temperatura all'interno del bollitore.
La pompa di calore è in fase di riscaldamento.
Viene visualizzata anche la temperatura di mandata del
riscaldamento.
Il simbolo >>> lampeggia a sinistra e a destra se il com-
pressore è acceso e quindi viene prelevata dall'ambiente
energia utilizzata per alimentare il sistema di riscalda-
mento.
Il simbolo >>> a destra lampeggia quando viene alimen-
tata energia al sistema di riscaldamento (ad es. solo
mediante il riscaldamento elettrico integrativo).
