SCHÉMAS HYDRAULIQUES DE PRINCIPE

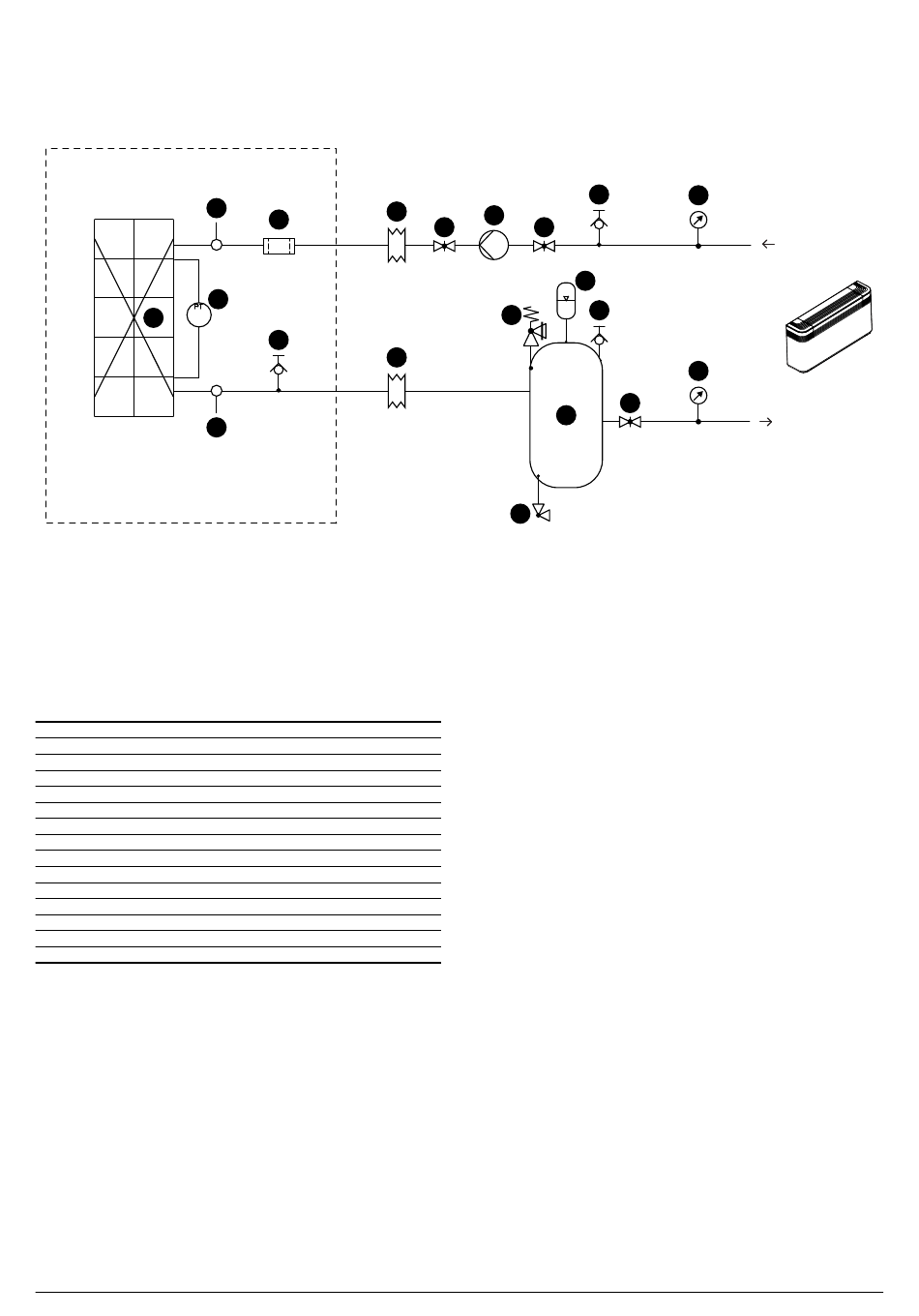

CIRCUIT HYDRAULIQUE INTERIEUR ET EXTÉRIEUR À ANL ° (STANDARD)
PT
1
Composants fournis de serie
1
Echangeur à plaques
2
Pressostat différentiel
3
Sondes des températures de l'eau (IN/OUT)
4
Filtre à eau
5
Vanne de purge
CARACTÉRISTIQUES DE L'EAU
Plante : Chiller avec échangeur de chaleur à plaques
PH
Dureté totale
Température
Contenu d'oxygène
Quantité max. glycol
Phosphates (PO₄)
Manganèse (Mn)
Fer (Fe)
Alcalinité (HCO₃)
Ions chlorure (CI-)
Ions sulfate (SO₄)
Ion sulfure (S)
Ions ammonium (NH₄)
Silice (SiO₂)
19.07 – 5523437_00
3
4
2
5
3
Composants conseilles externes a l'unite et à la charge de
l'installateur
6
Joints antivibration
7
Robinets d'arrêt
8
Pompe
9
Vanne de purge
7,5 - 9
4,5 - 8,5 °dH
< 65 °C
< 0,1 ppm
50 %
< 2ppm
< 0,05 ppm
< 0,3 ppm
70 - 300 ppm
< 50 ppm
< 50 ppm
aucun
aucun
< 30 ppm
6
8
7
7
12
6
11
14
9
10
13
9
10
7
10
Manomètre
11
Ballon tampon
12
Soupape de sûreté
13
Vase d'expansion
14
Robinet d'évacuation
11
