Sommaire des Matières pour Huntleigh LP110

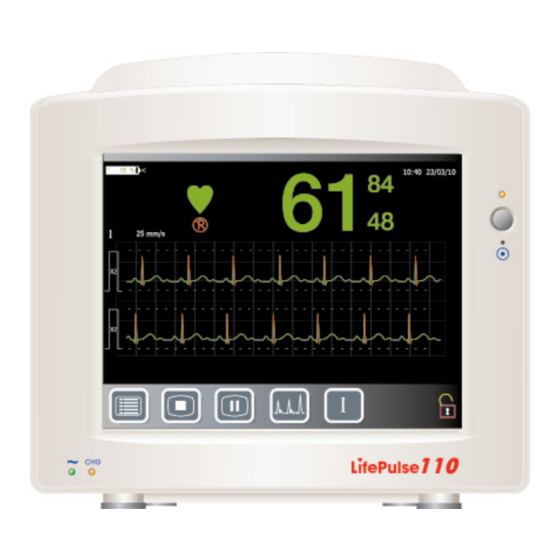

- Page 1 GUIDE D’INSTALLATION LP110/LP110-S Trigger Monitor 774355FR-1 08/2021...
-
Page 2: Table Des Matières
Dans le cadre de son programme de développement continu, la société se réserve le droit de modifi er les spécifi cations et les équipements de la gamme Smartsigns® sans aucun préavis. Lifepulse, Huntleigh et le logo “ H “ sont des marques déposées de 2010. -
Page 3: Contre-Indications
Contre-indications Ces instructions sont destinées à aider le personnel qualifi é lors de l’installation/la mise en service du moniteur à déclenchement LP110/LP110-S avec le tomodensitomètre de la série Aquillion. Introduction Ce guide vous aidera à installer le moniteur à déclenchement et à garantir sa connexion correcte au tomodensitomètre. -
Page 4: Détails
Détails Dimensions Illustration 1 Les dimensions sont de 240 mm x 224 mm x 161 mm, y compris les pieds et la prise de terre équipotentielle – Illustration 1. Espaces de dégagement Illustration 2 Un espace de dégagement latéral minimum d’environ 100 mm est nécessaire pour laisser assez de place pour la connexion du câble patient. -
Page 5: Connexions Arrière
Connexions arrière Illustration 3 Sortie déclenchement (Trigger Output) Prise de terre équipotentielle 3.3.1 Connexion de terre équipotentielle Une prise de terre équipotentielle est présente à l’arrière du moniteur pour permettre sa connexion à une prise de terre réservée à cet eff et sur le tomodensitomètre. Le fi... -
Page 6: Connexion De La Sortie Déclenchement
3.3.2 Connexion de la sortie déclenchement Connectez le DB25 à l’arrière du moniteur. Connectez l’autre extrémité du câble au scanner Aquillion. Vérifi ez que les deux extrémités ont été sécurisées avec les vis de verrouillage fournies. Montage sur un portique Le moniteur peut être monté... -
Page 7: Montage Sur Le Socle De La Table/Chariot Mobile
Montage sur le socle de la table/chariot mobile Le moniteur est monté sur le chariot mobile (ACC-VSM-153) ou sur le socle de la table (ACC-VSM-212) par fi xation de la plaque de montage sur le dessous (kit de montage ACC-VSM-152), comme indiqué dans l’illustration 5. Illustration 5 Guide D’Installation... -
Page 8: Fixation Du Sur Le Socle De La Table/Chariot Mobile
Le moniteur coulisse sur le socle de la table/chariot mobile à l’aide du système de verrouillage coulissant situé sur le devant du LP110. Pour garantir la sécurité de l’installation, vérifi ez que le verrou de montage coulissant est correctement introduit dans l’orifi... -
Page 9: Socle De La Table
Illustration 7 – Vue avant du socle de la table et emplacement du verrou coulissant. Le LP110 coulisse sur le socle de la table et se verrouille une fois en place. Le socle de la table doit être directement fi xé sur le lit du scanner par introduction de la tige de support dans l’orifi... -
Page 10: Assistance
équipements de la gamme Smartsigns® sans aucun préavis. Lifepulse, Huntleigh et le logo “ H “ sont des marques déposées de Huntleigh Technology Ltd 2010. - Page 11 Au sein de l’Union européenne, l’utilisateur doit également signaler l’incident grave à l’autorité compétente de l’État membre où il se trouve. Manufactured in the UK by Huntleigh Healthcare Ltd on behalf of; ArjoHuntleigh AB Hans Michelsensgatan 10 211 20 Malmö, Sweden...
