8. Ersatzteillisten/Zubehör

8.2 Explosionszeichnungen

Entnehmen Sie den Stücklisten die von RK einheitliche Benennung der Bauteile sowie deren
Einbauposition in der Linearachse.
Technische Abweichungen sind möglich und abhängig von der Baugröße und Ausführung der
Linearachse.

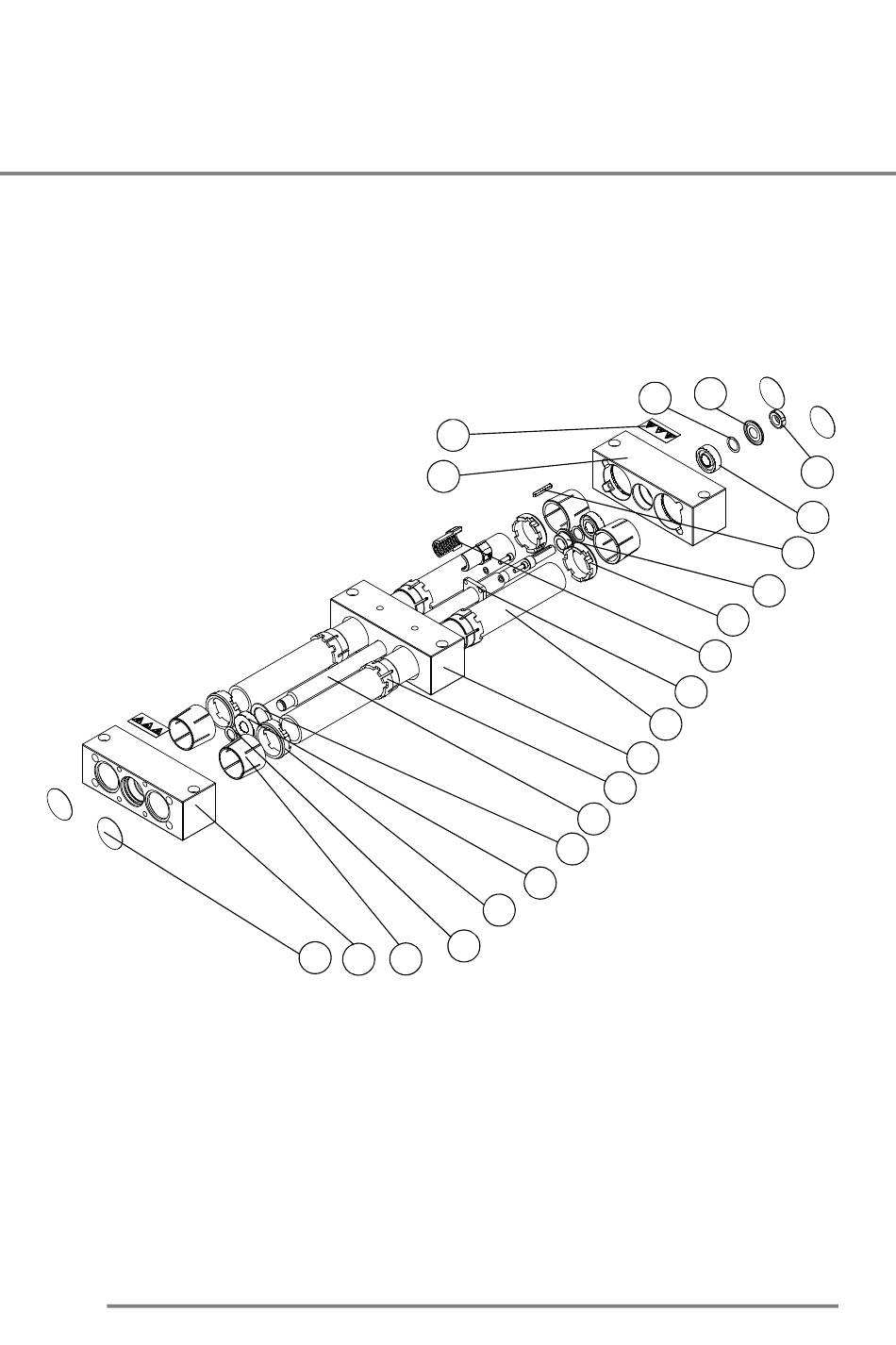

8.2.1 Lineareinheit EP-II/EPX-II

1 Deckel
2 Endelement Loslager
3 Spannbuchse
4 Sicherungsring
5 Druckmutter
6 Rillenkugellager
7 Sicherungsring
8 Spindel
9 Gleitbuchse
10 Führungsschlitten
11 Führungsrohr
22
18
17
4
1
2 3
12
13
14
15
16
17
18
19
20
21
22
19
11
10
9
8
7
6
5
Deckel für Leitmutter
Leitmutter
Druckmutter
Aufschrumpfstellring
Passfeder
Endelement Festlager
Warnaufkleber
Passscheibe
Nilos-Ring
Schrägkugellager
Nutmutter
20
22
21
16
15
14
13
12
Abbildung zeigt EP-II
