Applications principales
• Temporisateur simple
• Temporisateur double
• Temporisateur cyclique
• Décompteur d'impulsions
• Décompteur double
• Décompteur cyclique
• Contrôleur de rotation
• Retardateur
GENERALITES

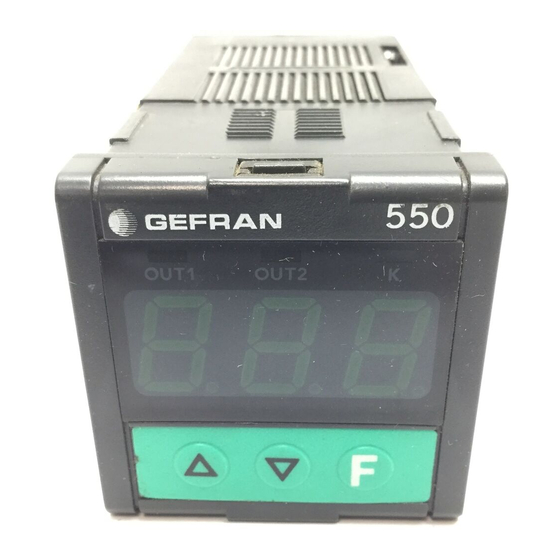

Le modèle 550 est un
temporisateur/compteur universel regrou-
pant plusieurs fonctions dans un même
appareil. Le nombre de touches est réduit
à l'indispensable afin d'offrir un maximum
d'espace pour l'affichage. La mise en
oeuvre de la technologie CMS a permis
de diminuer la taille de l'appareil et d'en
augmenter la fiabilité. Le microprocesseur
permet, par la programmation de seule-
ment 3 paramètres (Typ, out, in.2), d'ob-
tenir toutes les configurations décrites
plus loin dans cette notice. La configura-
tion comporte 2 consignes (SP1 et SP2),
cinq gammes de temps (du centième de
seconde à heures/minutes) et cinq fac-
teurs d'échelle pour la version «compteur
d'impulsions».
CARACTERISTIQUES TECHNIQUES
E
NTRÉES
2 entrées (IN1, IN2) avec fonction
START/STOP ou RESET du temporisa-
teur ou compteur d'impulsions et entrée
de comptage avec fréquence maximale
de 100Hz.
IN1
Pour en trée contact libre de potentiel,
collecteur ouvert (24Vdc/1mA) ou tension
Vac (identique à celle de l'alimentation de
l'apareil).
550
TEMPORISATEUR/COMPTEUR CONFIGURABLE
IN2
Pour entrée contact libre de potentiel, col-
lecteur ouvert (24Vdc/1mA) actif à l'ou-
verture ou à la fermeture. Non disponible
si IN1 est en entrée Vac.
S
ORTIES
Relais
5A/250Vac à cosϕ = 1 (3,5A à cosϕ = 0,4)
Filtre de protection sur le contact NO.
A
LIMENTATION
110/220Vac ±10%
120/240Vac ±10%
24/48Vac ±10%
24Vdc ±10%
50/60Hz; 5VA max.

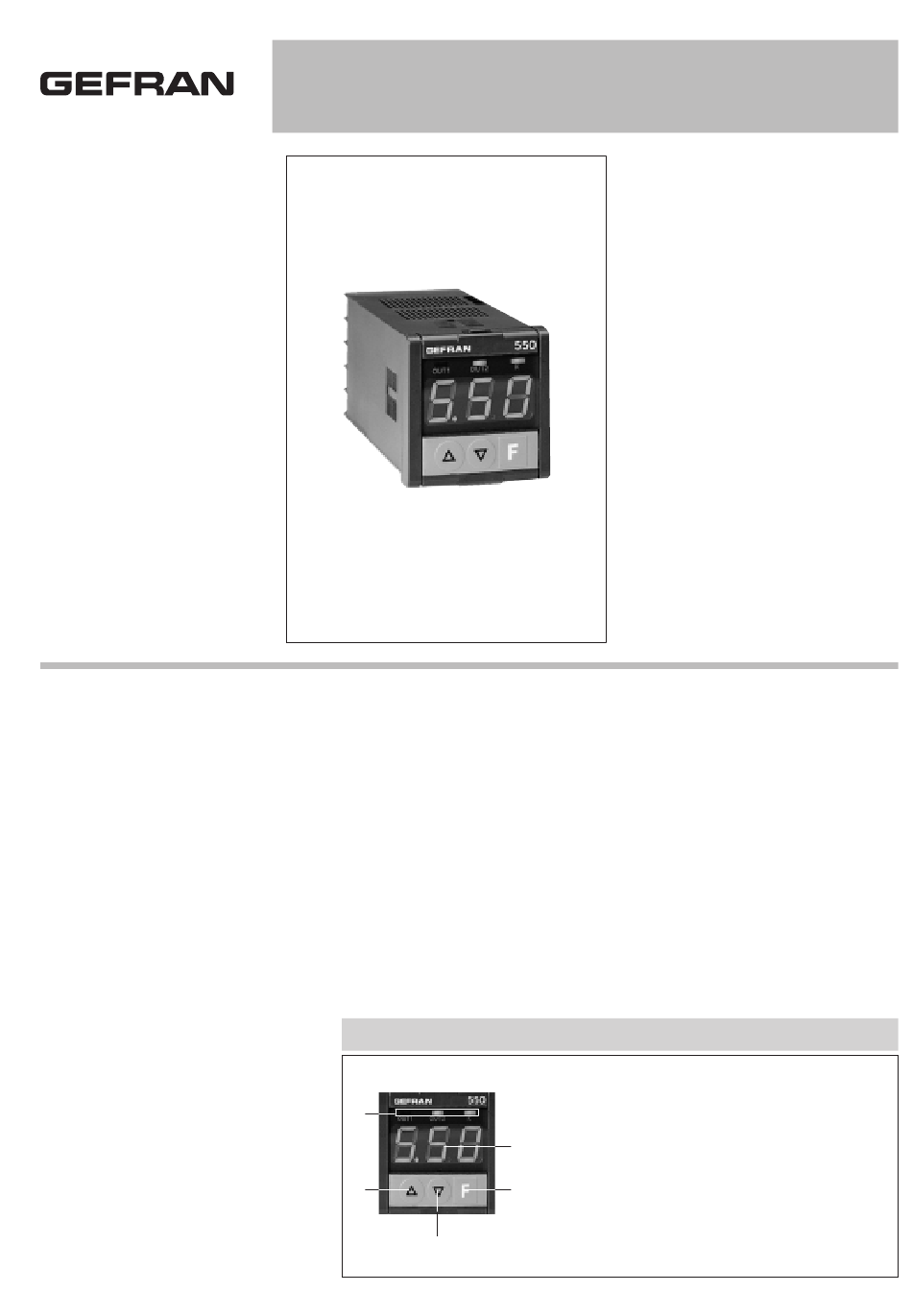

DESCRIPTION DE LA FACE AVANT
E
C
D
Caractéristiques principales
• Entrée par contact ou collecteur ouvert
• Entrée marche/arrêt et reset par
contact ou tension AC
• Configurable en temporisateur
ou compteur
• Cinq basse de temps, resolution 1ms
• Cinq facteurs d'echelle pour le
comptage
• Horloge à quartz
C
ONDITIONS D
Température de travail: 0...50°C
Température de stockage: -20...70°C
Humidité relative: 20...85% sans con-
densation
F
ONCTIONNALITÉS
Peut être utilisé comme temporisateur ou
comme compteur.
Affichage en décomptage vers zéro.
M
ASSE
240g
A - Affichage de la mesure,
hauteur 14 mm couleur verte.
B - Touche "Fonction"
C - Touches "Incrémentation"
A
D - Touches "Décrémentation"
E - Visualisation des entrées/sorties,
led de couleur verte.
B
Protection en face avant: IP54
'
ENVIRONNEMENT
