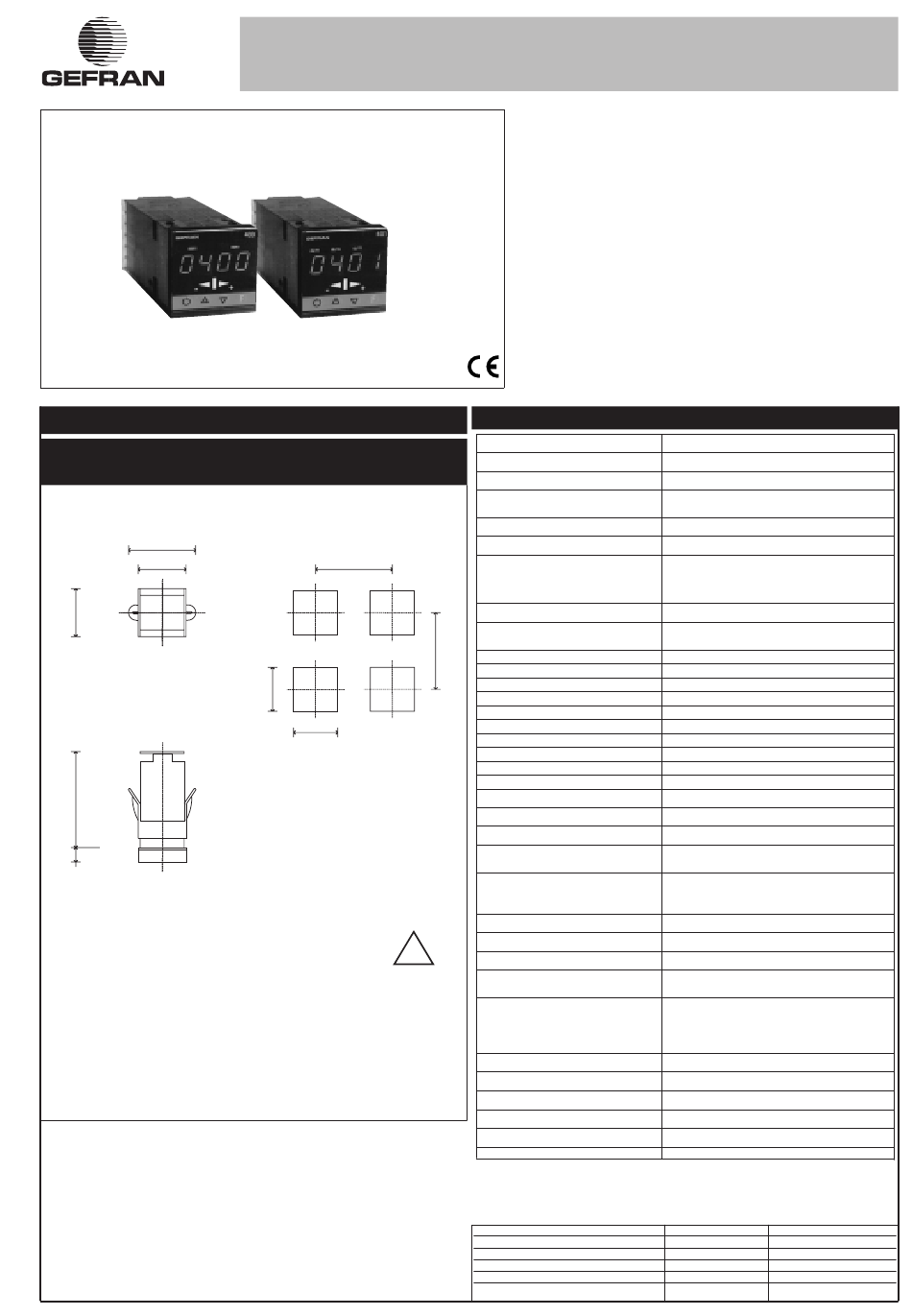

1 • INSTALLATION
Dimensions d'encombrement et de découpe;
montage encastré
63
48
48
99
10
Montage encastré
Fixer les appareils à l'aide des étriers fournis avant de faire les connexions électriques.
Pour monter plusieurs appareils côte à côte, respecter les dimensions de découpe
indiquées sur le schéma ci-dessus.
MARQUAGE CE: conformité CEM (compatibilité électromagnétique) selon Directive
89/336/CEE avec références aux Normes génériques EN61000-6-2 (immunité en
environnement industriel) et EN50081-1 (émission en environnement résidentiel).
Conformité BT (basse tension) suivant la Directive 73/23/CEE modifiée par la Directive
93/68.
ENTRETIEN: les réparations doivent être effectuées par du personnel formé et
spécialisé. Couper l'alimentation de l'appareil avant toute intervention sur les circuits
internes. Ne pas nettoyer le boîtier avec des solvants dérivés d'hydrocarbures
(trichloréthylène, essence, etc.). L'emploi de ces solvants peut nuire à la stabilité
mécanique de l'appareil. Pour nettoyer le boîtier plastique, utiliser un chiffon propre
humecté d'alcool éthylique ou d'eau.
ASSISTANCE TECHNIQUE: Gefran dispose d'un service après-vente. La garantie ne
couvre pas les dommages dus à une utilisation non conforme aux instructions du
présent manuel.
400 / 401

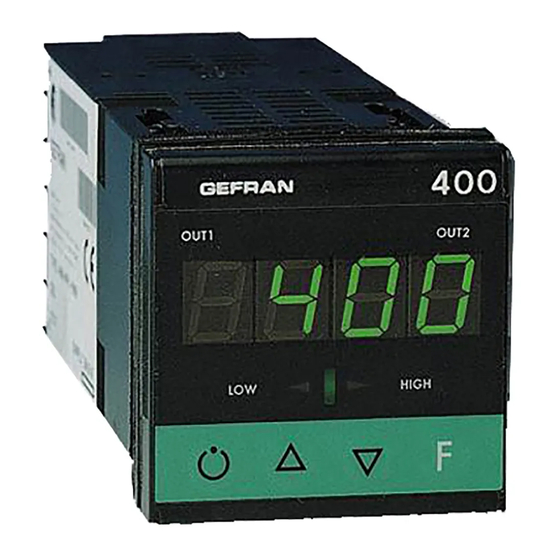

THERMORÉGULATEUR ENTRÉE UNIVERSELLE À UN SEUL AFFICHEUR
70
45
45
!
Pour une installation
correcte, se
conformer aux
directives de ce
manuel
MANUEL D'UTILISATION
VERSION LOGICIEL 2.1x
Code 81500B / Édition 10 - 10/03
AUDIN
Composants & systèmes d'automatisme
7 bis rue de Tinqueux - 51100 Reims - France
Tel. +33(0)326042021 • Fax +33(0)326042820
http://www.audin.fr • e-mail info@audin.fr
2 • CARACTÉRISTIQUES TECHNIQUES
Afficheur
Touches
Précision
Entrée principale
Thermocouples
Erreur comp. soudure froide
Type RTD (échelle configurable dans la
plage indiquée, avec ou sans point décimal)
Résistance maxi de ligne pour RTD
Type PTC (sur demande)
Sécurité
70
Sélection degrés °C / °F
Étendue échelles linéaires
Actions de contrôle
pb
dt
di
Action
Sorties de contrôle
Limitation puissance maxi chaud / froid
Temps de cycle
Type de sortie principale
Softstart (rampe de démarrage)
Programmation puissance de sécurité
Fonction arrêt
Alarmes configurables
Masquage alarmes
Type de contact relais
Sortie logique pour relais statiques
Option entrée de courant (Mod. 401)
Alimentation
Indice de protection façade
Température de fonctionnement / stockage
Humidité relative
Conditions environnementales de l'utilisation pour l'usage interne, altitude jusque à 2000m
Installation
Poids
La conformité CEM a été vérifiée avec les raccordements suivants
FONCTION
Capteur entrée thermocouple
Capteur entrée thermorésistance "PT100"
Câble d'alimentation
Fils sortie relais
Fils raccordement T.A.
26
4 digits, couleur vert hauteur chiffres 10 mm
4 de type mécanique (Man/Aut, Incr., Décr., Fonction)
0,25 % p.e. à température ambiante 25°C
TC, RTD (Pt100), PTC
60mV, 10V, Ri ≥ 1MΩ; 20mA, Ri = 50Ω
IEC 584-1 (J, K, R, S, T, B, E, N)
0,1° / °C
DIN 43760 (Pt100)
20Ω
990Ω, 25°C
détection court-circuit ou rupture capteurs, alarme
LBA
Configurable par clavier
-1999...9999 point décimal configurable
Pid, Autoréglage, On-Off
0,0...999,9 %
0,00...99,99 min
0,00...99,99 min
chaud ou froid
on / off, pwm
0,0...100,0 %
0...200 s
relais, logique
0,0...500,0 min
-100,0...100,0 %
Maintient l'affichage de la mesure, possibilité de
désactivation
Jusqu'à 3 fonctions d'alarme associables à une
sortie et configurables du type: maxi, mini,
symétriques, absolues/asservies, LBA
exclusion à la mise sous tension
NO (NC), 5A, 250V cosϕ=1
10Vc.c.,Rout=100Ω (6V/20mA), 4V/20mA x OUT3
T.A. 50mA c.a., 50/60Hz, Ri = 2Ω
(std) 100...127 V c.a. (220...240 V c.a.) ± 10%
(opt) 11...14 V c.a. (22...27 V c.a.) ± 10%
(opt) 11...27 V c.a./c.c. (non isolé)
50/60 Hz, 5,5 Va max
IP65
0...50°C / -20...70°C
20...85% HR sans condensation
panneau, extractible par le devant
210 g en version complète
SECTION DE CÂBLE LONGUEUR
0,8 mm 2 compensé 5 m
1 mm 2 3 m
1 mm 2 1 m
1 mm 2 3,5 m
1,5 mm 2 3,5 m
