15.2.4.3. Informations depuis le système sur la configuration et sur l'état du Data Logger
Les informations d'état du Data Logger fournies sont les suivantes:
ETAT
Waiting trigger:
Data Logger triggered:
Data Logger stopped:
CONFIGURATION
Data Logger Config:
Data Logger Trigger Type:
Data Logger Retard Stop:
15.2.5. Commandes depuis le système du Data Logger
A la suite d'une commande d'Arrêt Datalogger la mémorisation sera terminée par le système. L'enregistrement successif sera
habilité à la suite d'une commande de Redémarrage trigger. Les mêmes opérations peuvent être faites avec le panneau opérateur
comme indiqué dans le par. 15.2.2.6
Exemple de fonctionnement du Data Logger

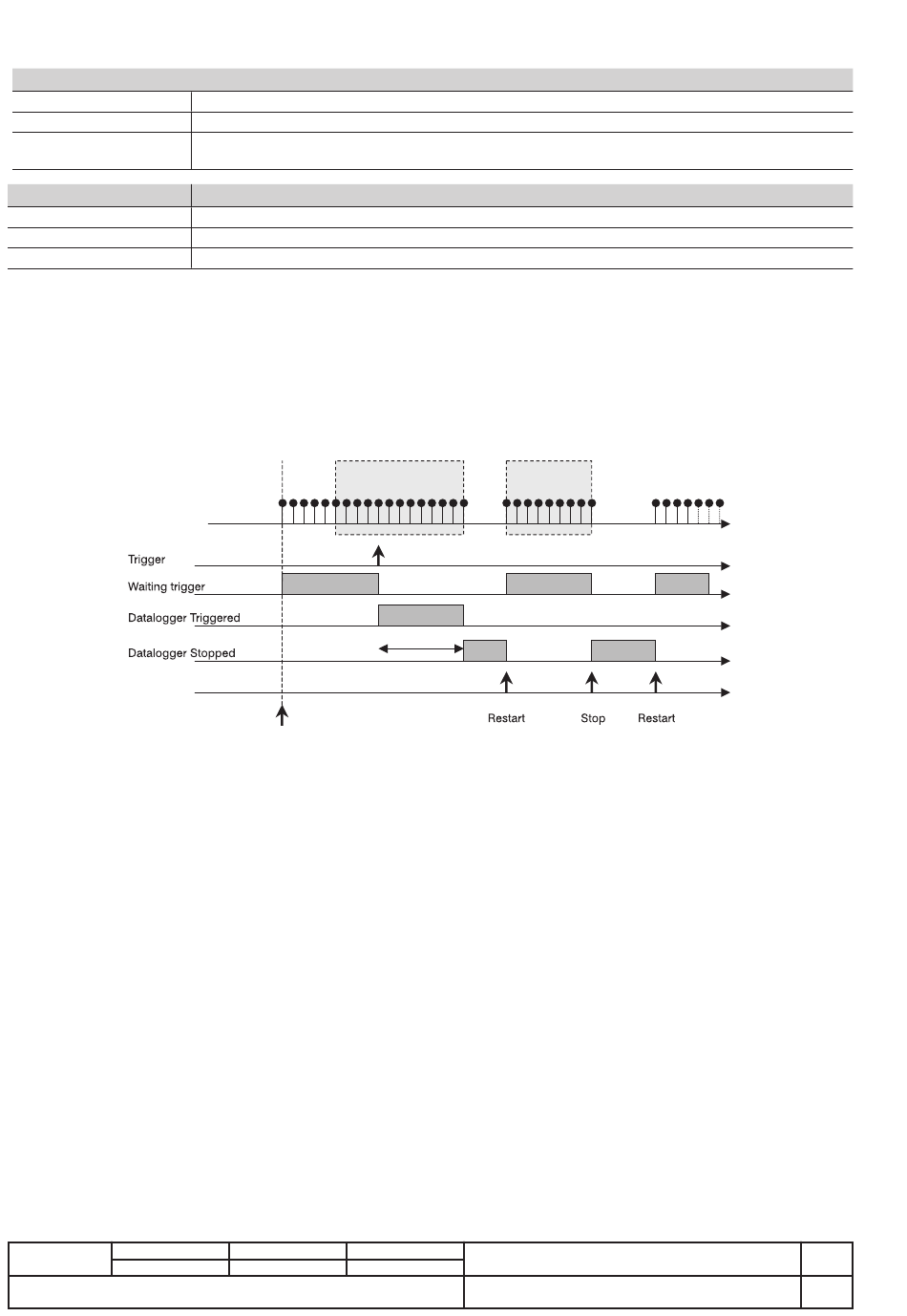

La figure ci-dessous montre un exemple de fonctionnement du trigger, de la fonction Data Logger, du déclenchement
du retard d'Arrêt et du redémarrage (restart) et de la fin (stop) de la phase de mémorisation.
Prélèvements
Commandes Modbus
B2342
Mod.
indique que le Data Logger est habilité et en attente que l'événement choisi comme trigger se vérifie
indique que l'événement de trigger s'est vérifié et le Data Logger est encore en phase d'enregistrement
indique que l'enregistrement a été terminée parce que complet ou une commande de top Data Logger
est arrivée ou à cause d'un déclenchement
indique si le Data Logger est actif ou pas
indique le paramétrage de la source d'Arrêt (trigger)
indique le retard d'Arrêt
Prélèvements
Habilitation Datalogger
Prélèvements
disponibles disponibles
Retard Stop
Appareil
