5.

Description technique

5.1 Description générale

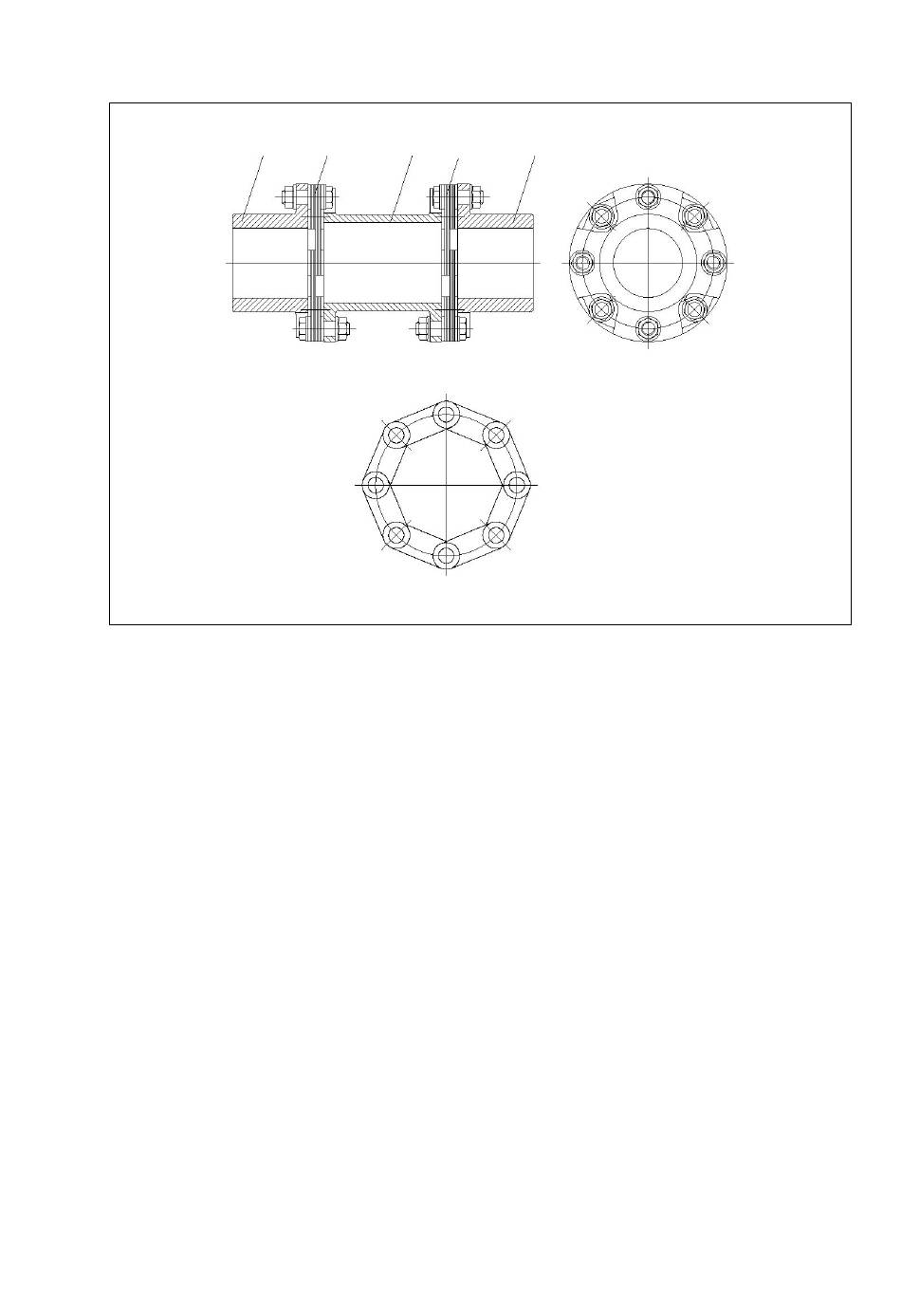

Fig. 3: Paquet octogonal de lamelles
1 Moyeu
2 Paquet de lamelles
3 Douille
Les accouplements ARPEX sont des accouplements entièrement en acier. Les paquets de lamelles sont
agencés entre les brides des pièces d'accouplement et de la douille et vissés en alternance avec celles­ci.
Les lamelles individuelles sont alignées sur une douille et sont maintenues comprimées fermement par
un anneau de retenue enfiché, chanfreiné à l'intérieur. L'anneau de maintien est retenu par l'expansion des
extrémités des douilles, lequel applique alors contre la surface chanfreinée. Vu que tous les points nodaux
sont construits ainsi, le paquet de lamelles forme une unité compacte.
Cet agencement des paquets de lamelles rend l'accouplement ARPEX rigide en torsion et transmet le
couple sans jeu de torsion.
Les accouplements de la série ARS­8, tailles 251­8 à 722­8, sont équipes de paquets octogonaux de
lamelles (voir la figure 3). Les vis à collets avec écrous à collet unissent le paquet de lamelles avec des
brides à douilles et des brides des pièces d'accouplement.
Les accouplements ARPEX se laissent composer pratiquement à volonté grâce à un système de
conception modulaire organisé à cette fin.
La désignation de la taille de l'accouplement renseigne sur le périmètre extérieur (d
l'accouplement en mm. Cette indication est complétée par une combinaison de lettres en préfixe qui
spécifie les composants de l'accouplement.
Exemple :
12
1 2
ARS­8 NHN 314­8
Accouplement avec 2 moyeux (N) et 1 douille en "H" (H), taille 314-8
de la série ARS­8
3 4 5
6
4 Paquet de lamelles
5 Moyeu
6 Paquet octogonal de lamelles
) de la bride de
a
