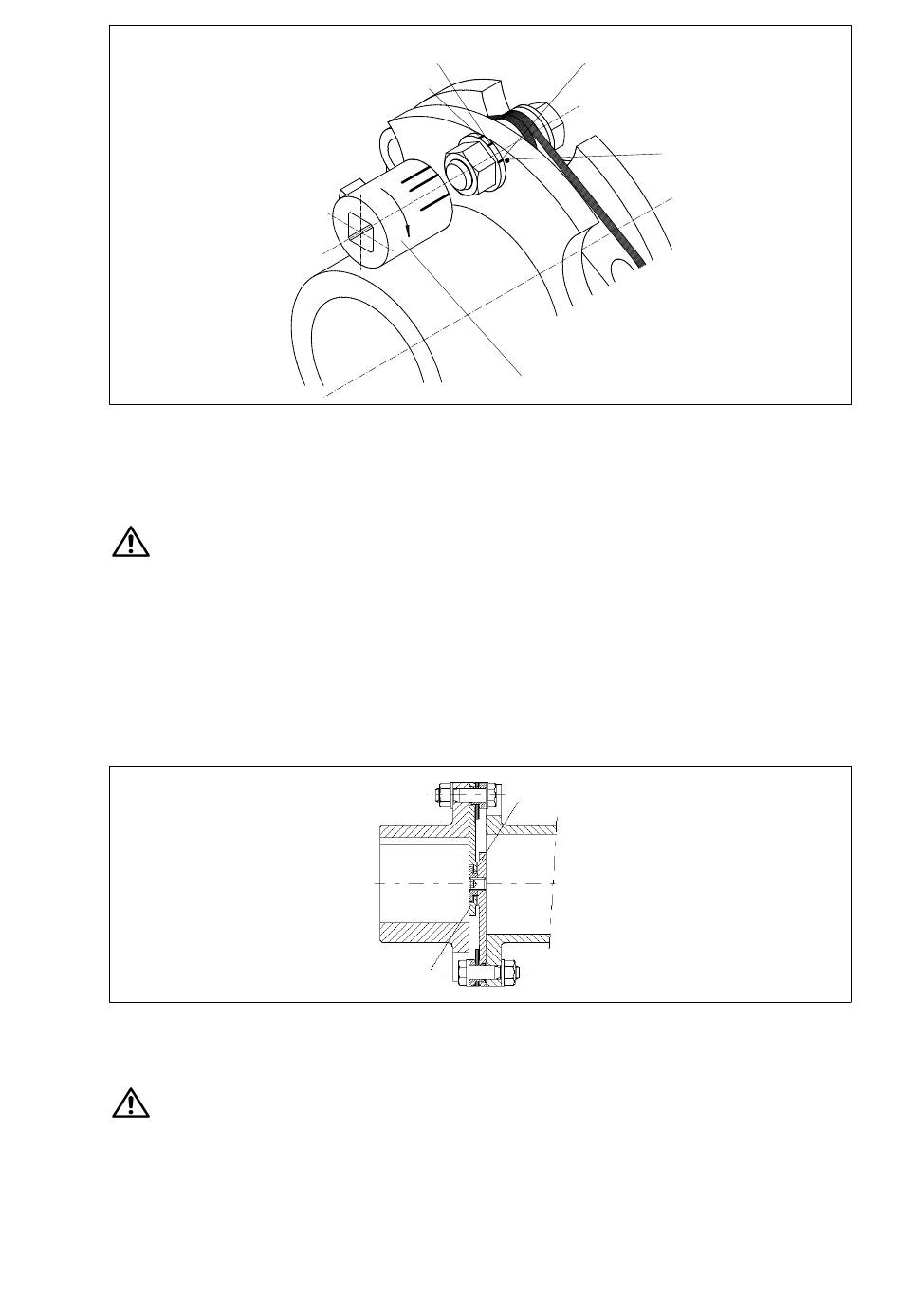

Fig. 17: Marquages de l'angle
Premier marquage de l'angle (= α/2)
1
Deuxième marquage de l'angle (= α)
2
3 Position zéro
Le non­respect de ces remarques peut pénaliser le fonctionnement de
l'accouplement.
6.10.1.3 Paquet de lamelles avec limitation intégrée du jeu axial, tailles 251­8 à 722­8
D'une manière fondamentale, il faut appliquer ici également la même procédure que celle décrit sous le
point 6.10.1.
Toutefois, il faudra aussi tenir compte de ce qui suit :
Il faut visser le paquet de lamelles contre les pièces d'accouplement de sorte que la bride en étoile du
paquet de lamelles applique dans tous les cas contre la bride de la pièce d'accouplement, faute de quoi
le bon fonctionnement n'est pas garanti.
Fig. 18: Montage des paquets de lamelles à limitation intégrée du jeu axial
1 Bride en étoile
Le non­respect de ces remarques peut pénaliser le fonctionnement de
l'accouplement.
24
1
2
2
1
T
A
0
5
4
5
2
1
2
3
4
Marquer la position zéro sur la bride
(par ex. avec un maillet et un pointeau)
Douille pour clé à pipe
Bride en étoile
