Qualigen FastPack IP System Manuel page 221

Seriellt
gränssnit
Kabel
65000158 Rev. 003 (09/12)
Instrument

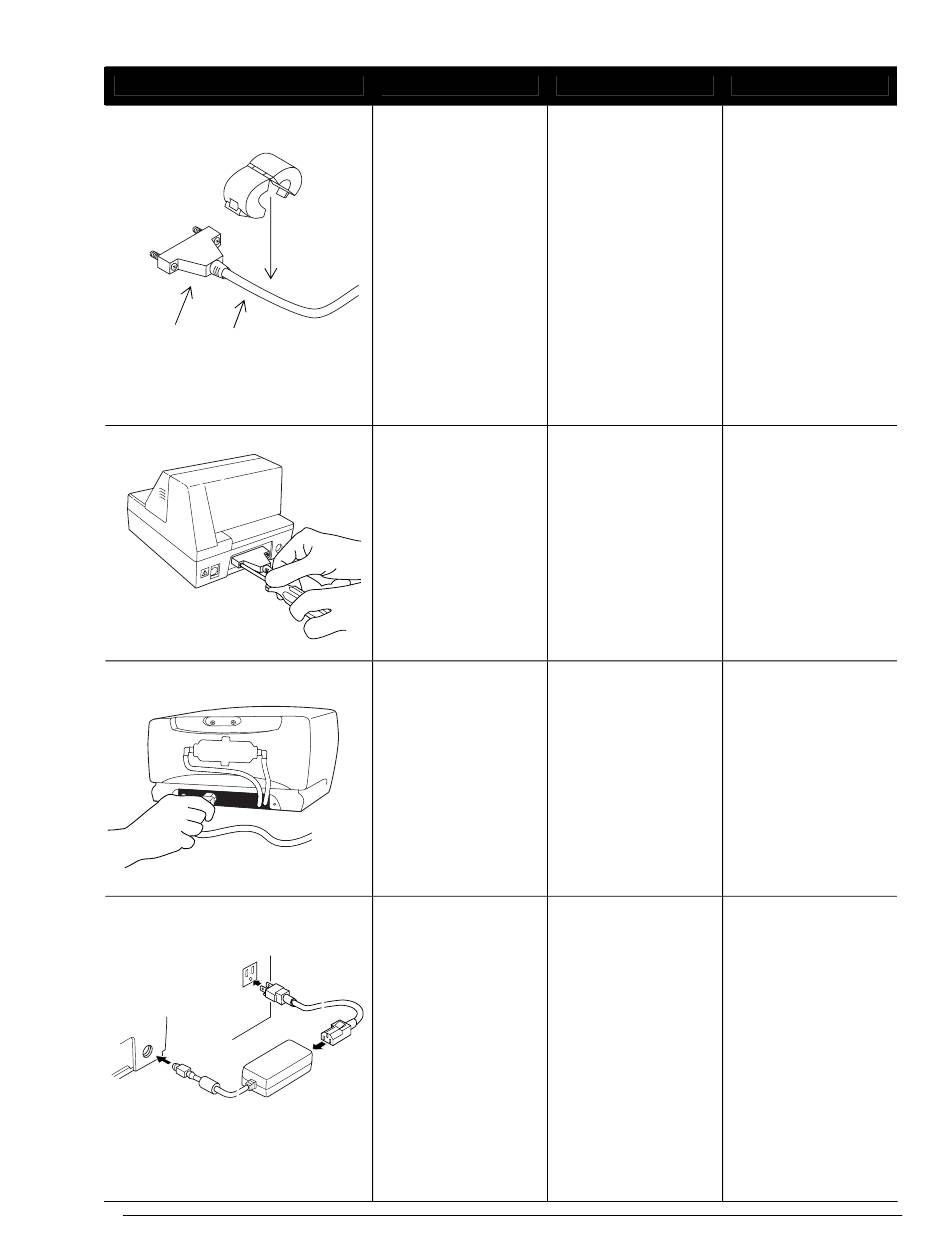

Anslut den lilla
ferritkärnan till den
seriella skrivarkabelns
stora ände.
(Ferritkärnan finns i
skrivarens
förpackning.)
Anslut den seriella
skrivarkabelns stora
ände till den externa
skrivarens baksida
med en skruvmejsel
eller dra åt skruvarna
för hand.
Anslut den seriella
skrivarkabelns andra
ände till analyserarens
port med
etikettenCOM1.
Anslut skrivbordets
strömförsörjning till
den externa skrivarens
baksida.
Anslut
växelströmsladden till
skrivbordets
strömförsörjning.
Anslut
växelströmkabeln i
vägguttaget.
S e t U p P r o c e d u r e
Åtgärd Information
Ytterligare anvisning
och illustration finns i
användarhandboken
till den externa
skrivaren.
Anmärkning!
Användarhandboken
till den externa
skrivaren visar hur den
stora ferritkärnan
används. Du skall
använda den lilla
ferritkärnan.
Analyseraren skall
vara påslagen och i
läget "Ready" (Klar).
Den externa skrivaren
drivs med
inmatningsspänningen
100 240±10 %
växelström och 50/60
Hz.
9
