* L'intervalle de transmission réel dépend du type de télégramme et du débit de données actuel. L'intervalle de
transmission est ajusté en conséquence afin de garantir la durée de vie de la batterie choisie (Mode Eco 10 ou 6
ans). Vous trouverez plus d'informations dans le "Module LoRa manuel".
** Pour l'option d'entrée d'impulsions, le type de télégramme "Engelmann" doit être sélectionné.
1.3.2.3 Activation de l'interface radio
L'interface radio est désactivée par défaut et peut être activée de l'une des trois manières suivantes :
g) Interface NTC - via l'application Elvaco OTC; de plus amples informations sont disponibles dans le mode
d'emploi de l'application Elvaco
manual-english.pdf
h) Interface optique - via le logiciel de configuration Engelmann Device Monitor - à partir de la version 2.22; De
plus amples informations sont disponibles dans le mode d'emploi du Device Monitor. Le logiciel peut être
commandé séparément.
i) Via le menu du compteur d'énergie thermique;

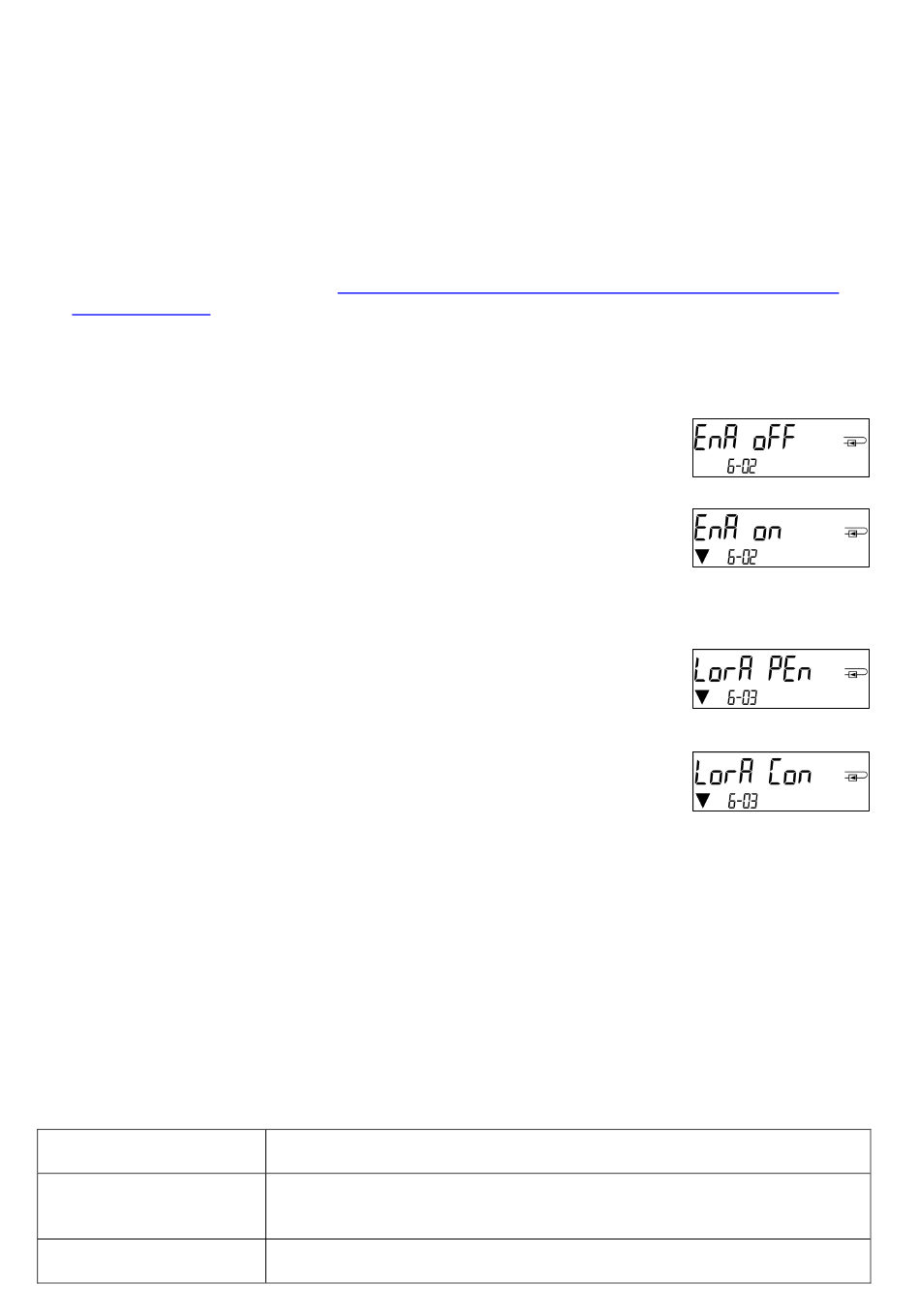

Appuyez sur le bouton et maintenez-le enfoncé pour passer à la boucle d'affichage
«6» (= boucle de module; voir Chapitre 3 Affichage dans la boucle de module (en
option)). Passez ensuite à la deuxième boucle en appuyant brièvement sur le
bouton - 6-02 - "EnA oFF" (voir illustration).
Pour démarrer le mode d'édition, vous devez ensuite appuyer sur la touche
Appuyez à nouveau pendant 2-3 secondes. Pour vous aider, un symbole «stylo
d'édition» apparaît dans le coin inférieur gauche de l'écran LCD après 2 secondes.
Dès qu'il peut être vu, vous devez relâcher le bouton. L'écran affiche maintenant
"EnA on" et un triangle noir dans toutes les boucles d'affichage (voir illustration).
1.3.2.4 Connection au reseau LoRaWAN
Pour vérifier si le compteur est déjà connecté au réseau LoRaWAN, passez de la boucle
6-02 à la boucle 6-03 en appuyant brièvement sur le bouton. Tant que le compteur
recherche le réseau LoRaWAN, "LorA Pen" apparaît sur l'écran LCD; le temps entre
chaque tentative de connexion est progressivement réduit à au moins une fois par jour.
Dès que le compteur est connecté au réseau LoRaWAN, "LorA Con" apparaît sur l'écran
LCD.
1.4 Trois entrées d'impulsions supplémentaires (en option uniquement avec M-Bus ou radio)
Avec cette option, des instruments supplémentaires avec des sorties d'impulsions peuvent être lus sur l´écran, via
l'interface optique, M-Bus ou la radio.
Informations générales sur les entrées d'impulsions:
Il est important de noter que les règles techniques et les contraintes juridiques soient respectées (internationales
et locales ; voir "Normes pertinentes / Standards / Documents des entrées des impulsions").
L'installation doit être effectuée par des personnes autorisées et qualifiées.
Si la réglementation et les informations contenues dans les manuels d'installation et d'emploi ne sont pas
strictement respectées ou si l'installation n'est pas correcte, les frais qui en résultent seront facturés à la société
responsable de l'installation.
1.4.1 Normes pertinentes / Standards / Documents des entrées des impulsions
IEC 60364-4-41 (2005-12)
IEC 60364-4-44 (2007-08)
IEC 60364-5-51 (2005-04)
Page 67 of 73 Article no.: 1080621016
OTC:https://www.elvaco.se/Image/GetDocument/en/269/elvaco-otc-app-
Installations électriques basse tension - Partie 4-41: Protection pour la sécurité -
Protection contre les chocs électriques
Installations électriques basse tension - Partie 4-44: Protection pour la sécurité -
Protection contre les perturbations de tension et les perturbations
électromagnétiques
Installations électriques de bâtiments - Partie 5-51: Choix et montage des
équipements électriques - Règles communes
