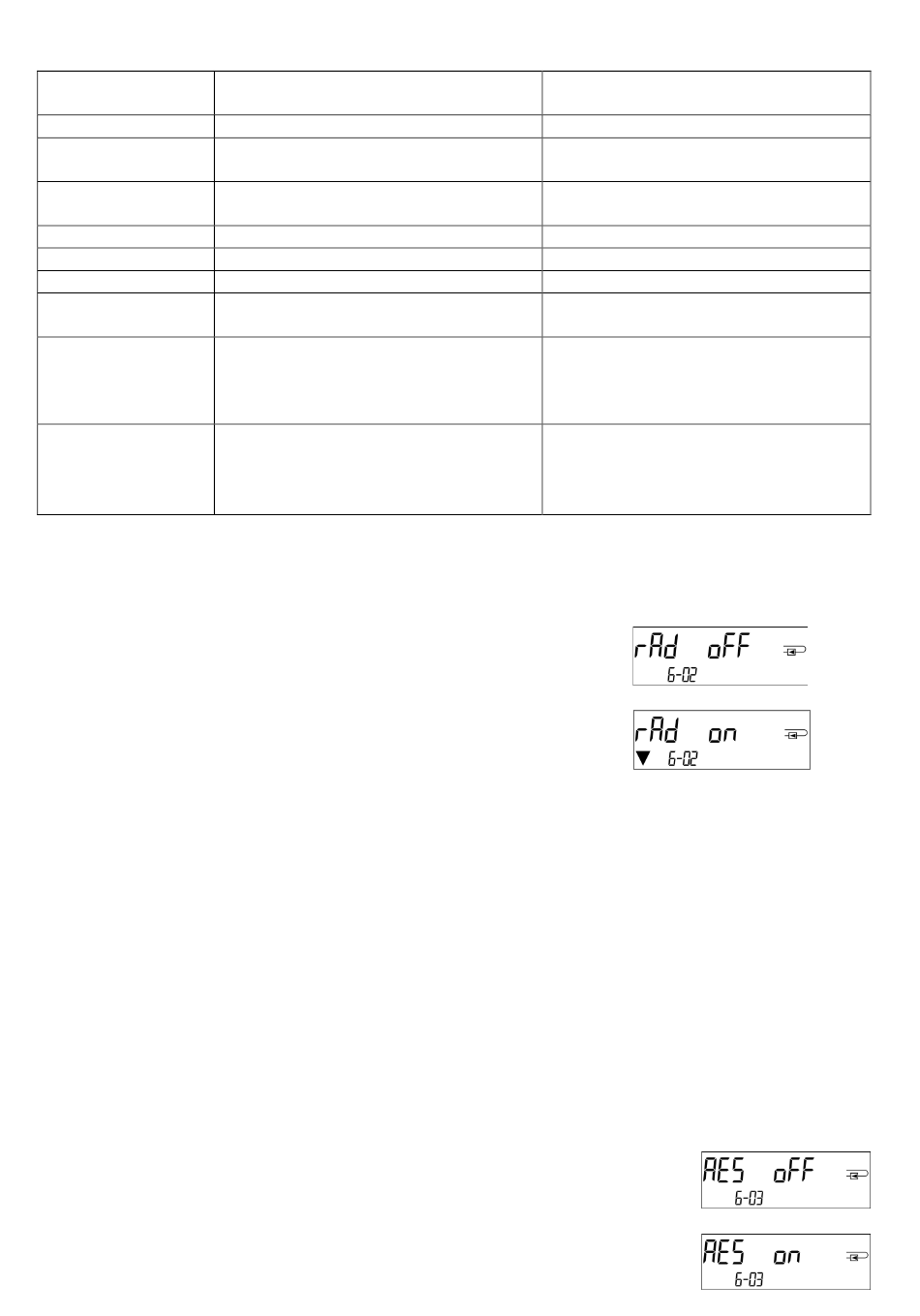

1.3.1.2 Configuration de radio
Paramètre
Mode
Période de
transmission
Intervalle de
transmission
Jours de la semaine
Semaines du mois
Mois
Date d'activation de
la radio
Encryptage AES-128
Type de télégramme
1.3.1.3 Activation de l'interface radio
L'interface radio est désactivée départ l'usine. Elle peut être activée comme suit:
a) La fonction radio peut être activée en appuyant sur le bouton-poussoir.
Appuyez sur le bouton longuement jusqu'à ce que vous passiez à la boucle d'affichage "6" (boucle du module).
Ensuite appuyez brièvement pour atteindre la 2
image).
Pour démarrer le mode radio appuyez de nouveau le bouton pendant 2 à 3
secondes. À titre d'aide, après 2 secondes, un "stylo d'édition" s'affiche en bas
à gauche sur l'écran. Dès qu'il apparaît, lâchez le bouton. Sur l'écran s'affiche
alors "rad(io) on" et dans toutes les boucles d'affichage un triangle noir (voir
image).
b) La fonction radio peut également être activée à l'aide du logiciel "Device Monitor". Ce logiciel peut être
commandé séparément en option.
La fonction radio peut être désactivée que via le logiciel "Device Monitor".
Après l'activation de la fonction radio ou la modification des paramètres radio, le compteur reste en mode
d'installation pendant 60 minutes. Pendant ce temps, il envoie des télégrammes dans un intervalle de 36 secondes.
Si vous utilisez le télégramme compact, après l'activation, le compteur transmet en alternance des télégrammes de
format d'installation et des télégrammes compacts. Lors du mode d'installation, il faut lire au moins un compteur
(flux d'entrée ou de sortie, chaleur ou chaleur/refroidissement, impulsions, afficheurs) à l'aide du logiciel de lecture
Engelmann. Le format du télégramme sera ainsi stocké localement dans le PC dans un fichier .xml.
Après l'achèvement du mode d'installation, seuls les télégrammes compacts seront transmis.
1.3.1.4 Activation ultérieure du cryptage radio
Le cryptage AES peut également être activé ultérieurement. Il peut être activé comme suit:
a) Le cryptage peut être activé en appuyant sur le bouton-poussoir.
Appuyez sur le bouton longuement jusqu'à ce que vous passiez à la boucle d'affichage "6"
(boucle du module). Ensuite appuyez brièvement sur le 3
image).
Pour démarrer le mode crypté appuyez de nouveau le bouton pendant
2-3 secondes. En guise d'aide, après 2 secondes, le "stylo d'édition" sera
affiché en bas à gauche sur l'écran. Dès qu'il apparaît, lâchez le bouton.
Sur l'écran affiche alors "AES on" (voir image).
Page 65 of 73 Article no.: 1080621016
Réglages possibles
S1 / T1 / C1; unidirectionnel
00:00 heure- 24:00 heure
10 secondes à 240 minutes
lundi à dimanche
1 à 4 (5)
1 à 12
01.01. - 31.12. (jour. mois)
- non crypté
- crypté selon MODE 5 ou MODE 7:
- clé maître
- clé différente par instrument
- télégramme court conforme à AMR
(OMS-Spec_Vol2_Primary_v301 et
_v402)
- télégramme long pour lecture Walk By
-ième
Réglage usine
(Autonomie de la batterie estimée à 10 ans)
T1 (unidirectionnel)
8:00 heure à 18:00 heure
120 secondes (compteurs de chaleur)
lundi à vendredi
1 – 4 (5)
1 à 12
pas encore défini
clé maître
télégramme long (Walk By)
indication "rad(io) off" (voir
élément "AES off" (voir
-ème
