L´affichage de l´unité d´énergie et le point d´installation (allé / retour) peuvent être changés sur site avec
-
le bouton poussoir ou à l´aide du logiciel «Device Monitor» une seule fois avant la mise en service.
-
Type et concentration de glycol pour les versions de compteurs mécaniques prévus à cet effet peuvent
être changés sur site à l'aide du logiciel de «Device Monitor» à tout moment (voir informations dans le
paragraphe 8.1).

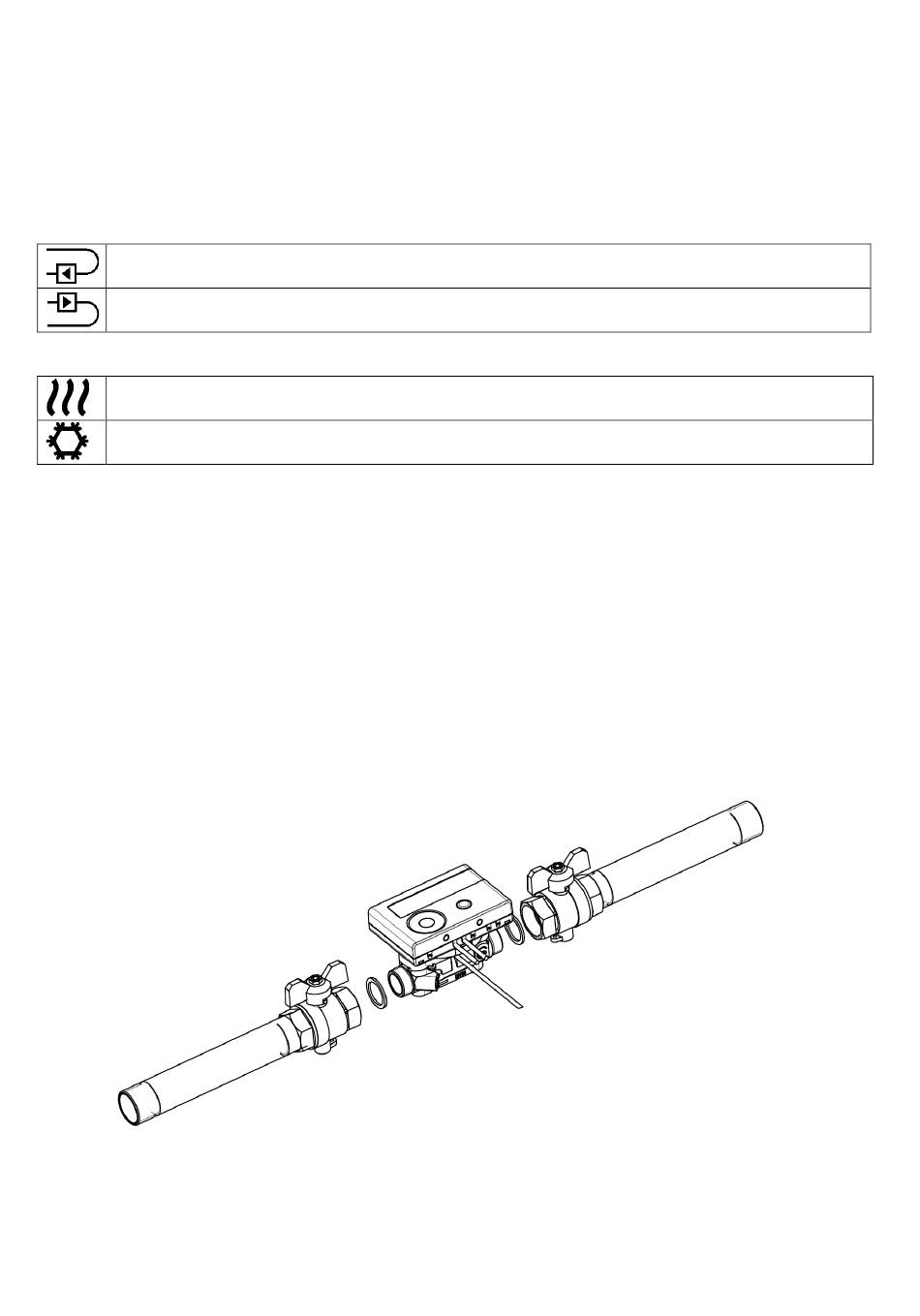

3.1 Pictogramme point d´installation
Sur la droite de l'écran dans toutes les boucles d'information, vous trouverez l'un des deux pictogrammes suivants.
Le pictogramme indique dans quel sens du flux le compteur doit être monté.
Installation dans le flux de retour
Installation dans le flux allé
3.2 Pictogrammes de type du compteur (sur l'étiquette d'identification)
Compteur de chaleur
Compteur de froid
4 Montage du capteur de débit
4.1 Montage des AMTRON
-
Purger les conduits selon les règles reconnues de la technique. Ensuite, fermez les vannes.
-
Ouvrez les vannes de vidanges pour enlever la pression.
-
Videz la section fermée.
-
Desserrez les écrous de raccordement et enlevez le vieux compteur.
-
Retirez tous les anciens joints er nettoyez les surfaces d´étanchéité. Placez les nouveaux joints.
-
Positionnez le capteur de débit correctement, en tenant compte du sens de l'écoulement (Flèche sur le
côté du capteur de débit)! Serez les écrous.
-
Tournez ou placez le calculateur de tel manière que la lecture de l´écran soit idéale.
Indication pour le
AMTRON
d´air dans le système de chauffage.
4.2 Montage du compteur
monotube (ISTA)
Le débitmètre à jets multiples MSH-IST dispose d'une connexion 2 " selon la norme EN ISO 4064-4 / EN 14154-2
(IST) et doit être installé sans adaptateur.
Page 52 of 73
Article no.: 1080621016
S3 / AMTRON
S3+ / AMTRON
®
®
: L´installation du débitmètre incliné à 90° est à conseiller, s'il se trouve un peu
®
S3U
AMTRON
S3 / AMTRON
®
2022_04_05
S3U (tube de mesure)
®
(capsule de mesure KOAX) dans un raccordement
S3+
®
