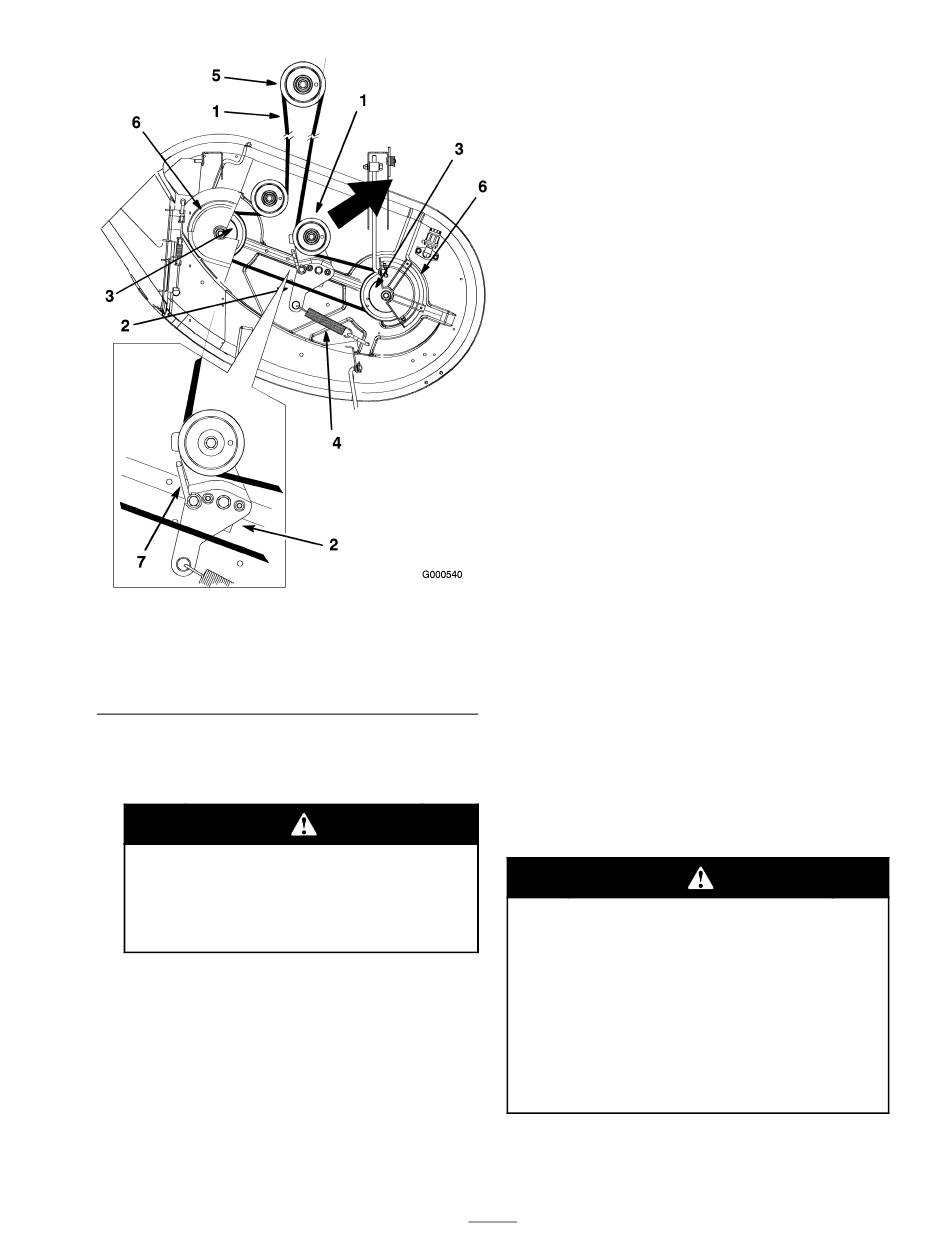

Figure 51
1. Courroie d'entraînement
de la lame
2. Bras de poulie de tension
3. Poulie extérieure
4. Ressort
5. Tirez la poulie de tension dans la direction
indiquée à la Figure 51 et retirez la courroie
des poulies.
Le ressort est tendu quand il est en
place et peut causer des blessures en se
détendant.
Retirez le ressort avec précaution.
6. Acheminez la courroie neuve autour de la
poulie du moteur (Figure 51).
7. Tirez la poulie de tension dans la direction
indiquée à la Figure 51 et acheminez la courroie
autour de la poulie de tension (Figure 51).
8. Tournez le guide-courroie vers la poulie jusqu'à
ce qu'il bute contre le bras de la poulie de
tension (Figure 51).
5. Poulie de moteur
6. Couvercle de courroie
7. Guide de courroie
9. Serrez le boulon du guide-courroie (Figure 51).
10. Reposez les couvercles de courroies en passant
par-dessus les axes extérieurs.
Montage du plateau de
coupe
1. Garez la machine sur une surface plane et
désengagez les lames (PDF).
2. Placez les leviers de commande de déplacement
à la position de freinage, arrêtez le moteur,
retirez la clé et attendez l'arrêt complet de
toutes les pièces mobiles avant de quitter le
siège.
3. Glissez le plateau de coupe sous la machine.
4. Abaissez la commande de hauteur de coupe à
la position la plus basse.
5. Fixez la tige de réglage avant à la machine à
l'aide de la rondelle et de la goupille fendue
(Figure 50) de chaque côté du plateau de coupe.
6. Glissez les pattes de mise à niveau sur les axes
de montage et fixez-les à l'aide des rondelles et
des goupilles fendues (Figure 50).
7. Fixez les tiges de support avant à la machine
à l'aide des axes de chape et des goupilles
fendues (Figure 49).
8. Montez la courroie du plateau de coupe sur
la poulie du moteur (voir Remplacement de la
courroie du plateau de coupe).
Remplacement du
déecteur d'herbe
Si l'ouverture d'éjection est ouverte,
l'utilisateur ou les personnes à proximité
risquent d'être blessées gravement par les
objets happés et éjectés par la tondeuse. Ils
risquent également de toucher la lame.
N'utilisez jamais la tondeuse sans avoir
installé une plaque d'obturation, un
déflecteur de broyage ou un éjecteur et un
collecteur d'herbe.
1. Repérez les éléments illustrés dans la Figure 52.
39
